铷原子振荡器详解

XPRO铷原子振荡器

产品概述

   XPRO是为电信、测试、测量等广泛领域而设计的一款高性能铷原子振荡器。XPRO取代停产的LPRO,被广泛应用于无线基站、RF测试设备和其它需要内置高性能振荡器的领域。

产品功能

1)  10MHz 正弦输出;

2)  1PPS 输出;

3)  月老化率:<5E-11;

4)  数字化监控 & 管理;

5)  符合 RoHs 5/6标准。

产品特点

a)  老化率好

典型应用

1)  电信、测试、测量等广泛领域。

技术指标

射频输出

频率

10MHz

电平

正弦信号

幅度

7.8±0.8dBm

负载

50Ω

物理接口

SMA

路数

1路

1PPS输出

上升沿

<5ns

脉宽

20μs

电平

>4.5V

负载

15pf

抖动

<1ns(RMS)

物理接口

DB-9

路数

1路

1PPS输入

接口

上升沿有效

输入阻抗

1MΩ

路数

1路

串行通信

接口协议

RS232

接口形式

>4.5V

Tx/Rx阻抗

1MΩ

波特率

57600

电源输入

功耗

<13W(-25℃),<8.5W(65℃)

输入电压

19~32VDC

电流

<1.45A

物理尺寸

尺寸

3.81x12.7 x 235px

MTBF

20°C :1,175,359 小时

40°C :591,317 小时

60°C :243,402 小时

电气特性

工作温度

-25℃~+70℃

频?#26102;?#21270;(全温度范围)

±6E-10,±3E-10(0℃~+50℃)

频?#26102;?#21270;(全电压范围)

<3E-10

存储温度

-55℃~+85℃

性能参数

短稳

≤1E-11/1s

≤3.2E-12/10s

≤1.0E-12/100s

相噪

≤-80dBc/Hz(1Hz)

≤-90dBc/Hz(10Hz)

≤-128dBc/Hz(100Hz)

≤-145dBc/Hz(1KHz)

≤-155dBc/Hz(10KHz)

谐波

<-60dBc

杂散

<-80dBc

准确度(出厂设置)

±5E-11

重现性

±2.5E-11

老化率

<±5E-11/月,<±1E-9/10年

数字调节频率

范围

±1.0E-6

最小步进

2.0E-12

模拟调节

范围

±1.5E-9

斜率

7.2E-12/V

输入电压

0 ~5V

预热时间


<6分钟

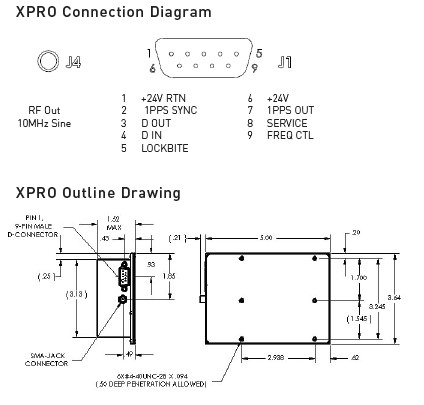

安装尺寸:

铷原子振荡器

XPRO铷原子文件下载
XPRO铷原子振荡器.pdf
184.69KB下载
