铷原子振荡器科普知识
铷原子振荡器介绍

SA.22c铷原子钟

产品概述

   Symmetricom生产的一款代替X72的新一代铷原子振荡器,具有稳度范围宽,产品质量稳定等特点。

产品功能

1)  提供一路标准的10MHz正弦信号;

2)  同步的1 PPS输入/输出;

3)  RS-232管理控制接口。

4)  小封装,适合多?#20013;?#35201;小体积铷钟的应用;

5)  低工作电压;铷原子振荡器

6)  符合RoHS?#29616;ぁ?/span>

产品特点

a)  超低功耗节电模式

b)  锁定功能;

c)  宽温范围工作;

d)  超小体积,高可靠性。

典型应用

1)  水下传感器网络;

2)  电信网络,CDMA 网络;

3)  手提?#35762;?#35797;和测量设备;

4)  中心站和网络节点的同步。

技术指标

射频输出

频率

1.544,2048,5,9.8304,10,10.24,10.29,13,15MHz

电平

ACMOS

幅度

5V

路数

1路

1PPS输出

上升沿

<5ns

脉宽

400ns

电平

VL<0.5V,VH>4.5V

负载

15pf

路数

1路

1PPS输入

接口

上升沿有效

路数

1路

串行通信

接口协议

RS232

接口形式

5V

Tx/Rx阻抗

1MΩ

波特率

57600

电源输入

预热功耗

<18.5W(25℃)

稳定后功耗

<10W(25℃)

输入电压

5±0.5VDC(<100mA)

15±0.75VDC(<1.2A)

物理尺寸

尺寸

23.1x78.2 x  112.4mm

重量

<428.5g

MTBF

>28.7万小时

电气特性

工作温度

-10℃~+75℃

频?#26102;?#21270;(全温度范围)

<1E-10(AP1)

<3E-10(AP2)

<2E-10(AP2A)

<3E-9(AP3)

频?#26102;?#21270;(全电压范围)

<2E-11(5v)

<3E-11(15v)

存储温度

-55℃~+100℃

性能参数

短稳

≤3E-11/1s

≤1E-11/10s

≤3E-11/100s

相噪(10MHz)

≤-72dBc/Hz(1Hz)

≤-90dBc/Hz(10Hz)

≤-128dBc/Hz(100Hz)

≤-140dBc/Hz(1KHz)

≤-148dBc/Hz(10KHz)

抖动

≤10ps(RMS)

准确度(出厂设置)

±5E-11

重?#20013;?/span>

±2E-11

老化率

AP1

±4E-11/月

AP2

±5E-11/月

AP2A

±3.5E-10/月

AP3

±3E-10/月

数字调节频率

范围

±1E-6

最小步进

1E-12

模拟调节

范围

±1.5E-9

输入电压

0 ~5V

预热时间

<5E-8

5分钟

<1E-9

7.5分钟

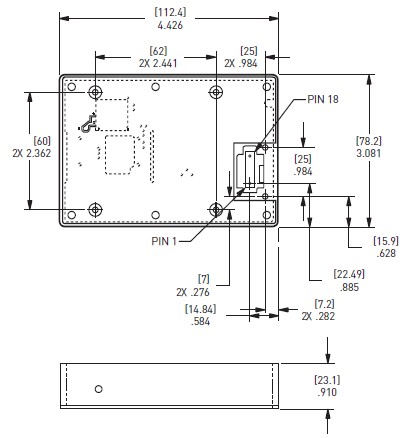

安装尺寸:


铷钟

铷原子振荡器文件下载
SA.22c铷原子钟.pdf
194.33KB下载
