低噪声铷振荡器详解

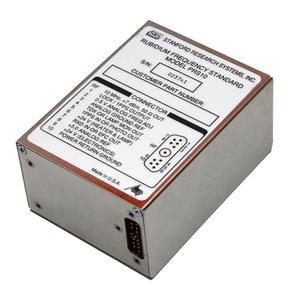

PRS10低噪声铷振荡器

产品概述

PRS10铷原子振荡器是美国 SRS 公司生产的高性能铷原子振荡器产品,是一款超低相位噪声(-130dBc/[email protected])的10MHz铷原子振荡器件。极低的月老化率(<5×10-11),使其非常适合作为一款时基部件用于精密的频率测量。

产品功能

1)  10MHz 正弦输出;PRS10

2)  1PPS 输出;

3)  1PPS输入同步功能;

4)  标准RS-232计算机接口;

5)  保持功能。

产品特点

a)  低相噪、低漂移、稳定度高;

b)  铷?#39057;?#20351;用寿命预期可达20年;

c)  超低相位噪声(<-130 dBc/Hz at 10 Hz);

d)  1pps输入用于时间标记或者相位锁定;

e)  72小时Strautm 1 Level的保持能力;

f)  可利用RS232C口进行测试,控制及校准。

典型应用

1)  电信、测试、测量等广泛领域;

2)  时统、雷达、计量标准等领域。

技术指标

射频输出

频率

10MHz

电平

正弦信号

幅度

7dBm

负载

50Ω

物理接口

SMA

路数

1路

1PPS输出

上升沿

<5ns

脉宽

20μs

电平

>4.5V

负载

15pf

抖动

<1ns(RMS)

物理接口

DB-9

路数

1路

同步精度

±10ns

1PPS输入

接口

上升沿有效

输入阻抗

1MΩ

路数

1路

串行通信

接口协议

RS232

接口形式

5V

Tx/Rx阻抗

1MΩ

波特率

9600

电源输入

功耗

<55W

输入电压

24V(22~30VDC)

电流

2.2A(预热)

0.6A(稳定后)

物理尺寸

尺寸

10.16x7.62 x  127px

电气特性

工作温度

-20℃~+65℃

频?#26102;?#21270;(全工作温?#30830;?#22260;)

±1E-10

频?#26102;?#21270;(全电压范围)

<2E-11(变化1VDC)

存储温度

-55℃~+85℃

性能参数

短稳

≤2E-11/1s

≤1E-11/10s

≤2E-12/100s

相噪

≤-130dBc/Hz(10Hz)

≤-140dBc/Hz(100Hz)

≤-150dBc/Hz(1KHz)

谐波

<-25dBc

杂散

<-130dBc(100kHz带宽)

准确度(出厂设置)

±5E-11

重现性

±5E-11(72小时)

老化率

<±5E-11/月,<±1E-9/10年

数字调节频率

范围

±2E-9

最小步进

1.0E-12

模拟调节

范围

±2E-9

输入电压

0 ~5V

预热时间

锁定

<6分钟(25℃)

1E-9

<7分钟(25℃)

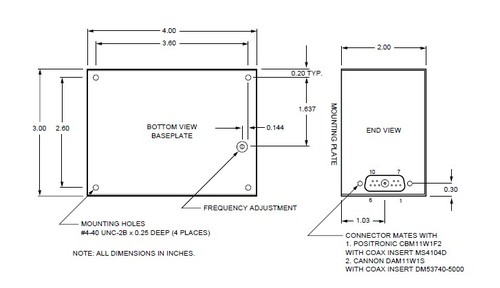

安装尺寸:

铷钟

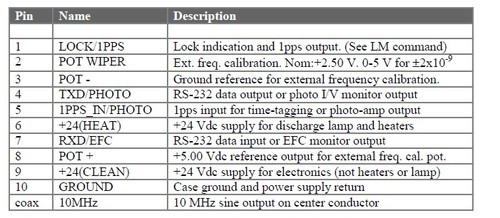

铷钟指标

低噪声铷原子频率标准文件下载
PRS10铷原子振荡器.pdf
430.7KB下载
