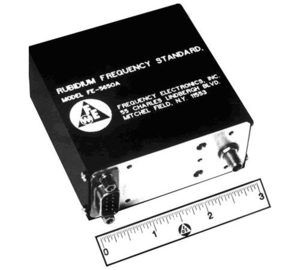

FE-5650A铷原子振荡器

产品概述

  FE-5650A是铷原子振荡器是美国FEI 公司生产的高性能铷原子振荡器产品,其准确度高,价格低廉,被广泛应用于电信、时统、计量标准等领域。

产品功能

1)  提供一路标准的10MHz正弦信号;

2)  RS-232管理控制接口。

产品特点fe铷钟

a)  尺寸小,体积轻;

b)  频率稳定度高;

c)  预热时间短;

d)  输出频率可选。

典型应用

1)  电信、时统、计量标准;

2)  通信?#20302;?#39057;?#26102;?#20934;;

3)  高稳晶振的更新换代产品。

技术指标

射频输出

频率

10MHz

电平

正弦

幅度

0.5V rms

负载

50Ω

路数

1路

串行通信

接口协议

RS232

电源输入

功耗

<8瓦(稳态) @ 25 ℃

32瓦峰值

输入电压

15~18VDC(500mA)

5V+0.25V (100mA)

电源纹波

15V:<0.1Vrms

5V<0.020Vrms

物理尺寸

尺寸

37×77×76mm

重量

<338g

MTBF

>10万小时

电气特性

工作温度

-5℃~+50℃

频?#26102;?#21270;(全温?#30830;?#22260;)

±3E- 10(-5℃~+50℃)

频?#26102;?#21270;(全电压范围)

<2E- 11

性能参数

短稳

≤1.4E-11/1s

≤4.4E-12/10s

≤1.4E-12/100s

相噪

≤-100dBc/Hz(10Hz)

≤-125dBc/Hz(100Hz)

≤-145dBc/Hz(1KHz)

谐波

≤-30dBc

杂波

≤-60dBc

准确度(出厂设置)

±5E-11

重现性

±5E-11

老化率

2E- 9 /年
2E- 11 /天

数?#20540;?#33410;频率

范围

2E- 7

最小步进

1.74E- 14

模拟调节

范围

2E- 7(“C”电位器)
2E- 9(0到 5V电压)

最小步进

1E-11

输入电压

0 ~5V

预热时间

4分钟


安装尺寸

铷钟

铷原子频?#26102;?#20934;文件下载
FE-5650A铷原子振荡器.pdf
198.29KB下载
