全球领先的时间频率同步系统供应商
时间记录详解

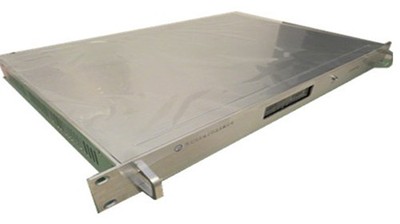

SYN5603型GPS时间(事件)记录仪

产品概述

SYN5603型GPS时间(事件)记录仪是由西安同步电子科技有限公司精心设计、自行研发生产的一款用于捕获瞬态事件发生的相对时间的实用电?#30001;?#22791;,可分别输入3路脉冲信号,每路可连续记录多个脉冲信号上升沿所对应的时刻。

关键词:时间记录,事件记录,打时间戳

产品功能

1)  可分别输入3路幅度为1.7V以上的?#33258;?#33033;冲信号,每路可连续记录多个?#33258;?#33033;冲信号上升沿所对应的时刻(年、月、日、时、分、秒、毫秒、微秒),信号时刻记录分辩率为1微秒;

2)  本装置记录连续2次信号的时间间隔为毫秒量级;

3)  有两个RS232接口,输出记录的外部?#33258;?#33033;冲信号发生时刻;

时间记录

4)  输出1PPS(本地钟)信号一路,测试使用。

产品特点

a)  高度集成,精度高;

b)  稳定性好,性能可靠;

c)  液晶显示面板,简洁、直观。

典型应用

1)  电力厂(站)的微机继电保护及安全自动装置、远动及微机监控系统等场合;

2)  多种事件触发模式适应不同场合的应用;

3)  目前已广泛应用于?#29366;鎩?#21457;射场、激光测距等对事件发生时间精度要求高的场合。

技术指标


输入脉冲信号

路数

3

幅度

≥1.7V

脉冲间隔

≥1ms

分辨率

1μs

GPS接收机

通道

并行12路

定时精度

≤30ns

捕获时间

小于2分钟

晶振指标

频率

10MHz

日老化率

≤5×10-9/日

秒稳定度

≤5×10-11/s

准确度

≤1×10-7

预热时间

12小时

串行接口

2路RS232C,物理DB9接口,

环?#31243;?#24615;

工作温度

0℃~+50℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

供电电源

交流  220V±10%, 50Hz±5%,功率小于30W

机箱尺寸

1U,19″标准机箱(上机架)482mm(宽)x300(深)x44mm(高)

选件

根据客户要求定做类似产品。


相关产品选型指南

型号

输入信号

测试功能

特色

其他

SYN5104型时间综合参数测试仪

GPS北斗

时间标准源、时差测量,时间准确度、频?#39318;?#30830;度、报文准确度,周波测量,?#29575;?#24230;测量,时间记录

可测试绝大多数时间频率信号

4U,19″(上机架)

AC220V,30W

SYN5106型高精度时钟测试仪

GPS北斗

时间标准源、时差测量,时间准确度、频?#39318;?#30830;度、计时误差测量

电能表时钟测试

4U,19″(上机架)

AC220V,30W

SYN5301型毫秒表时间检定仪

10MHz参考

检定机械秒表,电子秒表,指针式电秒表,毫秒表,数字式电秒表等等,结合了秒表检定仪、日差测量仪/校表仪、指针式电秒表检定仪、标准时间间隔发生器等4种功能

精度高,功能强大

3U,19″(上机架)

AC220V,30W

SYN5301A型秒表检定夹具

控制电信号

检定机械秒表、电子秒表,以?#26696;?#31181;计时器等夹具

灵活方便,自动化高

模块(360x110x140mm)

SYN5301C型精密光电转换器


精密激光源一只,高精度光电?#35762;?#22120;一只,支架两套

精度高

AC220V电?#35789;?#37197;器

SYN5602型电子停车计时收费装置检定仪

GPS北斗

可同时对1~18台电子停车计时收费表(咪表)或停车场电子计时收费装置进行检定

指标均优于JJG1010-2013《电子停车计时收费表》国家计量检定规程的各项要求

便携式手提箱

交流 220V±10%

SYN5603型GPS时间(事件)记录仪

GPS

3路脉冲信号时间记录

准确度高

1U,19″(上机架)交流 220V±10%

SYN5605型多通道时间间隔测量仪

参考10mhz

同时测量36路脉冲信号

精度高,多路同时测量

3U,19″(上机架)交流 220V±10%

SYN5605A型数字式时间间隔测量仪

参考10mhz

测量1路或者2路脉冲信号时差

高精度时间间隔测量

3U,19″(上机架)交流 220V±10%

SYN5605C型 时间相关单光子计数系统

参考10mhz

同时测量多路脉冲

ps量级精度

3U,19″(上机架)交流 220V±10%

SYN5607型相位计


相位差测量0° to 360° or ±180°

精度0.1°

3U,19″(上机架)交流 220V±10%

SYN5608型数字相位标?#35745;?/span>


输出两路可调的高精度相位、超宽电压幅度、超低失真度的正弦波

精度0.1°

3U,19″(上机架)交流 220V±10%

SYN5610型脉冲信号发生器

参考10mhz

单通道,双通道输出

精度高

4U,19″标准机箱

SYN5619型相位噪声分析仪


对500kHz-30MHz频率同时进行相噪和稳定度测试

≤1E-13/1S   (5E-14/1s(典型值))

[email protected]<-140dBc             (<-145dBc(典型值))

4U,19″标准机箱

选件

GPS北斗双模接收机,恒温晶振OCXO,銣钟,避雷器,定做天线电缆(50米、80米、100米等),扩展输出路数,PTP测量,NTP测量,4u标准机箱,网络光电转换套件,根据客户要求定做类似产品。定制宽温度范围的产品,根据客户要求定做类似产品,各产品特性具体参照相关宣传资料。

时间记录文件下载
SYN5603型GPS时间(事件)记录仪.pdf
296.11KB下载
