时间校验仪详解

SYN5201型时间频率同步设备校验仪

产品概述

SYN5201型时间频率同步设备校验仪是由西安同步电子科技有限公司精心设计、自行研发生产的一款便携式时间频率综合测试设备,该时钟校验仪集高精度GPS时间基准源、频标基准源、时间测量、频率测量与校准、IRIG-B时间码产生与解码、时间延迟修正(移相)等多元模块为一体的综合性电力系统时钟测试仪器。

该时钟校验仪提供一?#22336;?#21512;电力系统需求,涵盖?#38047;?#30005;力系统所需时间信息和时间信号及其各类接口通道与协议种类的便携式多功能时钟校验仪,具?#26143;?#24039;便携、有备用电池、适用于各种现场测试、校验环境等特点。

产品功能

1)  时间测量功能-有分辨率为0.1微秒的时间间隔测定器,可测定钟差或脉冲信号(TTL电平或空接点)的时差(时间间隔),?#28304;?#23436;成时钟设备定时精度校验。

2)   频率校准(校频)功能-可对外部输入的1MHz、5MHz、10MHz晶振频率或铷原子频率校准。

3)   频率测量功能-可选择10S/1S/0.5S闸门时间,对外部输入的30Hz—20MHz频率信号直读计量频率值。

4)  时标脉冲输出-输出1PPS(GPS)、与GPS同步的1PPS(本地秒)信号各一路,TTL接口。

5)  同步脉冲输出-输出1、5、10、20、25、50、100、200、1KPPS共9种同步脉冲信号各1路,TTL电平接口。

6)  频率输出-1MHz、5MHz、10MHz的标准频率信号各1路, TTL接口。

7)  IRIG-B时间码解调解码功能-可对外部输入的B(DC)码(TTL/RS422/RS232接口)或B(AC)码解调解码,输出B码1PPS解调秒供测试,形成B码钟年月日时分秒输出并显示。?#28304;?#23436;成外部时钟装置IRIG-B码各种输出接口正确性的检验。

8)  IRIG-B时间码产生功能 - 输出IRIG-B码。其中B(AC)交流码,600Ω平衡输出;B(DC)直流码输出三路,分别为TTL、RS232和RS422接口。?#28304;?#26816;验外部装置B码输入接口。

9)   脉冲时延(移相)功能-可对本机内部的脉冲信号(1PPS /1PPM)选择数字式延时(移相)或不延时(不移相)、单?#20301;?#36830;续延时(移相),输出测试用“空接点”脉冲信号四路。且各路输出信号的延时量可分别通过?#27597;?#25353;键和一个六位拨码开关的组合预设。

10)显示功能-2×20字符带背光液晶字符显示屏,第一行直读显示年月日时分秒实时北京时间共有17个LED?#21697;直?#25351;示各自单元的工作状态

11)机内设有GPS可控10MHz的高精度频?#26102;?#20934;。

12)两个RS232接口输出:-实时北京时间,-钟差(时差),-IRIG-B码钟的时、分、秒、年、月、日,-3路外部随机事件发生时刻的时分秒、毫秒、微秒。

13)输出TTL接口1PPS(GPS)、1PPS(本地钟)、1PPS(B码秒)、1PPM(GPS)各一路。

产品特点时钟测试仪

a)  精度高、高性价比;

b)  功能齐全、性能可靠;

c)  高精度、 高可靠性、 方便性和直观性;

d)  综合型、智能化、便携式。

典型应用

1)  供电公司、送变电公司、发电厂;

2)  测量与校验变电站/发电厂的各种时钟装置;

3)  时钟装置制造的工厂检验(FAT)、工程验收(SAT)和中试所的检验测试;

4)  对电力网带有时间标记的?#36828;?#21270;系统、计算机数据交换网、事件顺序记录装置、?#25910;?#24405;波器、微机继电保护装置等进行定期或不定期的测试校验。

技术指标


输入信号

GPS接收机

频点

L1

定时精度

优于100ns

跟踪灵敏度

-160dBm

GPS天线

数量

1套

形状

蘑菇头

线长

30米

物理接口

BNC

支架

蘑菇头安装支架

10MHz信号

路数

1路

波形

正弦

电平

≥+5dBm

物理接口

BNC

IRIG-B(AC)

接口

三芯?#35762;?/span>

IRIG-B(DC)

接口

BNC接头/三芯?#35762;?/span>

时间测量精度

≤±100ns

输出信号

同步脉冲

路数

9路(各频点1路)

频率

1、5、10、20、25、50、100、200、1KPPS

接口

TTL

1MHz/5MHz/10MHz

路数

各1路

IRIG-B(AC)

接口

三芯?#35762;?/span>

IRIG-B(DC)

接口

BNC接头/三芯?#35762;?/span>

1PPS脉冲信号

路数

1路

电平

TTL

同步误差

≤100ns

物理接口

BNC

RS232C串口

路数

1路

电平

RS232C

串口格式

RMC语句

物理接口

DB9

环?#31243;?#24615;

工作温度

0℃~+50℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

供电电源

交流 220V±10%, 50Hz±5%,功率小于30W

机箱尺寸

1U,19″标准机箱(上机架)482mm(宽)x300(深)x44mm(高)

选件

GPS北斗双模接收机,恒温晶振OCXO,铷原子振荡器,避雷器,定做天线电缆(50米、80米、100米等),1PPS输出RS232C,RS422/485等,串口输出TTL,RS422/485等,扩展输出路数,1u标准机箱,定制宽温度范围的产品,根据客户要求定做类似产品。


相关产品选型指南

型号

输入信号

测试功能

特色

其他

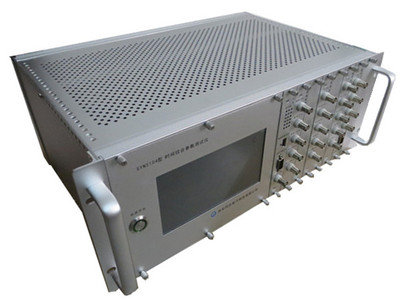

SYN5104型时间综合参数测试仪

GPS北斗

时间标准源、时差测量,时间准确度、频率准确度、报文准确度,周波测量,?#29575;?#24230;测量,时间记录

可测试绝大多数时间频率信号

4U,19″(上机架)

AC220V,30W

SYN5106型高精度时钟测试仪

GPS北斗

时间标准源、时差测量,时间准确度、频率准确度、计时误差测量

电能表时钟测试

4U,19″(上机架)

AC220V,30W

SYN5301型毫秒表时间检定仪

10MHz参考

检定机械秒表,电子秒表,指针式电秒表,毫秒表,数字式电秒表等等,结合了秒表检定仪、日差测量仪/校表仪、指针式电秒表检定仪、标准时间间隔发生器等4种功能

精度高,功能强大

3U,19″(上机架)

AC220V,30W

SYN5301A型秒表检定夹具

控?#39057;?#20449;号

检定机械秒表、电子秒表,以?#26696;?#31181;计时器等夹具

灵活方便,?#36828;?#21270;高

模块(360x110x140mm)

SYN5301C型精密光电转换器


精密激光源一只,高精度光电探测器一只,支架两套

精度高

AC220V电源适配器

SYN5602型电子停?#23548;?#26102;收费装置检定仪

GPS北斗

可同时对1~18台电子停?#23548;?#26102;收费表(咪表)或停车场电子计时收费装置进行检定

指标均优于JJG1010-2013《电子停?#23548;?#26102;收费表》国家计量检定规程的各项要求

便携式手提箱

交流 220V±10%

SYN5603型GPS时间(事件)记录仪

GPS

3路脉冲信号时间记录

准确度高

1U,19″(上机架)交流 220V±10%

SYN5605型多通道时间间隔测量仪

参考10mhz

同时测量36路脉冲信号

精度高,多路同时测量

3U,19″(上机架)交流 220V±10%

SYN5605A型数字式时间间隔测量仪

参考10mhz

测量1路或者2路脉冲信号时差

高精度时间间隔测量

3U,19″(上机架)交流 220V±10%

SYN5605C型 时间相关单光子计数系统

参考10mhz

同时测量多路脉冲

ps量级精度

3U,19″(上机架)交流 220V±10%

SYN5607型相位计


相位差测量0° to 360° or ±180°

精度0.1°

3U,19″(上机架)交流 220V±10%

SYN5608型数字相位标准器


输出两路可调的高精度相位、超宽电压幅度、超低失真度的正弦波

精度0.1°

3U,19″(上机架)交流 220V±10%

SYN5610型脉冲信号发生器

参考10mhz

单通道,双通道输出

精度高

4U,19″标准机箱

SYN5619型相位噪声分析仪


对500kHz-30MHz频率同时进行相噪和稳定度测试

≤1E-13/1S   (5E-14/1s(典型值))

[email protected]<-140dBc             (<-145dBc(典型值))

4U,19″标准机箱

选件

GPS北斗双模接收机,恒温晶振OCXO,銣钟,避雷器,定做天线电缆(50米、80米、100米等),扩展输出路数,PTP测量,NTP测量,4u标准机箱,网络光电转换?#20934;?#26681;据客户要求定做类似产品。定制宽温度范围的产品,根据客户要求定做类似产品,各产品特性具体参照相关宣传资料。
