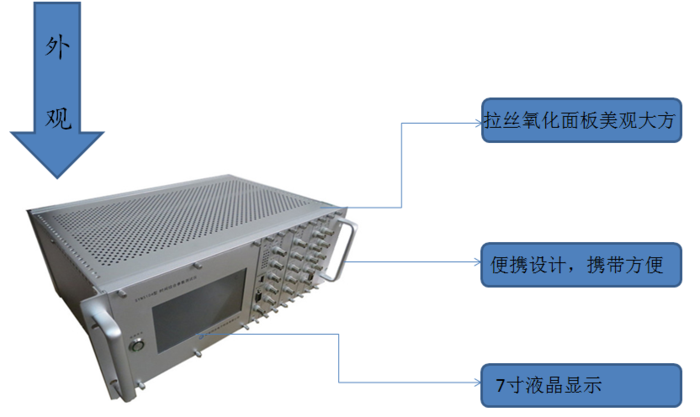

SYN5104型时间综合参数测试仪

产品概述

SYN5104型时间综合参数测试仪是由西安同步电子科技有限公司精心设计、自行研发生产的一款便携式时间频率综合测试设备。内装OCXO恒温晶体振荡器,接收GPS(全球定位系统)以及北斗二代卫星定时信号,驯服恒温晶振,使其输出频率同步于卫星铯原子钟信号上,产生极其准确的时间信号及频率信号。以此为参照,实时精确测量多种输入时间频率信号的精度,为时间同步装置及时统设备的现场检测、校验、验收提供了?#34892;?#32780;便捷的解决方案。

关键词:时钟测试仪,时间测试仪,gps时钟测试仪,时间同步测试仪

产品功能

1)  在结构设计上,将时间标准源、时差测量和测试结果显示三块功能实现一体化, 从而可以在一台便携式智能仪表中方便而准确地完成测试项目;

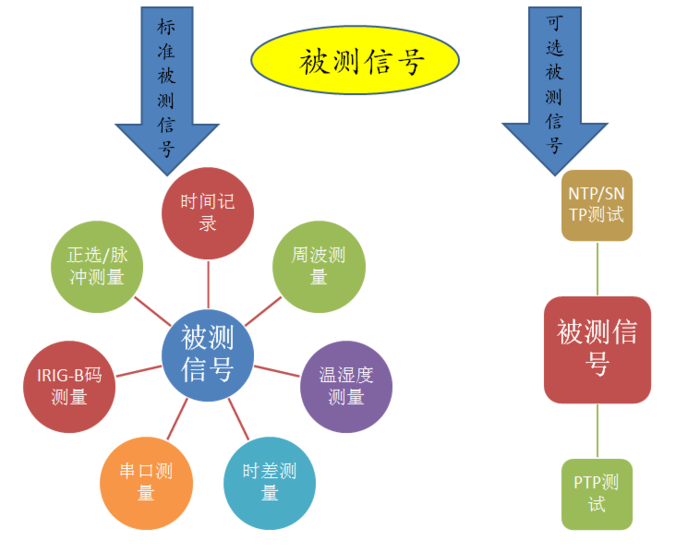

2)  测试功能齐全:时间准确度、频率准确度、报文准确度,周波测量,?#29575;?#24230;测量,时间记录;

3)  采用GPS/北斗二代卫星定时信号控制内置振荡器提供高精度时间频?#26102;?#20934;,测量精度100 ns;

4)  能直接测量,在前面板?#29616;?#25509;显示被测时钟和标准时间的时差,测量方式直观方便;

5)  可便携移动,既可用于现场,又可用于检测机构;

6)  可以输出时间信号与更高级的标准时间源进行比对,以标定本测试仪的精度等级。?#37096;?#29992;于给现场?#34892;?#27714;的设备提供高精度的时间信号;

7)  测量结果数据?#36828;?#23548;出到计算机?#26657;?/span>

8)  具有7AH电池供电。

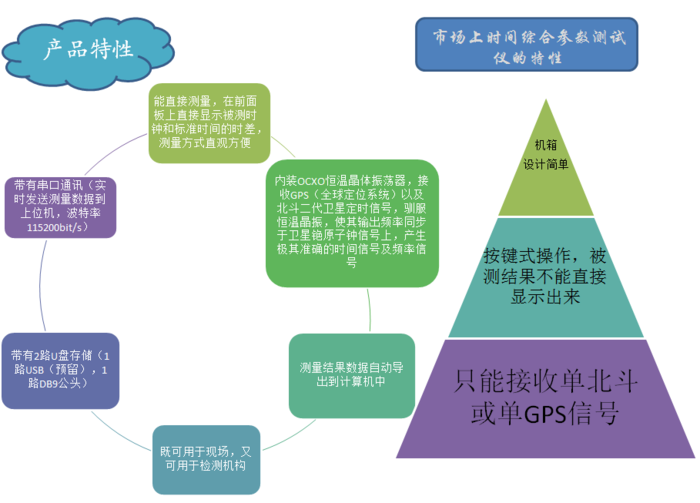

产品特点gps时钟测试仪

a)  精度高、高性价比;

b)  功能齐全、性能可靠;

c)  频?#26102;?#23545;数值?#36828;?#23384;储?#22270;?#31639;;

d)  高精度、 高可靠性、 方便性和直观性。

典型应用

1)  电力系统,计量校准部门及科?#24615;?#25152;等;

2)  可用于实验室对时间频率产品进行检测和标定;

3)  可用于时间频率产品厂家对产品的检验和测试;

技术指标

输入信号

GPS/北斗二代双模接收机

频点

L1、B1

定时精度

≤30ns

跟踪灵敏度

-160dBm

GPS北斗二代双模天线

数量

1套

形状

蘑菇头

线长

30米

物理接口

BNC

支架

蘑菇头安装支架

正弦 /脉冲

路数

2路

波形

1路正弦

1路脉冲

电平

TTL电平:0V~7V;触发电平:2.5V

交流幅度(标称10MHz):1Vpp~10Vpp

频率范围

100uHz-40MHz(脉冲)

10Hz-30MHz(正弦)

测量精度(标称10MHz)

≤2E-8/1s

≤2E-9/10S

≤5E-10/100S

≤5E-11/1000S

≤5E-12/10000S

时差测量

路数

2路

电平

2路TTL

触发沿

上升沿/下降沿

测量内容

单通道测量/双通道测量/1PPS测量/1PPM测量/1PPH测量

测量方式

单次、连续

测量精度

≤100ns

时间记录

路数

4路脉冲1(TTL)/脉冲2(TTL)/串口(RS232)/串口(RS422)

触发沿

上升沿/下降沿

测量精度

≤100ns(TTL)

SOE信号采用本功能进行测量

周波测量

路数

1路 交流220v

电压

88~264VAC

频率

47~63Hz

测量精度:

±0.005Hz/s

?#29575;?#24230;测量

温度测量范围

0~50℃

温度测量精度

25℃±2℃

湿度测量范围

20%~90%

湿度测量精度

25℃±5%

串口测量指标

路数

2路

电平

1路串口(RS232)

1路串口(RS422)

波特率

4800/9600/19200/38400/57600/115200  bit/s

IRIG-B

电平

1路TTL直流

1路RS232C直流

1路RS422/485直流

1路600Ω平衡交流

1路非平衡交流

测量标准

国军标(2991A-2008)/美标(STD 200-04)


网络输入信号

NTP/SNTP测试

路数

1路

物理接口

RJ45

协议

NTP/SNTPV1.0-V4.0

精度

≤0.2us

PTP测试

路数

1路

物理接口

RJ45

协议

IEEE STD 1588(PTPV2)

测试精度

≤50ns







出信号

10MHz输出

路数

1路

电平

正弦

幅度

≥7dBm  默认9dBm ±1dBm

准确度

≤1E-12 (跟踪到卫星信号24小时后平均值)

≤5E-10 (卫星信号失效24小时后平均值)

输出阻抗

50欧姆

物理接口

BNC

1PPS脉冲信号

路数

1路

电平

TTL

同步误差

≤100ns

物理接口

BNC

IRIG-B码输出

路数

5路

电平

1路TTL

1路RS232C

1路RS422/485

1路平衡交流

1路非平衡交流

标准

国军标(2991A-2008)/美标(STD 200-04)

串口输出

路数

1路

电平

RS232C

串口格式

RMC语句/ZDA语句/ST语句

波特率

4800/9600/19200/38400/57600/115200

物理接口

DB9

环?#31243;?#24615;

工作温度

0℃~+50℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

存储

路数

2路 (1路USB(预留),1路DB9公头)

U盘存储(选件)

兼容绝大多数U盘 满足USB2.0规约,插上u盘等待5s以后即可以进行?#36828;?#23384;储,只要启动测试,数据就会?#36828;?#23384;储,停止测试则会结束存储

串口通信

实时发送测量数据到上位机,波特率115200bit/s

供电电源

交流88~264VAC,47~63Hz,功率小于40W,电池:7AH

机箱尺寸

4U,19″标准机箱

选件

铷原子振荡器,避雷器,定做天线电缆(50米、80米、100米等),扩展输出路数,PTP测量,NTP测量,4u标准机箱,网络光电转换?#20934;?#26681;据客户要求定做类似产品。


相关产品选型指南

型号

输入信号

测试功能

特色

其他

SYN5104型时间综合参数测试仪

GPS北斗

时间标准源、时差测量,时间准确度、频率准确度、报文准确度,周波测量,?#29575;?#24230;测量,时间记录

可测试绝大多数时间频率信号

4U,19″(上机架)

AC220V,30W

SYN5106型高精度时钟测试仪

GPS北斗

时间标准源、时差测量,时间准确度、频率准确度、计时误差测量

电能表时钟测试

4U,19″(上机架)

AC220V,30W

SYN5301型毫秒表时间检定仪

10MHz参考

检定机械秒表,电?#29992;?#34920;,指针式电秒表,毫秒表,数字式电秒表等等,结合了秒表检定仪、日差测量仪/校表仪、指针式电秒表检定仪、标准时间间隔发生器等4种功能

精度高,功能强大

3U,19″(上机架)

AC220V,30W

SYN5301A型秒表检定夹具

控?#39057;?#20449;号

检定机械秒表、电?#29992;?#34920;,以?#26696;?#31181;计时器等夹具

灵活方便,?#36828;?#21270;高

模块(360x110x140mm)

SYN5301C型精密光电转换器


精密激光源一只,高精度光电探测器一只,支架两套

精度高

AC220V电?#35789;?#37197;器

SYN5602型电子停?#23548;?#26102;收费装置检定仪

GPS北斗

可同时对1~18台电子停?#23548;?#26102;收费表(咪表)或停车场电子计时收费装置进行检定

指标均优于JJG1010-2013《电子停?#23548;?#26102;收费表》国家计量检定规程的各项要求

便携式手提箱

交流 220V±10%

SYN5603型GPS时间(事件)记录仪

GPS

3路脉冲信号时间记录

准确度高

1U,19″(上机架)交流 220V±10%

SYN5605型多通道时间间隔测量仪

参考10mhz

同时测量36路脉冲信号

精度高,多路同时测量

3U,19″(上机架)交流 220V±10%

SYN5605A型数字式时间间隔测量仪

参考10mhz

测量1路或者2路脉冲信号时差

高精度时间间隔测量

3U,19″(上机架)交流 220V±10%

SYN5605C型 时间相关单光子计数系统

参考10mhz

同时测量多路脉冲

ps量级精度

3U,19″(上机架)交流 220V±10%

SYN5607型相位计


相位差测量0° to 360° or ±180°

精度0.1°

3U,19″(上机架)交流 220V±10%

SYN5608型数字相位标准器


输出两路可调的高精度相位、超宽电压幅度、超低失真度的正弦波

精度0.1°

3U,19″(上机架)交流 220V±10%

SYN5610型脉冲信号发生器

参考10mhz

单通道,双通道输出

精度高

4U,19″标准机箱

SYN5619型相位噪声分析仪


对500kHz-30MHz频率同时进行相噪和稳定度测试

≤1E-13/1S   (5E-14/1s(典型值))

[email protected]<-140dBc             (<-145dBc(典型值))

4U,19″标准机箱

选件

GPS北斗双模接收机,恒温晶振OCXO,銣钟,避雷器,定做天线电缆(50米、80米、100米等),扩展输出路数,PTP测量,NTP测量,4u标准机箱,网络光电转换?#20934;?#26681;据客户要求定做类似产品。定制宽温度范围的产品,根据客户要求定做类似产品,各产品特性具体参照相关宣传资料。
