频标比对器介绍

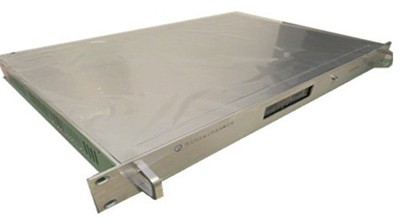

SYN5102型GPS定时频?#26102;?#23545;仪

产品概述

SYN5102型GPS定时频?#26102;?#23545;仪是由西安同步电子科技有限公司精心设计、自行研发生产的一款高精度频标比对系统,接收GPS(全球定位系统)卫星信号,对被测信号进行实时比对,直观地给出被测频率信号的频率偏差,是建立时间标准、进行高精度时间同步和频?#26102;?#23545;的实用电子仪器。

关键词频标比对,频标比对器

产品功能

1)   以GPS定时信号建立时间参考;

2)   利用GPS定时信号进行标准频?#26102;?#23545;测试;

3)   输出定时同步信号(1PPS);

频标比对

4)   ?#29992;媯?#24180;月日、时分秒)和比对结果显示;

5)   通过串口直接输出比对结果给计算机。

产品特点

a)  授时精度高,高可靠性;

b)  频?#26102;?#23545;数值?#36828;?#23384;储和计算;

c)  良好的连续运行能力,比对过程不需人员值守。

典型应用

1)  各计量校准部门及科?#24615;?#25152;等。

技术指标


输入信号

GPS接收机

频点

L1

定时精度

≤30ns

跟踪灵敏度

-160dBm

GPS天线

数量

1

形状

蘑菇头

线长

30

物理接口

BNC

支架

蘑菇头安装支架

10MHz

路数

1

波形

正弦

电平

≥+5dBm

物理接口

BNC

1PPS

路数

1

电平

TLL

物理接口

BNC

输出信号

1PPS脉冲信号

路数

1

电平

TTL

同步误差

≤30ns

物理接口

BNC

RS232C串口

路数

1

电平

RS232C

串口格式

RMC语句

物理接口

DB9

环?#31243;?#24615;

工作温度

0℃~+50℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

供电电源

交流  220V±10%, 50Hz±5%,功率小于30W

机箱尺寸

1U,19″标准机箱(上机架)482mm(宽)x300(深)x44mm(高)

选件

GPS北斗双模接收机,恒温晶振OCXO,铷原子振荡器,避雷器,定做天线电缆(50米、80米、100米等),1PPS输出RS232C,RS422/485等,串口输出TTL,RS422/485等,扩展输出路数,1u标准机箱,定制宽温度范围的产品,根据客户要求定做类似产品。


相关产品选型指南

型号

输入信号

测试功能

特色

其他

SYN5104型时间综合参数测试仪

GPS北斗

时间标准源、时差测量,时间准确度、频率准确度、报文准确度,周波测量,?#29575;?#24230;测量,时间记录

可测试绝大多数时间频率信号

4U,19″(上机架)

AC220V,30W

SYN5106型高精度时钟测试仪

GPS北斗

时间标准源、时差测量,时间准确度、频率准确度、计时误差测量

电能表时钟测试

4U,19″(上机架)

AC220V,30W

SYN5301型毫秒表时间检定仪

10MHz参考

检定机械秒表,电?#29992;?#34920;,指针式电秒表,毫秒表,数字式电秒表等等,结合了秒表检定仪、日差测量仪/校表仪、指针式电秒表检定仪、标准时间间隔发生器等4种功能

精度高,功能强大

3U,19″(上机架)

AC220V,30W

SYN5301A型秒表检定夹具

控?#39057;?#20449;号

检定机械秒表、电?#29992;?#34920;,以?#26696;?#31181;计时器等夹具

灵活方便,?#36828;?#21270;高

模块(360x110x140mm)

SYN5301C型精密光电转换器


精密激光源一只,高精度光电探测器一只,支架两套

精度高

AC220V电?#35789;?#37197;器

SYN5602型电子停?#23548;?#26102;收费装置检定仪

GPS北斗

可同时对1~18台电子停?#23548;?#26102;收费表(咪表)或停车场电子计时收费装置进行检定

指标均优于JJG1010-2013《电子停?#23548;?#26102;收费表》国家计量检定规程的各项要求

便携式手提箱

交流 220V±10%

SYN5603型GPS时间(事件)记录仪

GPS

3路脉冲信号时间记录

准确度高

1U,19″(上机架)交流 220V±10%

SYN5605型多通道时间间隔测量仪

参考10mhz

同时测量36路脉冲信号

精度高,多路同时测量

3U,19″(上机架)交流 220V±10%

SYN5605A型数字式时间间隔测量仪

参考10mhz

测量1路或者2路脉冲信号时差

高精度时间间隔测量

3U,19″(上机架)交流 220V±10%

SYN5605C型 时间相关单光子计数系统

参考10mhz

同时测量多路脉冲

ps量级精度

3U,19″(上机架)交流 220V±10%

SYN5607型相位计


相位差测量0° to 360° or ±180°

精度0.1°

3U,19″(上机架)交流 220V±10%

SYN5608型数字相位标准器


输出两路可调的高精度相位、超宽电压幅度、超低失真度的正弦波

精度0.1°

3U,19″(上机架)交流 220V±10%

SYN5610型脉冲信号发生器

参考10mhz

单通道,双通道输出

精度高

4U,19″标准机箱

SYN5619型相位噪声分析仪


对500kHz-30MHz频率同时进行相噪和稳定度测试

≤1E-13/1S   (5E-14/1s(典型值))

[email protected]<-140dBc             (<-145dBc(典型值))

4U,19″标准机箱

选件

GPS北斗双模接收机,恒温晶振OCXO,銣钟,避雷器,定做天线电缆(50米、80米、100米等),扩展输出路数,PTP测量,NTP测量,4u标准机箱,网络光电转换?#20934;?#26681;据客户要求定做类似产品。定制宽温度范围的产品,根据客户要求定做类似产品,各产品特性具体参照相关宣传资料。

频标比对器文件下载
SYN5102型GPS定时频?#26102;?#23545;仪.pdf
273.34KB下载
