SYN2401型 PTP精密主时钟
1588v2时钟详解

SYN2401型PTP精密主时钟

产品概述

SYN2401型PTP精密主时钟是由西安同步电子科技有限公司精?#32435;?#35745;、自行研发生产的一款支持IEEE1588-2008,PTP V2的主时钟(Grandmaster Clock),使用GPS作为时钟参考源,拥有纳秒级的时间传输精度,支持数千台PTP从时钟。同时自身也可以作为从时钟,输出IRIG-B,1PPS,10MHZ,串口等多种时间信号,为用户提供精确、标准、安全、可靠和多功能的时间服务,是一款实现时间同步的实用时钟设备。

关键词:1588v2时钟,ptp主时钟,ieee1588时钟,ptp时钟同步

产品功能

1)  以GPS定时信号建立时间参考;1588v2时钟

2)  支持标准的PTP V2,IEEE1588-2008等网络对时协议;

3)  串口授时,秒发送一次时、分、秒、年、月、日北京时间信息;

4)  提供1路PTP授时网口,支持1 step 或 2 steps ;

5)  提供1路IRIG-B(DC)码;

6)  输出定时同步信号(1PPS),TTL接口输出;ieee1588时钟

7)  LCD钟面(年月日、时分秒)显示;

产品特点

a)  性价比高,应用广泛;

b)  授时精度高;

c)  整体功耗小,采用无风扇设计,运行可靠稳定;

d)  可运行为主时钟源或从时钟源;

e)  支持?#35828;?#31471;(end to end)或点对点(peer topeer)模式;

f)  支持Pre-Master模式,主时钟热备份,热切换功能。

典型应用

1)  工业自动化系统,航天航空系统;

2)  2.5G/3G/4G基站数字化变电站,CMMB基站;

3)  数字电视数字广播,电信机房等。

技术指标

输入信号

GPS接收机

频点

L1

定时精度

≤30ns

跟踪灵敏度

-160dBm

GPS天线

数量

1套

形状

蘑菇头

线长

30米

支架

蘑菇头安装支架

输出信号

PTP网口

路数

1路

物理接口

RJ45

以太网

10M/100M/1000M自适应

协议

IEEE1588-2008(PTPv2),IP6,

IP4,TCP,DHCP,UDP,SSH,Telnet

同步精度

≤±30ns(主时钟相对于外部参考)

≤±30ns(背靠背测试)

支持协议

PTPV2,IEEE1588-2008

用户容量

可支持几千台从时钟

1PPS脉冲信号

路数

1路

电平

TTL

同步误差

≤30ns

物理接口

BNC

RS232C串口

路数

1路

电平

RS232C

串口格式

RMC语句

物理接口

DB9

环境特性

工作温度

0℃~+50℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

供电电源

交流 220V±10%, 50Hz±5%,功率小于10W

机箱尺寸

1U,19″标准机箱(上机架)482mm(宽)x300(深)x44mm(高)


相关产品选型指南

型号

输入信号

输出信号

尺寸

SYN2401型PTP精密主时钟

GPS

1路PTP网口,1路串口,1路1PPS

1U,19″(上机架)(482x300x45mm)AC220V,10W

SYN2403型PTP精密从时钟

1路PTP网口

1路IRIG-B(DC),1路串口,1路1PPS

便携式(265x285x100mm)AC220V,10W

SYN2407型PTP同步时钟授时板卡

1路串口

1路1PPS

1路PTP网口,1路串口,1路1PPS

板卡(185x100x25mm)

SYN2407A型IEEE1588时间同步时钟板卡

1路串口

1路1PPS

2路PTP电口,1路串口,1路1PPS

板卡(185x100x25mm)

SYN2407B型PTP对时同步板卡

1路串口

1路1PPS

1路PTP电口,1路PTP光口,1路串口,1路1PPS

板卡(185x100x25mm)

SYN2407C型PTP精密授时模块

1路串口

1路1PPS

1路RGMII,1路MDIO,1路串口,1路1PPS

板卡(90x60x20mm)

选件

GPS北斗双模接收机,恒温晶振OCXO,銣钟,定位信息输出,避雷器,定做天线电缆(50米、80米、100米等),IRIG-B交直流输出,1PPS输出RS232C,RS422/485等,串口输出TTL,RS422/485等,定制宽温度范围的产品,根据客户要求定做类似产品,各产品特性具体参照相关宣传资料。


常见问题

Q1 我选择的这款1588v2时钟有货吗?什么时候能发货?

答:您看的这款1588v2时钟一般都是有现货的,付款后72小时内发货!

Q2 我买到的这款ptp主时钟发货后多久能到?运输安全吗?

答:本厂大部分ptp主时钟默认选择四通一达,因部分ptp主时钟内含电池,所以一般为陆运,具体到货预计时间一般为3-5天。本厂运输时间服务器内有10-20cm珍珠棉保护,外有5层厚纸箱子,非常安全。

Q3 我购买的这套ieee1588时钟?#21450;?#21547;什么配件?

答?#20309;页?#30340;一ieee1588时钟一般包括主机+30米蘑菇头天线+天线支架+电源线+2根网线+串口线+说明书+光盘+?#32454;?#35777;,一般客户购买后可以直接使用,不需要再购买其他配件。

ieee1588时钟 +ptp主时钟天线+1588v2时钟支架+其他

Q4 开的是增票还是普?#20445;?/span>

答:我司可提供17%增票和3%普票。

Q5 支持什么付款方式?

答:开票需要公对公转账或者现金,款到发货,不支持货到付款。

Q6 ieee1588时钟如何防雷?

答:我司ieee1588时钟标准产品是不配备避雷器的,只需要将gps授时天线架设在不超过大楼屋顶的防?#29366;?#26045;即可,有些客户为了更安全可以选用我公司的专用避雷器。

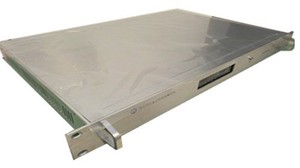

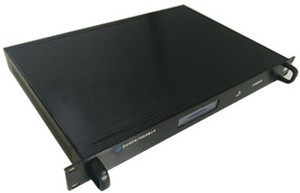

Q7 1588v2时钟机箱有几种颜色

答:我司1588v2时钟默认发黑色,如果需要银白色需要提前和销售确认。

1588v2时钟文件下载
SYN2401型PTP精密主时钟.pdf
235.1KB下载
