恒温晶振说明

SYN025-10MHz恒温晶振

产品概述

   SYN025-10MHz恒温晶振输出1路低相噪10MHz正弦信号。

产品特点恒温晶振

1)  小体积,高性价比;

2)  低相噪

3)  高可靠性;

典型应用

a)  通讯、导航、雷达、侦察等领域

技术指标

频率

10MHz

波形

正弦波

输出功率

≥7dBm(50Ω负载)

谐波

≤-30dBc

杂散

≤-70dBc

出厂校准

≤±0.01ppm

年老化

≤±0.1ppm

日老化率

≤±0.5ppb

温度特性

≤±0.01ppm

短期稳定度

≤±0.01ppb/s

电压稳定度

≤±2ppb

相位噪声

@ 10MHz

@ 25℃±2℃

≤-125dBc/Hz @10Hz

≤-150dBc/Hz @100Hz

≤-155dBc/Hz @1KHz

≤-160 dBc/Hz @10KHz

≤-160 dBc/Hz @100KHz

牵引范围

≥±1ppm压控电压0~10V,正极性

工作电压

12±5%VDC

工作电流

≤300mA启动时,3分钟0.1PPM

≤80mA   @25℃,稳态时

工作温度

-40~+70℃

存储温度

-55~+85℃

封装尺寸

25.4*25.4*15  Max.mm

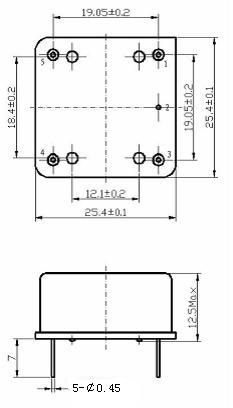

封装尺寸图:

低噪声恒温晶振

引脚功能:

管脚

功能

1

压控输入 VC

2

参考电压Vref\NC

3

电源输入 VS

4

信号输出 OUT

5

地 GND







恒温晶振文件下载
SYNO25-10MHz恒温晶振.pdf
165.53KB下载
