超低相噪恒温晶振说明

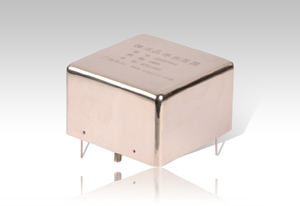

SYN020-100MHz超低相噪恒温晶振

产品概述

   SYN020-100MHz恒温晶振输出1路超低相噪100MHz正弦信号。

产品特点恒温晶振

1)  小体积,高性价比;

2)  超低相噪本底噪声优于-170dBc/Hz

3)  高可靠性;

典型应用

a)  通讯、导航、雷达、侦察等领域

技术指标

频率

100MHz

波形

正弦波

输出功率

≥7dBm(50Ω负载)

谐波

≤-30dBc

杂散

≤-80dBc

出厂校准

≤±0.01ppm

年老化

≤±0.5ppm(第一年)

日老化率

≤±0.01ppm

温度特性

≤±0.5ppm(-40~70℃ @ 25℃)

电压特性

≤±0.05ppm(Vs±5%)

负载特性

≤±0.05ppm(Load±10%)

相位噪声

@ 100MHz

@ 25℃±2℃

≤-130dBc/Hz @100Hz

≤-160dBc/Hz @1KHz

≤-170 dBc/Hz @10KHz

≤-170 dBc/Hz @100KHz

牵引范围

≥±0.5ppm压控电压0~9V,正极性,中心电压:4.5±0.1V

工作电压

12±5%VDC

工作电流

≤350mA启动时

≤150mA   @25℃,稳态时

工作温度

-40~+70℃

存储温度

-55~+105℃

封装尺寸

20.2×20.2×11mm

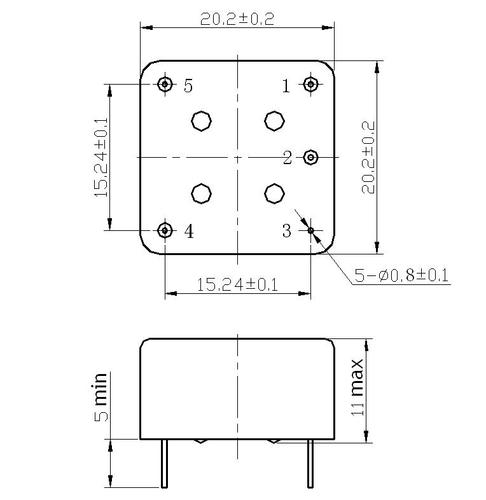

封装尺寸图:

恒温晶振

引脚功能:


管脚

功能

1

压控输入 VC

2

参考电压Vref\NC

3

地 GND

4

信号输出 OUT

5

电源输入 VS

超低相噪恒温晶振文件下载
SYN020-100MHz恒温晶振.pdf
200.43KB下载
