全球领先的时间频率同步系统供应商
《SYN1510型IRIG-B码接收板》视频
b码对时说明

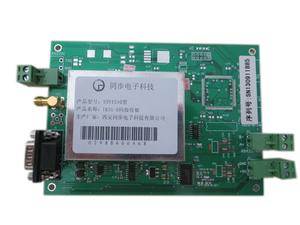

SYN1510型IRIG-B码接收板

产品概述

SYN1510型IRIG-B码接收板是由西安同步电子科技有限公司精心设计、自行研发生产的一款IRIG-B码接收解码板卡,接收IRIG-B(DC)信号并进行解调,产生1PPS(秒信号)同步脉冲信号和串口时间信息。

关键词:irig-b,b码对时,irig-b码对时,irigb码,b码模块

产品功能

1)  以输入的IRIG-B码作为时间参考;

2)  输出定时同步信号(1PPS),TTL接口输出;

3)  串口输出,每秒发送一次时、分、秒、年、月、日时间信息;

产品特点b码校时

a)  性价比高,应用广泛;

b)  授时精度高,传输误差小;

c)  高可靠性,安装简便;

d)  选件丰富,经济实用;

e)  可长期稳定工作。

典型应用

1)   科研院所,?#28909;?#19982;横河850示波记录仪配合使用;

2)   变电站/发电厂,电网中心调度;

3)   通信装备,航空航天航海,电子信息系统。

4)   广电、金融、移动通信、石油、电力、交通、工业以及国防等领域;

5)   电力厂(站)和电网中心调度的时间统一系统?#26696;?#31181;时间显示屏。

6)   继电保护、安全自动装置、?#25910;下?#27874;器、RTU、调度自动化系统和计算机监控系统等多种设备中。

技术指标

输入信号

IRIG-B(DC)

路数

1

电平

RS422/485

标准

符合IEEE1344

物理接口

凤凰端子

输出信号

1PPS脉冲信号

路数

1

电平

TTL

同步误差

≤200ns

物理接口

BNC

RS232C串口

路数

1

电平

RS232C

串口信息

年月日时分秒

物理接口

DB9

环境特性

工作温度

0℃~+50℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

供电电源

直流5V±5%小于5W

机箱尺寸

140x100x15mm

选件

国军标2008版B码输入,IRIG-B(AC)交流输入, 1PPS输出RS232C,RS422/485等,串口输出TTL,RS422/485等,定制宽温度范围的产品,根据客户要求定做类似产品。

相关产品选型指南

型号

输入信号

输出信号

其他

SYN012型B码时统

GPS北斗

1路IRIG-B(DC),1路IRIG-B(AC),1路串口,1路1PPS

1U,19″(482x300x45mm)AC220V,10W

SYN1102型IRIG-B码产生器

GPS

2路IRIG-B(DC),1路串口,1路1PPS

便携式(265x285x100mm)AC220V,10W

SYN1204型IRIG-B码产生器

GPS

2路IRIG-B(DC),2路IRIG-B(AC),1路串口,1路1PPS

便携式(265x285x100mm)AC220V,10W

SYN1340型IRIG-B码解码器

IRIG-B码

1路串口,1路1PPS

便携式(265x285x100mm)AC220V,10W

SYN1501型IRIG-B码产生板

GPS

1路IRIG-B(DC),1路串口,1路1PPS

板卡(140x100x15mm)

直流5V±5%

SYN1502型IRIG-B码产生板

1路串口

1路1PPS

1路IRIG-B(DC),1路串口,1路1PPS

板卡(80x80x13mm)

直流5V±5%

SYN1502A型IRIG-B码产生器

GPS北斗

2路IRIG-B(DC),1路串口,1路1PPS

便携式(130x150x75mm)直流5V±5%

SYN1510型IRIG-B码接收板

IRIG-B码

1路串口,1路1PPS

板卡(140x100x15mm)

直流5V±5%

SYN1511型IRIG-B码接收板

IRIG-B码

1路串口,1路1PPS

板卡(95x76.2x15mm)

直流5V±5%

SYN1513型IRIG-B码解码板

IRIG-BDC

IRIG-BAC

1路串口,1路1PPS

板卡(160*135*18mm)

直流5V±5%

SYN1601型IRIG-B码线路转换器(光电互转)

光电IRIG-B码

1路光电IRIG-B码输出

模块(104.5x100x28mm)

DC8V~30V

SYN1401型时标分配器

IRIG-B码

9路IRIG-B码输出

1U,19″(482x300x45mm)AC220V,15W

选件

GPS北斗双模接收机,恒温晶振OCXO,銣钟,定位信息输出,避雷器,定做天线电缆(50米、80米、100米等),IRIG-B交直流输出,1PPS输出RS232C,RS422/485等,串口输出TTL,RS422/485等,定制宽温度范围的产品,根据客户要求定做类似产品,各产品特性具体参照相关宣传资料。



常见问题

Q1 我选择的这款b码解码板有货吗?什么时候能发货?

答:您看的这款b码解码板一般都是有现货?#27169;?#20184;款后72小时内发货!

Q2 我买到的这款b码解码板发货后多久能到?运输安全吗?

答:本厂大部分b码解码板默认选择四通一达,具体到货预计时间一般为3-5天。本厂运输b码解码板内有10-20cm珍珠棉保护,外有5层厚纸箱子,非常安全。

Q3 我购买的这套b码解码板?#21450;?#21547;什么配件?

答?#20309;页?#30340;一套b码解码板一般包括板卡+电?#35789;?#37197;器+串口线+说明书+光盘+?#32454;?#35777;,一般客户购买后可以直接使用,不需要再购买其他配件。

Q4 开的是增?#34987;?#26159;普?#20445;?/span>

答:我司可提供17%增票和3%普票。

Q5 支持什么付款方式?

答:开票需要公对公转账或者现金,款到发货,不支持货到付款。

Q6 b码解码板接收的IRIG-B码有哪种格式

答:我司b码解码板默认接收IEEE1344格式IRIG-B码,?#37096;?#20197;选择国军标IRIG-B码,购买前务必搞清楚。

Q7 这款b码解码对时板和其他b码解码板有什么区别

答:我司这款b码解码对时板主要采用大规模集成电路FPGA实?#38047;?#20214;解码,解码精度高,可以达到ns级别,长期稳定运行。
