《SYN1204型IRIG-B码产生器》视频
b码产生器说明

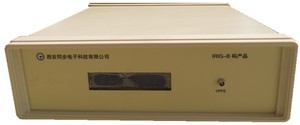

SYN1204型IRIG-B码产生器

产品概述

SYN1204型IRIG-B码产生器是由西安同步电子科技有限公司研精心设计、自行研发生产的一款IRIG-B码产生设备,接收GPS卫星信号,使用GPS定时信号对本机进行时间同步,产生交直流IRIG-B码信号、1PPS(秒信号)同步脉冲信号及串口时间信息,前面板显示年月日时分秒等信息。

关键词b码对时,irig-b码,b码,b码产生器

产品功能

1)  以GPS定时信号建立时间参考(可选择GPS北斗双模接收机);

2)  同步产生、输出交直流IRIG-B码;

3)  输出定时同步信号(1PPS),TTL接口输出;

4)  前面板显示年月日时分秒、卫星颗数及工作状态;

5)  串口输出,每秒发送一次时、分、秒、年、月、日时间信息;

产品特点b码授时

a)  性价比高,应用广泛;

b)  授时精度高,传输误差小;

c)  高可靠性,安装简便;

d)  选件丰富,经济实用;

e)  可长期稳定工作。

典型应用

1)   科研院所,?#28909;?#19982;横河850示波记录仪配合使用;

2)   变电站/发电厂,电网中心调度;

3)   通信装备,航空航天航海,电子信息系统。

4)   广电、金融、移动通信、石油、电力、交通、工业以及国防等领域;

5)   电力厂(站)和电网中心调度的时间统一系统及各种时间显示屏。

6)   继电保护、安全自动装置、?#25910;下?#27874;器、RTU、调度自动化系统和计算机监控系统等多种设备中。

技术指标

输入信号

GPS接收机

频点

L1

定时精度

≤30ns

跟踪灵敏度

-160dBm

GPS天线

数量

1

形状

蘑菇头

线长

30

物理接口

BNC

支架

蘑菇头安装支架

输出信号

IRIG-B(DC)

路数

2

输出电平

RS422/485

同步误差

≤200ns

标准

符合IEEE1344

物理接口

凤凰端子或者DB9

IRIG-B(AC)

路数

2

输出阻抗

600Ω平衡输出

同步误差

≤10us

标准

符合IEEE1344

物理接口

凤凰端子或者DB9

1PPS脉冲信号

路数

1

电平

TTL

同步误差

≤30ns

物理接口

BNC

RS232C串口

路数

1

电平

RS232C

物理接口

DB9

环境特性

工作温度

0℃~+50℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

供电电源

交流  220V±10%, 50Hz±5%,功率小于30W

机箱尺寸

便携式(265x285x100mm)

选件

GPS北斗双模接收机,恒温晶振OCXO  ,国军标2008版IRIG-B输出,避雷器,定做天线电缆,IRIG-B码输出TTL(DCLS),RS232C等,1PPS输出RS232C,RS422/485等,串口输出TTL,RS422/485等,扩展输出路数,1u标准机箱,定制宽温度范围的产品,根据客户要求定做类似产品。

相关产品选型指南

型号

输入信号

输出信号

其他

SYN012型B码时统

GPS北斗

1路IRIG-B(DC),1路IRIG-B(AC),1路串口,1路1PPS

1U,19″(482x300x45mm)AC220V,10W

SYN1102型IRIG-B码产生器

GPS

2路IRIG-B(DC),1路串口,1路1PPS

便携式(265x285x100mm)AC220V,10W

SYN1204型IRIG-B码产生器

GPS

2路IRIG-B(DC),2路IRIG-B(AC),1路串口,1路1PPS

便携式(265x285x100mm)AC220V,10W

SYN1340型IRIG-B码解码器

IRIG-B码

1路串口,1路1PPS

便携式(265x285x100mm)AC220V,10W

SYN1501型IRIG-B码产生板

GPS

1路IRIG-B(DC),1路串口,1路1PPS

板卡(140x100x15mm)

直流5V±5%

SYN1502型IRIG-B码产生板

1路串口

1路1PPS

1路IRIG-B(DC),1路串口,1路1PPS

板卡(80x80x13mm)

直流5V±5%

SYN1502A型IRIG-B码产生器

GPS北斗

2路IRIG-B(DC),1路串口,1路1PPS

便携式(130x150x75mm)直流5V±5%

SYN1510型IRIG-B码接收板

IRIG-B码

1路串口,1路1PPS

板卡(140x100x15mm)

直流5V±5%

SYN1511型IRIG-B码接收板

IRIG-B码

1路串口,1路1PPS

板卡(95x76.2x15mm)

直流5V±5%

SYN1513型IRIG-B码解码板

IRIG-BDC

IRIG-BAC

1路串口,1路1PPS

板卡(160*135*18mm)

直流5V±5%

SYN1601型IRIG-B码线路转换器(光电互转)

光电IRIG-B码

1路光电IRIG-B码输出

模块(104.5x100x28mm)

DC8V~30V

SYN1401型时标分配器

IRIG-B码

9路IRIG-B码输出

1U,19″(482x300x45mm)AC220V,15W

选件

GPS北斗双模接收机,恒温晶振OCXO,銣钟,定位信息输出,避雷器,定做天线电缆(50米、80米、100米等),IRIG-B交直流输出,1PPS输出RS232C,RS422/485等,串口输出TTL,RS422/485等,定制宽温度范围的产品,根据客户要求定做类似产品,各产品特性具体参照相关宣传资料。



常见问题

Q1 我选择的这款b码产生器有货吗?什么时候能发货?

答:您看的这款b码产生器一般都是有现货的,付款后72小时内发货!

Q2 我买到的这款b码产生器发货后多久能到?运输安全吗?

答:本厂大部分b码产生器默认选择四通一达,具体?#20132;?#39044;计时间一般为3-5天。本厂运输时间服务器内有10-20cm珍珠棉保护,外有5层厚纸箱子,?#27973;?#23433;全。

Q3 我购买的这套b码产生器?#21450;?#21547;什么配件?

答?#20309;页?#30340;一套b码产生器一般包括主机+30米蘑菇头天线+天线支架+电源线+串口线+说明书+光盘+?#32454;?#35777;,一般客户购买后可以直接使用,不需要再购买其他配件。

b码产生器 +b码对时天线+b码对时支架+其它

Q4 开的是增?#34987;?#26159;普?#20445;?/span>

答:我司可提供17%增票和3%普票。

Q5 支持什么付款方式?

答:开票需要公对公转账或者现金,款到发货,不支持货到付款。

Q6 b码产生器如何防雷?

答:我司b码产生器标准产品是不配备避雷器的,只需要将gps授时天线架设在不超过大楼屋顶的防?#29366;?#26045;即可,有些客户为了更安全可以选用我公司的专用避雷器。

Q7 b码产生器机箱有几种尺寸

答:我司b码产生器默认发便携式机箱,如果需要1u机箱需要提前和销售确认。

Q8 b码产生器输出的IRIG-B码有几种格式

答:我司b码产生器默认发送通用版的IEEE1344格式,也有国军标格式,购买之前请先询?#26159;?#26970;购买。

B码对时文件下载
SYN1204型IRIG-B码产生器.pdf
312.38KB下载
