时间继电器测试仪介绍

产品概述

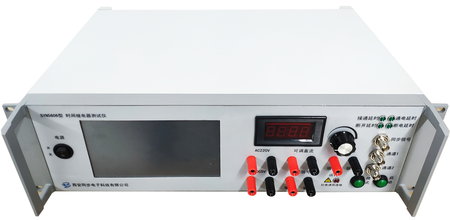

SYN5606型时间继电器测试仪是由西安同步电子科技有限公司精心设计、自行研发生产的一款高精度多功能时间继电器测试设备,本产品是根据JJF 1282-2011《电子式时间继电器校准规范》及JJF 1400-2013《时间继电器测试仪校准规范》的要求制作的一款多功能,高可靠性,专用的精密时间测量仪器。采用高稳定度恒温晶振作为时间基准,使用7寸大液晶触摸屏,具有交直流电压输出,采用大规模集成电路FPGA技术,全数字控制,实现高精度时间间隔测试,整机具有高稳定度、高准确度的优点,功能完善,操作方便,抗干扰能力强。

产品功能

1) 内外频标相互切换;

2) 电子式时间继电器测试;

3) 通电/断电/接通/断开延时型电子式时间继电器测试;

4) 大触摸屏进行实时显示;SYN5606型时间继电器测试仪.png

5) 直接输出交直流电压及交流电压控制端口;

6) 通过串口直接输出比对结果给计算机。

产品特点

a) 高度集成,精度高;

b) 稳定性好,性能可靠;

c) 液晶显示面板,简洁、直观。

典型应用

1) 各计量校准部门及科研院所等。

2) 本仪器可广泛地应用于各种时间继电器测试。

3) 单双通道时间间隔测量应用。

技术指标

输入信号

外参考

路数

1路

频率

10MHz

波形

正弦

电平

5dBm~13dBm

物理接口

BNC

时间继电器测量

适用范围

通电/断电/接通/断开

测量范围

0.001s~9999.999s

准确度

优于±(1×10-7×T0±0.5ms)

物理接口

BNC

时间间隔测量

适用范围

单通道/双通道

触发电平

-5V~+5V(可设置)

测量范围

30ns~99999.999 999 990s

准确度

优于±(1×10-7×T0±30ns)

物理接口

BNC

输出信号

直流电压输出

10-200V可调

1路

交流电压输出

220V

1路

恒温晶振

路数

1路

频率

10MHz

波形

正弦

电平

≥7dBm

日老化率

≤5×10-10/日

秒稳定度

≤5×10-11/s

准确度

≤1×10-7

预热时间

大于12小时

物理接口

BNC

RS232C串口

路数

1路

电平

RS232C

串口格式

测量结果及设置状态

物理接口

DB9

外部交流电源控制接口

路数

1路

交流电压

10-250V

环?#31243;?#24615;

工作温度

0℃~+50℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

供电电源

交流 220V±10%, 50Hz±5%,功率小于30W

机箱尺寸

3U,19″标准机箱(上机架)482mm(宽)x300(深)x150mm(高)

选件

根据客户要求定做类似产品。


时间继电器测试仪文件下载
JJF 1282-2011电子式时间继电器校准规范.pdf
1.29MB下载
JJF 1400-2013时间继电器测试仪校准规范.pdf
3.22MB下载
SYN5606型时间继电器测试仪.pdf
207.88KB下载
