时统设备介绍

SYN016型高精度时统设备

产品概述

SYN016型高精度时统设备是由西安同步电子科技有限公司精心设计、自行研发生产的一款时间统一系统。本设备接收GPS北斗卫星信号,内置高精度铷原子钟,驯服内部铷钟输出高精度时钟信号,具有内外10MHz切换功能,解码IRIG-B码交流信号功能,分配输出10MHz信号、产生多路国军标IRIG-B码交流信号,1PPS和TOD,并且提供NTP网络授时功能和UDP网络监控。

产品功能

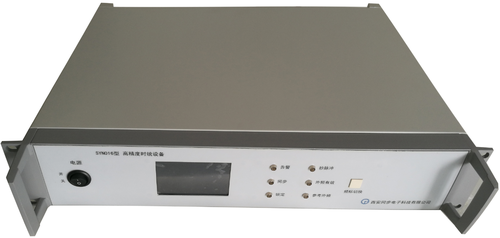

1) 具有GPS和北斗授时与定位功能;SYN016型高精度时统设备.png

2) 输出国军标交直流IRIG-B码;

3) 输出10MHz信号;

4) 内外10MHz切换功能;

5) NTP授时功能;

6) 1PPS和TOD输出;

7) UDP网络监控;

产品特点

a) 多路分配,高可靠性;

b) 多种时钟信号输出,授时精度高;

c) 整体功耗小,采用无风扇设计,运行可靠稳定。

典型应用

1) 各种车载、船载、方舱、实验?#19994;?#38656;要多路10MHz分配及网络授时的场合;

技术指标

输入信号

Gps北斗接收机

频点

L1,B1

工作模式

支持单GPS/单BD/GPS&BD混合模式

时间精度(RMS)

30ns

物理接口

BNC

10MHz

输入电平

≥5dBm

物理接口

SMA

输出信号

10MHz

路数

1路

输出电平

9±1dbm

物理接口

SMA

IRIG-B(AC)

路数

1国军标

输出电平

600欧姆平衡输出

同步误差

10us

物理接口

?#35762;?/span>

IRIG-B(DC)

路数

1国军标

输出电平

RS485输出

同步误差

200ns

物理接口

?#35762;?/span>

网络授时

路数

2

物理接口

RJ45

授时精度

1-10ms

支?#20013;?#35758;

NTP v1.v2.v3&v4(RFC1119&1305)SNTP(RFC2030),SNMP,IPV4、IPV6、IPv4/IPv6 Hybrid,SSH/SCP,MD5(RFC1321),Telnet(RFC854),NTP Unicast,Broadcast,Multicast,DHCP (RFC2131),HTTP/SSL/HTTPS(RFC2616),802.11b/g/n,Telnet,UDP,TCP,FTP,NFS,PPTP/VPN等

用户容量

支?#36136;?#19975;台客户端

NTP请求量

>4000次/秒

网络UDP监控

路数

1路

物理接口

RJ45

内容

设备工作状态等信息

TOD

路数

2路

输出电平

RS232电平

物理接口

DB9

1PPS

路数

2

电平

TTL

同步精度

≤30ns

物理接口

SMA

环境特性

工作温度

-20℃~+50

相对湿度

≤98%(25℃)

存储温度

-40℃~+70℃

供电电源

交流 220V±10%, 50Hz±5%,功率开机40w,稳定后18W

机箱尺寸

2U,19″标准机箱(上机架)482mm(宽)x300(深)x88mm(高)

选件

高稳晶振,避雷器,定做天线电缆(50米、80米、100米等),1PPS输出RS232C,RS422/485等,串口输出TTL,RS422/485等,扩展输出路数,1u标准机箱,定制宽温度范围的产品,根据客户要求定做类似产品。

时统设备下载资料
SYN016型高精度时统设备.pdf
189.94KB下载
