共视接收机

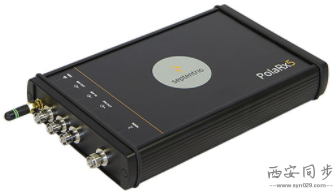

PolaRx5TR多频GNSS参考共视接收机

产品概述

PolaRx5TR多频GNSS参考共视接收机是一款广泛应用于时间传递的高精度测量型授时接收机,其独特的跟踪系统在提供目前市场上最低噪声测量方案的同时,还可以持续监测和防止电离层干扰、多径干扰和其他环境对测量数据的影响。

PolaRx5 是基于GReCo4TM 的多星座跟踪处理器建立,具有544个硬件通道,并将其迅速自动分配所有可见卫星。使用了TRACK+, Septentrio的低噪声跟踪算法,使我们能够使用所有可见卫星导航信号(包括GPS / GLONASS/伽利略/北斗/IRNSS,SBAS)。在时间传递应用中,接收机通常需要接入本地主钟系统生成的频率参考信号10MHz、以及时标信号1PPS。

GNSS卫星共视时间比对是目前最为普及最?#36164;?#29616;的远程比对方法,采用载波相位PPP共视比对时间精度通常优于1ns,优点是?#36164;?#29616;,距离长,缺点是不能实时比对,只能事后分析。PolaRx5TR为网络运营商和科研用户?#38047;?#30340;和将有的 GNSS 提供高质量的跟踪。创新的GNSS 信号处理技术,广泛的网络功能,耐用的设计和人性化的用户界面,使此系列产品成为未来基站解决方案的最佳选择。


1)  国际权度局作为时间传递的推荐设备;

2)  544硬件通道同步跟踪所有可见卫星信号;

3)  可追踪信号:GPS(L1,L2,L5)、GLONASS(L1,L2,L3)伽利略(E1,e5ab、AltBoc、E6),BEIDOU(B1,B2,B3),SBAS(L1,L5),IRNSS(L5),QZSS(L1,L2,L5);

4)  同时跟踪SBAS(WAAS,EGNOS,GAGAN,MSAS,SDCM)(包括L5跟踪);

5)  高达100Hz数据输出(编码、载波、导航数据);

6)  高精度,低噪声,支持载波相位测量;

7)  后验多路径?#28010;悖ˋPME+)涵盖code和相位多径?#31181;疲?/span>

8)  AIM + / WIMU干扰?#31181;?#35013;置,包括线性调频干扰器;

输出格式:

9)  CGGTTS V2E

10)RINEX(obs,nav,meteo)v2.x,3.x;

11)输出Septentrio独特的二进制SBF记录文件;

12)BINEX

13)NMEA V.230以及V4.10版输出;

14)RTCM (支持所有MSM消息);

15)包括直观的图形用户界面( RX控制, 网络接口和RxTools)和详细的操作和安装手册;

16)支持标准MET/倾斜传感器 ;

17)输出1PPS时间精度:10ns;

18)参考10MHz,1PPS输入;

19)CV共视法时间传递精度1PPS:2ns(典型值);

20)载波相位PPP法时间传递精度:0.5ns(典型值);

21)内置Web界面,更支持RxTool专业软件;

22)功能强大的Web管理界面和日志记录工具;

23)坚固的外壳和多种接口;

24)同时支持8个独立的记录会话;

25)内部存储(16GB)或外部扩展存储;

26)强大的独立对比测试功能,优化参考;

27)频谱分析;

28)RTK和DGPS基准(可选功能);

29)通过WiFi、以太网或USB轻松监控、远程操作或记录,?#28304;?#26174;示和分析工具。

产品特点

a)  高质量跟踪所有可见信号;

b)  干扰监测,多径缓解;

c)  网络,远程操作和数据记录,配置专业操作软件RxTools;

d)  易操作性;

e)  整体功耗小,采用无风扇设计,运行可靠稳定。

典型应用

1)  未来基站解决方案的最佳选择;

2)  完全适合频率和时间比对应用;

3)  时间传递推荐设备。

技术指标

C/A?#26412;?/span>

5cm(GPS)4

0.16m(GPS)5,6

7cm(GLONASS)4

0.25m(GLONASS)5,7

E1?#26412;?/span>

8cm(GALILEO)5,6

L5/E5ab

6cm(GALILEO)5,6

E5AltBOC

1.5cm(GALILEO)5,6

GPSP2?#26412;?5

0.1m

GLONASS P?#26412;?5

0.1m

B1/B2 ?#26412;?5

B3?#26412;?/span>

8cm(BEIDOU)5,6

6cm(BEIDOU)5,6

IRNSS L5?#26412;?/span>

16cm

L1载波相位

1mm

L2载波相位

1mm

L5/E5a载波相位

1.3mm

L1/L2/L5多普勒

0.1Hz

最大更新率

测量:100Hz,定位1Hz

时间精度

1PPS:10ns

事件精度:20ns

时间传递精度(PolaRx5TR)

1PPS:2ns(典型值)

PolaRx5TR完全符合BIPM建议的精确时间传递需求?#23433;?#39588;,并被采用作为日常UTC计算的时间传递设备。

首次固定解时间

冷启动8:<45s

热启动9:<20s

重捕:1.2s(平均值)

跟踪性能(C/N0临界值)10,11,12

跟踪:26dB-Hz

捕获:33dB-Hz

加速13:10g

加加速度14:4g/s

尺寸

235x140x37mm

重量

880g

输入电压

9~30VDC

天线LAN输出功率

输出电压:+5VDC

最大电流:200mA

功耗

6W(典型值)

工作温度

-40℃~+60℃

存储温度

-40℃~+85℃

湿度

5%~95%(无冷凝)

接口

天线:TNC母头

参考源输入/输出:BNC母头

1PPS输入/输出:BNC母头

电源:ODU3引脚母头

COM1:ODU7引脚母头

COM2:ODU7引脚母头

USB:ODU5引脚母头

COM3/4/USBODU7引脚母头

输入:ODU7引脚母头

输出:ODU5引脚母头

以太网:ODU4引脚母头

电源按钮

日志按钮

选件

根据客户要求定做类似产品。

*仅PolaRx5TRPRO支持1PPS输入

角标定义:

1:1Hz测量速率

2:1σ水平

3:C/N0=45dB-Hz

4:平滑

5:非平滑

6:禁用多径缓解

7:启用多径缓解

8:没有可用的模糊参考信息

9:已知星历和模糊的位置

10:95%

11:最大速度600m/s

12:依赖用户设定的跟踪回路

13:捕捉过程中

14:跟踪过程中


共视接收机文件下载
PolaRx5TR多频GNSS参考共视接收机.pdf
192.35KB下载
