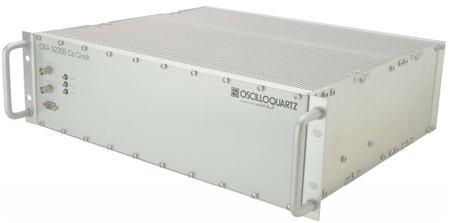

OSA 3235B型铯原子频率标准(铯钟)

产品概述

OSA 3235B型铯原子频率标准(铯钟)是采用先进技术设计和生产的一款性价比超高的铯原子频率标准源,具有准确度高,稳定性好,操作简单,性价比超高等特点,是定位,通讯和时间系统应用的最佳选择。这台铯原子钟还可以与GPS接收机协同工作,提供一套高精度冗余备份的时间频率系统。

关键词:铯钟,铯原子钟,铯原子频率标准,原子铯钟

产品功能

1)  10MHz和5MHz低相噪直接输出;

2)  100kHz到50MHz的可编程的正弦输出;

3)  3路TTL输出1PPS/1MHz/5MHz/10MHz;

4)  2路1PPS同步输入;

5)  AC/DC冗余电源输入,可选内部电池;

6)  通过RS232进?#24615;?#31243;控制和监督;

产品特点铯原子钟

a)  准确度优于±1E-12;

b)  轻量、紧凑和性价比高;

c)  高稳定性、低相噪及长寿命;

典型应用

1)  一级计量校准实验室,微波参考源,半导体应用等;

2)  卫星通信SATCOM、移动通讯系统和广泛的测试和测量领域的应用;

技术指标

主要指标

频率准确度

±1E-12

频率重现性

±1E-12

稳定度(阿伦方差)

1.2E-11/1s

8.5E-12/10s

2.7E-12/100s

8.5E-13/1000s

2.7E-13/10000s

8.5E-14/100000s

5.0E-14/底噪

频率设置精度

范围  ±1.0E-9

分辨率  <1.0E-15

预热时间

45分钟 @ 25℃

直接输出

路数

1路5MHz

1路10MHz

电平

1Vrms±0.2 @ 50Ω

接口

BNC

5MHz相位噪声

-95dBc/1Hz

-125dBc/10Hz

-140dBc/100Hz

-150dBc/1kHz

-90dBc/1Hz

-120dBc/10Hz

-135dBc/100Hz

-145dBc/1kHz

谐波

≤40dBc

杂波

≤80dBc

模拟输出

路数

1路(BNC接头)

频率

可配置0.1~50MHz正弦信号

输出电平

500mVrms @ 50Ω

数字输出

路数

3路(BNC接头)

频率

1PPS/1/5/10MHz方波信号

输出电平

≥ 3V @ 50Ω

同步输入

路数

2路(BNC接头)

输出电平

1PPS TTL (≥ 3V)

信号扩展输出卡(可选)

模拟输出

1 路可配置,0.1~50MHz正弦信号

输出电平:500mVrms @ 50Ω

电信信号输出

输出路数:4路

频率:2.048MHz/E1/T1/1PPS/10MHz

输出电平:按G703的要求

接口:BNC 75Ω (T1: DB-9 100Ω)

管理及用户界面

管理接口

9针RS232C,DB9接口,前后面板各一个,通过本地管理软件对设备进行管理配置。

告警接口

3继电器触点

LED指示

电源指示、运行指示?#26696;?#35686;指示

显示

5.7英寸LCD液晶显示

物理特性

工作温度

-5℃~+55℃

相对湿度

≤95%

重量

<15Kg

?#26102;?/span>

电子单元一年?#26102;#?#38127;管八年?#26102;?/span>

机箱尺寸

3U,19’标准机箱,132 x 436 x 400mm

双路电源

1 ?#20998;?#27969; 24V~60VDC,常规供电 48VDC;

1?#26041;?#27969; 110-240VAC,50-60Hz;

[email protected]℃(预热时最大功率 70W)

相关产品选型指南

型号

输入信号

输出信号

特色

尺寸

SYN3102型铷原子频率标准

内置銣钟

4路10MHz

性价比高

1U,19″(上机架)(482x300x45mm)

SYN3204型GPS驯服铷原子频率标准

GPS

4路10MHz,1路串口,1路1PPS

GPS驯服銣钟

1U,19″(上机架)(482x300x45mm)

SYN32.768MHzGPS北斗锁相模块

GPS北斗

1路32.768MHz,1路1PPS

特色:GPS驯服晶振

GPS驯服晶振

板卡(150×130×20mm)直流5V±5%,3.5W

SYN100MHzGPS锁相板

GPS

1路100MHz,1路1PPS

GPS驯服晶振

板卡(150×130×20mm)直流5V±5%,3.5W

SYN3301型高稳晶振

内置晶振

4路10MHz

高稳定度,低相噪

1U,19″(上机架)(482x300x45mm)AC220V,30W

SYN3305型驯服高稳晶振频率标准

GPS,

1PPS

1路10MHz,1路串口,1路1PPS

GPS驯服晶振

板卡(56*158*220mmmm)直流5V±5%

SYN4102型 GPS同步时钟源

GPS

1路10MHz,1路串口,1路1PPS

GPS驯服晶振

1U,19″(上机架)(482x300x45mm)交流 220V±10%

SYN4104型数字网同步时钟

GPS

2路E1,2路2048K,1路1PPS

通信专用

1U,19″(上机架)(482x300x45mm)

SYN4201型同步分频钟

8路10mhz

8路1PPS

同步分频

1U,19″(上机架)(482x300x45mm)

OSA 3235B型铯原子频率标准(铯钟)

2路1pps

1路5MHz,1路10MHz,1 路可配置,0.1~50MHz正弦信号

性价比高

3u,19英寸

132 x 436 x 400mm

选件

GPS北斗双模接收机,恒温晶振OCXO,銣钟,定位信息输出,避雷器,定做天线电缆(50米、80米、100米等),多路频率输出,IRIG-B交直流输出,1PPS输出RS232C,RS422/485等,串口输出TTL,RS422/485等,定制宽温?#30830;?#22260;的产品,根据?#31361;?#35201;求定做类似产品,各产品特性具体参照相关宣传资料。

OSA 3235B型铯原子频率标准(铯钟)文件下载
JJG 492-2009铯原子频率标准检定规程.pdf
5.24MB下载
OSA 3235B型铯原子频率标准(铯钟).pdf
188.38KB下载
