GPS吸盘式授时天线说明

SYN107A型GPS吸盘式授时天线

产品概述

 SYN107A型GPS吸盘式授时天线主要使用在车载、舰载等需要精密授时的场合。

gps吸盘式授时天线

gps吸盘式授时天线

技术指标

电气特性

频率范围

GPS卫星L1频点:1575MHz±5 MHz

极化方式

右旋圆极化

天线增益

≥38dB

噪声系数

≤2dB

驻波

2:1

轴比

3dB

输入输出阻抗

50ohm

供

3V/5V DC

工作电流

40mA

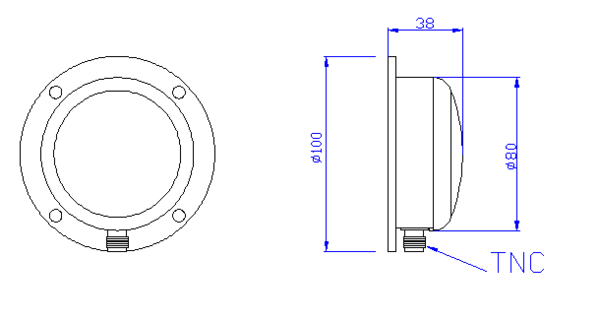

外形结构

最大?#26412;?/span>

Φ100mm

高

38mm

连接电缆

10米或任选

连接器

TNC-K

安装方式

4孔螺钉安装或者?#30424;?#21560;附

环?#31243;?#24615;

-45℃ ~ -+85℃-

-50℃ ~ +90

湿

100%

相关产品选型指南

型号

输入信号

输出信号

特色

其他

SYN107

GPS

1575MHz±5 MHz

可靠性高,蘑菇头天线

126mm

3V/5V DC

SYN107A

GPS

1575MHz±5 MHz

吸盘式天线

Φ100mm

3V/5V DC

SYN108

GPS北斗

1575MHz±5 MHz

1561MHz±4 MHz

可靠性高,蘑菇头天线

126mm

3V/5V DC

SYN108A

GPS北斗

1575MHz±5 MHz

1561MHz±4 MHz

吸盘式天线

Φ100mm

3V/5V DC

SYN109


天线蘑菇?#20998;?#26550;

性价比高

尺寸(180x50x20mm)

SYN5007B

集电极输入

差分输出

可靠性高

模块(125x70x30mm)

5V-30v dc

SYN5008A

1路GPS

8路GPS输出

抗干扰,一分八分配器

1U,19″(上机架)

AC220V,30W

SYN5008B

1路GPS北斗

8路GPS北斗输出

抗干扰,一分八分配器

1U,19″(上机架)

AC220V,30W

SYN5008C

1路GPS

2路GPS输出

抗干扰,一分二分配器

模块(71x51x16.5mm)

DC5V

SYN5008E

1路GPS北斗

2路GPS北斗输出

抗干扰,一分二分配器

模块(71x51x16.5mm)

DC5V

选件

定做天线电缆(50米、80米、100米等),扩展输出路数,根据客户要求定做类似产品。定制宽温度范围的产品,根据客户要求定做类似产品,各产品特性具体参照相关宣传资料。

GPS吸盘式授时天线资料下载
SYN107A型GPS吸盘式授时天线.pdf
340.64KB下载
