时间相关单光子计数系统说明

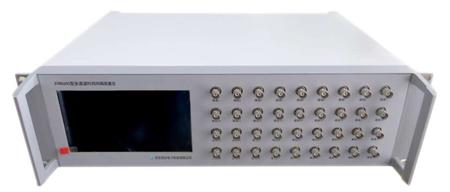

SYN5605C型时间相关单光子计数系统


产品概述

   SYN5605型时间相关单光子计数系统(TCSPC)是由西安同步电子科技有限公司精心设计、自行研发生产的一款专用的高精密时差测量仪器。本产品最高可支持56通道,用户可根据不同的实验设计灵活选择通道数,为用户提供了极佳的精密时间间隔测量解决方案,具有高性能、低功耗、高集成度以及高性价比等特点。

关键词:时间相关单光子计数器,时间分辨单光子计数器,TCSPC

产品功能

1) 多通道同时测试;

2) 大触摸屏进行实时显示;

3) 单通道,双通道,多通道同时测量功能;

4) 通过网口直接输出比对结果给计算机。

产品特点

a) 高度集成,精度高;

b) 稳定性好,性能可靠;

c) 液晶显示面板,简洁、直观。

典型应用

1) 时间相关单光子计数,精密时间检测,时间分辨荧光与发光光谱

2) 单分子测量(SMD),鬼成像技术(Ghost imaging)

3) 光电器件的时间响应特性,飞行时间(ToF)测量

4) 扩散光学分子成像,光学断层扫描,扩散光学层析

5) 广泛应用于量子纠缠态符合计数、荧光寿命成像(FLIM),高精度激光雷达等领域。

技术指标

输入信号

被测信号

路数

1/2/8/16/24/32/40/56/64/(定制)

电平

LVTTL

最小脉冲宽度

20ns(可选1.5ns)

最大量程

[email protected](可选65us或者更大)

饱和计数

1 Mcps(可选20MHz)

物理接口

SMA(BNC)

输出信号

恒温晶振

路数

1路

频率

10MHz

波形

正弦

准确度

≤1×10-7

网口

路数

1路

串口格式

测量结果及设置状态

物理接口

RJ45

环境特性

工作温度

0℃~+50℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

供电电源

交流 220V±10%, 50Hz±5%,功率小于75W

机箱尺寸

3U,19″标准机箱(上机架)482mm(宽)x300(深)x150mm(高)

选件

根据客户要求定做类似产品。

相关产品选型指南

型号

输入信号

测试功能

特色

其他

SYN5104型时间综合参数测试仪

GPS北斗

时间标准源、时差测量,时间准确度、频?#39318;?#30830;度、报文准确度,周波测量,?#29575;?#24230;测量,时间记录

可测试绝大多数时间频率信号

4U,19″(上机架)

AC220V,30W

SYN5106型高精度时钟测试仪

GPS北斗

时间标准源、时差测量,时间准确度、频?#39318;?#30830;度、计时误差测量

电能表时钟测试

4U,19″(上机架)

AC220V,30W

SYN5301型毫秒表时间检定仪

10MHz参考

检定机械秒表,电子秒表,指针式电秒表,毫秒表,数字式电秒表等等,结合了秒表检定仪、日差测量仪/校表仪、指针式电秒表检定仪、标准时间间隔发生器等4种功能

精度高,功能强大

3U,19″(上机架)

AC220V,30W

SYN5301A型秒表检定夹具

控制电信号

检定机械秒表、电子秒表,以?#26696;?#31181;计时器等夹具

灵活方便,自动化高

模块(360x110x140mm)

SYN5301C型精密光电转换器


精密激光源一只,高精度光电探测器一只,支架两套

精度高

AC220V电?#35789;?#37197;器

SYN5602型电子停车计时收费装置检定仪

GPS北斗

可同时对1~18台电子停车计时收费表(咪表)或停车场电子计时收费装置进行检定

指标均优于JJG1010-2013《电子停车计时收费表》国家计量检定规程的各项要求

便携式手提箱

交流 220V±10%

SYN5603型GPS时间(事件)记录仪

GPS

3路脉冲信号时间记录

准确度高

1U,19″(上机架)交流 220V±10%

SYN5605型多通道时间间隔测量仪

参考10mhz

同时测量36路脉冲信号

精度高,多路同时测量

3U,19″(上机架)交流 220V±10%

SYN5605A型数字式时间间隔测量仪

参考10mhz

测量1路或者2路脉冲信号时差

高精度时间间隔测量

3U,19″(上机架)交流 220V±10%

SYN5605C型 时间相关单光子计数系统

参考10mhz

同时测量多路脉冲

ps量级精度

3U,19″(上机架)交流 220V±10%

SYN5607型相位计


相位差测量0° to 360° or ±180°

精度0.1°

3U,19″(上机架)交流 220V±10%

SYN5608型数字相位标?#35745;?/span>


输出两路可调的高精度相位、超宽电压幅度、超低失真度的正弦波

精度0.1°

3U,19″(上机架)交流 220V±10%

SYN5610型脉冲信号发生器

参考10mhz

单通道,双通道输出

精度高

4U,19″标准机箱

SYN5619型相位噪声分析仪


对500kHz-30MHz频率同时进行相噪和稳定度测试

≤1E-13/1S   (5E-14/1s(典型值))

[email protected]<-140dBc             (<-145dBc(典型值))

4U,19″标准机箱

选件

GPS北斗双模接收机,恒温晶振OCXO,銣钟,避雷器,定做天线电缆(50米、80米、100米等),扩展输出路数,PTP测量,NTP测量,4u标准机箱,网络光电转换?#20934;?#26681;据客户要求定做类似产品。定制宽温度范围的产品,根据客户要求定做类似产品,各产品特性具体参照相关宣传资料。

时间相关单光子计数系统文件下载
SYN5605C型 时间相关单光子计数系统.pdf
222.55KB下载
