全球领先的时间频率同步系统供应商
《SYN5106型高精度时钟测试仪》视频
时钟测试仪说明

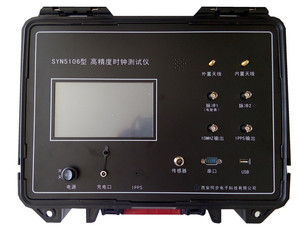

SYN5106型高精度时钟测试仪

产品概述

SYN5106高精度测试仪是由西安同步电子科技有限公司精心设计、自行研发生产的一款便携式时间频率综合测试设备。内装OCXO恒温晶体振荡器gps北斗双模内置天线,接收GPS(全球定位系统)以及北斗二代卫星定时信号,产生极其准确的时间信号。以此为参照,实时精确测量多种输入时间频率信号的精度,为时间同步装置及时统设备的现场检测、校验、验收提供了有效而便捷的解决方案。

产品功能

1) 在结构设计上,将时间标准源和测试结果显示功能实现一体化, 从而可以在一台便携式智能仪表中方便而准确地完成测试项目;

2) 可便携移动,既可用于现场,又可用于检测机构;

3) 可以输出时间信号与更高级的标准时间源进行比对,以标定本测试仪的精度等级。?#37096;?#29992;于给现场有需求的设备提供高精度的时间信号;

4)测量结果数据自动导出到计算机?#26657;?/span>

5) 具有6AH电池供电(选件)。

电能表时钟测试时钟测试仪

电能表时钟测试


产品特点

a) 精度高、高性价比;

b) 功能齐全、性能可靠;

c) 频?#26102;?#23545;数值自动计算;

d) 高精度、 高可靠性、 方便性和直观性。

典型应用

1) 电力系统,计量校准部门及科研院所等;

2) 可用于实验室对时间频率产?#26041;?#34892;检测和标定;

3) 可用于时间频率产品厂家对产品的检验和测试;

技术指标


输入信号

GPS/北斗二代双模接收机

频点

L1、B1

定时精度

≤30ns

跟踪灵敏度

-160dBm

频率测量

路数

1路

频率范围

0.1Hz~25MHz(脉冲)

测量精度

≤2E-8/1s(等精度测量,与晶振准确度有关)

时差测量

路数

2路

触发沿:

上升沿/下降沿

测量内容:

单通道测量/双通道测量/1PPS测量

测量精度

±(F0×T0+20ns)

测量范围

10ns~99 999 999 999 990ns

分辨率

10ns

计时误差测量(电能表)

路数

1路

电平

电能表光耦输出电平

频率

1Hz

测量内容

准确度、PPM(百万?#31181;?#19968;准确度)、s/d(日差)、s/m(月差)、s/y(年差)

测量闸门

1s、10s、20s、60s、100s、1000s

测量精度

≤2E-8/1s(等精度测量,与晶振准确度有关

分辨率

10ns

非接触测量

(选件)

路数

1路

频率

32.768khz

测量内容

准确度、PPM(百万?#31181;?#19968;准确度)、s/d(日差)、s/m(月差)、s/y(年差)

测量闸门

1s、10s、20s、60s

测量精度

≤0.2ppm

输出信号

1PPS输出

路数

1路

电平

TTL

10MHz输出

路数

1路

频率准确度:

≤1E-8(出厂准确度)

串口输出

路数

1路DB9

内容

输出测试内容

USB存储(预留)

插上u盘自动存储

环?#31243;?#24615;

工作温度

0℃~+50℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

供电电源

直流5v,功率小于10W,电池:6AH(选件)

机箱尺寸

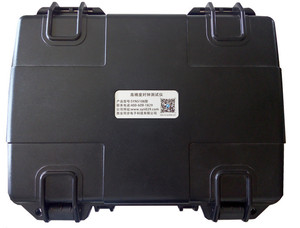

便携式手提机箱410mm*340mm*130mm

选件

铷原子振荡器,根据客户要求定做类似产品。


相关产品选型指南

型号

输入信号

测试功能

特色

其他

SYN5104型时间综合参数测试仪

GPS北斗

时间标准源、时差测量,时间准确度、频率准确度、报文准确度,周波测量,?#29575;?#24230;测量,时间记录

可测试绝大多数时间频率信号

4U,19″(上机架)

AC220V,30W

SYN5106型高精度时钟测试仪

GPS北斗

时间标准源、时差测量,时间准确度、频率准确度、计时误差测量

电能表时钟测试

4U,19″(上机架)

AC220V,30W

SYN5301型毫秒表时间检定仪

10MHz参考

检定机械秒表,电子秒表,指针式电秒表,毫秒表,数字式电秒表等等,结合了秒表检定仪、日差测量仪/校表仪、指针式电秒表检定仪、标准时间间隔发生器等4种功能

精度高,功能强大

3U,19″(上机架)

AC220V,30W

SYN5301A型秒表检定夹具

控制电信号

检定机械秒表、电子秒表,以及各种计时器等夹具

灵活方便,自动化高

模块(360x110x140mm)

SYN5301C型精密光电转换器


精密激光源一只,高精度光电探测器一只,支架两套

精度高

AC220V电?#35789;?#37197;器

SYN5602型电子停车计时收费装置检定仪

GPS北斗

可同时对1~18台电子停车计时收费表(咪表)或停车场电子计时收费装置进行检定

指标均优于JJG1010-2013《电子停车计时收费表》国家计量检定规程的各项要求

便携式手提箱

交流 220V±10%

SYN5603型GPS时间(事件)记录仪

GPS

3路脉冲信号时间记录

准确度高

1U,19″(上机架)交流 220V±10%

SYN5605型多通道时间间隔测量仪

参考10mhz

同时测量36路脉冲信号

精度高,多路同时测量

3U,19″(上机架)交流 220V±10%

SYN5605A型数字式时间间隔测量仪

参考10mhz

测量1路或者2路脉冲信号时差

高精度时间间隔测量

3U,19″(上机架)交流 220V±10%

SYN5605C型 时间相关单光子计数系统

参考10mhz

同时测量多路脉冲

ps量级精度

3U,19″(上机架)交流 220V±10%

SYN5607型相位计


相位差测量0° to 360° or ±180°

精度0.1°

3U,19″(上机架)交流 220V±10%

SYN5608型数字相位标准器


输出两路可调的高精度相位、超宽电压幅度、超低失真度的正?#20063;?/span>

精度0.1°

3U,19″(上机架)交流 220V±10%

SYN5610型脉冲信号发生器

参考10mhz

单通道,双通道输出

精度高

4U,19″标准机箱

SYN5619型相位噪声分析仪


对500kHz-30MHz频率同时进行相噪和稳定度测试

≤1E-13/1S   (5E-14/1s(典型值))

[email protected]<-140dBc             (<-145dBc(典型值))

4U,19″标准机箱

选件

GPS北斗双模接收机,恒温晶振OCXO,銣钟,避雷器,定做天线电缆(50米、80米、100米等),扩展输出路数,PTP测量,NTP测量,4u标准机箱,网络光电转换?#20934;?#26681;据客户要求定做类似产品。定制宽温度范围的产品,根据客户要求定做类似产品,各产品特性具体参照相关宣传资料。



时钟测试仪

时钟测试仪

时钟测试仪

时钟测试仪

时钟测试仪

时钟测试仪

时钟测试仪文件下载
JJF 1662-2017时钟测试仪校准规范.pdf
3.63MB下载
SYN5106型高精度时钟测试仪.pdf
208.77KB下载
