SYN5602型电子停车计时收费装置检定仪视频
电子停车计时收费装置检定仪说明

产品概述

SYN5602型电子停车计时收费装置检定仪是由西安同步电子科技有限公司根据JJG1010-2013《电子停车计时收费表》检定规程的要求精心设计、自行研发生产的一款多功能,综合性的电子停车计时装置的检定设备。本设备应用于电子停车计时收费表(咪表)和停车场电子计时收费装置(系统)的检定,主要检定项目有当前时刻检定、停车计时误差检定、时钟日差检定、费率和扣费正确性检定及免费停车时间检定等。

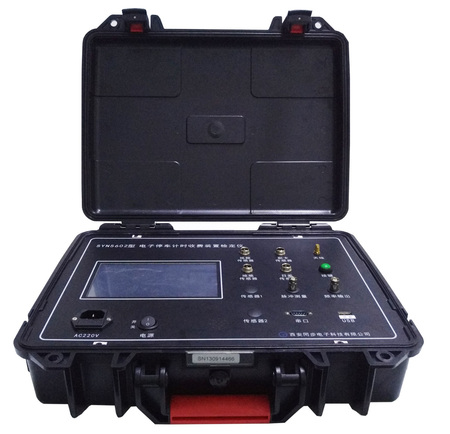

本设备采用高精度晶振计时、非接触日差测量技术和北斗二代/GPS/GLONASS卫星授时技术,可同时对1~20台电子停车计时收费表(咪表)或停车场电子计时收费装置进行检定,各项指标均优于JJG1010-2013《电子停车计时收费表》国家计量检定规程的各项要求。SYN5602型电子停车计时收费装置检定仪.jpg

产品功能

1) 采用北斗二代/GPS/GLONASS卫星作为时钟源,内置天线,可对当前时刻进行检定,?#37096;?#21033;用“标准时钟法”测量时钟日差;

2) 具有刷卡计时同步信号传感器,使电子计时装置和检定仪同步工作;

3) 支持三种时钟日差检定方法?#21644;?#29992;计数器测量法,日差测试仪测量法和标准时钟测量法;

4) 具有计时器功能,采用高精度晶振计时,可对停车计时误差进行检定;

5) 具有记录功能,可记录20个通道的当前时刻误差,初始误差,结束误差和日差;

6) 具有计费设置保存功能,可对停车计费正确性进行检定;

7) 采用多通道设计,可同时检定 1~20台电子停车计时收费表,另具有4路传感器,可以适合不同的电子停车计时收费表自动测试;

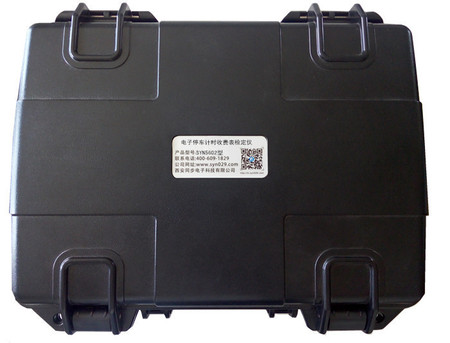

8) 内置大容量可充电锂电池;SYN5602型电子停车计时收费装置检定仪3.jpg

9) 采用7寸彩色LCD显示和触摸屏技术,中文?#35828;?#20667;瓜?#35762;?#20316;,一个测试页面显示全部测试结果,方便便捷;

10) 定时提醒功能,设置的定时时间快要到达时,声音报警提示;

11) 仪器的所有设置均可以用户自己一次修改永久保存,适合配置成为当地的测试标准。

产品特点

a) 性价比高,应用广泛;

b) 多通道同时测量,效率提高20倍;

c) 轻巧耐用,人性化设计;

d) 功耗小,运行可靠稳定。

典型应用

1) 电子停车计时收费表(咪表)或停车场电子计时收费装置(系统)进行检定。

技术指标

主要指标

多模接收机

卫星

北斗二代/GPS/GLONASS卫星

跟踪灵敏度

-160dBm

定时精度

≤30nsRMS

传感器

刷卡传感器

具?#22411;?#27493;启动刷卡功能

地感传感器

模拟汽车泊车触发地感线圈功能

日差传感器

手持式非接触测量日差传感器

视频传感器

模拟汽车车牌同步触发测试功能

计数器测量指标

输入路数

1路

电平

TTL

电平范围

0V~7V

触发电平

2.5V

测量闸门

1s、2s、5s、10s

测量精度

≤2E-8/1s,等精度测量,与晶振准确度有关

测?#31185;?#29575;

0.1Hz~13.5MHz(脉冲)

物理接口

BNC

日差测量指标

输入路数

1路

非接触?#35762;?#37327;

测量内容

准确度、PPM(百万分之一准确度)、s/d(日差)

日差测量范围

±(0.0000-9.9999s/d

频率

32.768KHz

测量闸门

1s、2s、5s、10s

日差测量最大误差

±0.003秒/

物理接口

传感器?#35762;?/span>

同时检定路数

≤20

计时误差无卫星信号情况下

≤±(0.001+T×2×10-6)s   T:计时时长

准确度

±2ppm

当前时刻误差

±0.1s

定时功能

定时将到时,由蜂鸣器提醒用户

内部恒温晶振指标

频率

100KHz

开机特性V

≤1×10-8

频率准确度A

≤1×10-7

日老化率

≤5×10-9/日

通信信号

串口输出

1路DB9 RS232C输出测试内容

USB存储(预留)

插上u盘自动存储测试数据

环?#31243;?#24615;

工作温度

0℃~+50℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

供电电源

内装锂电池,充电过程40W,电池充满电之后10W

机箱尺寸

便携式手提机箱410mm*340mm*130mm

选件

根据客户要求定做类似产品。

相关产?#36153;?#22411;指南

型号

输入信号

测试功能

特色

其他

SYN5104型时间综合参数测试仪

GPS北斗

时间标准源、时差测量,时间准确度、频率准确度、报文准确度,周波测量,?#29575;?#24230;测量,时间记录

可测试绝大多数时间频率信号

4U,19″(上机架)

AC220V,30W

SYN5106型高精度时钟测试仪

GPS北斗

时间标准源、时差测量,时间准确度、频率准确度、计时误差测量

电能表时钟测试

4U,19″(上机架)

AC220V,30W

SYN5301型毫秒表时间检定仪

10MHz参考

检定机械秒表,电子秒表,指针式电秒表,毫秒表,数字式电秒表等等,结合了秒表检定仪、日差测量仪/校表仪、指针式电秒表检定仪、标准时间间隔发生器等4种功能

精度高,功能强大

3U,19″(上机架)

AC220V,30W

SYN5301A型秒表检定夹具

控制电信号

检定机械秒表、电子秒表,以及各种计时器等夹具

灵活方便,自动化高

模块(360x110x140mm)

SYN5301C型精密光电转换器


精密激光源一只,高精度光电?#35762;?#22120;一只,支架两套

精度高

AC220V电?#35789;?#37197;器

SYN5602型电子停车计时收费装置检定仪

GPS北斗

可同时对1~18台电子停车计时收费表(咪表)或停车场电子计时收费装置进行检定

指标均优于JJG1010-2013《电子停车计时收费表》国家计量检定规程的各项要求

便携式手提箱

交流 220V±10%

SYN5603型GPS时间(?#24405;?#35760;录仪

GPS

3路脉冲信号时间记录

准确度高

1U,19″(上机架)交流 220V±10%

SYN5605型多通道时间间隔测量仪

参考10mhz

同时测量36路脉冲信号

精度高,多路同时测量

3U,19″(上机架)交流 220V±10%

SYN5605A型数字式时间间隔测量仪

参考10mhz

测量1路或者2路脉冲信号时差

高精度时间间隔测量

3U,19″(上机架)交流 220V±10%

SYN5605C型 时间相关单光子计数系统

参考10mhz

同时测量多路脉冲

ps量级精度

3U,19″(上机架)交流 220V±10%

SYN5607型相位计


相位差测量0° to 360° or ±180°

精度0.1°

3U,19″(上机架)交流 220V±10%

SYN5608型数字相位标?#35745;?/span>


输出两路可调的高精度相位、超宽电压幅度、超低失真度的正?#20063;?/span>

精度0.1°

3U,19″(上机架)交流 220V±10%

SYN5610型脉冲信号发生器

参考10mhz

单通道,双通道输出

精度高

4U,19″标准机箱

SYN5619型相位噪声分析仪


对500kHz-30MHz频率同时进行相噪和稳定度测试

≤1E-13/1S   (5E-14/1s(典型值))

[email protected]<-140dBc             (<-145dBc(典型值))

4U,19″标准机箱

选件

GPS北斗双模接收机,恒温晶振OCXO,銣钟,避雷器,定做天线电缆(50米、80米、100米等),扩展输出路数,PTP测量,NTP测量,4u标准机箱,网络光电转换?#20934;?#26681;据客户要求定做类似产品。定制宽温?#30830;?#22260;的产品,根据客户要求定做类似产品,各产品特性具体参照相关宣传资料。

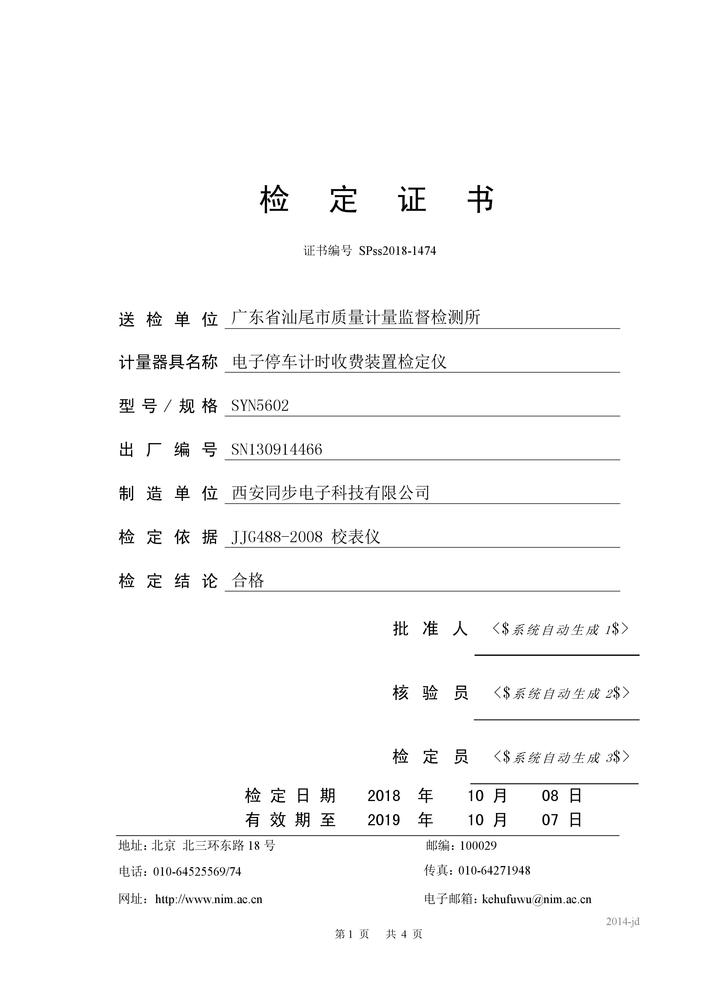

检定证书:


电子停车计时收费装置检定仪文件下载
JJG 1010-2013电子停车计时收费表检定规程.pdf
6.59MB下载
SYN5602型电子停车计时收费装置检定仪.pdf
252.41KB下载
