全球领先的时间频率同步系统供应商
《SYN4607型B码-PCI授时卡》视频
b码时统卡说明

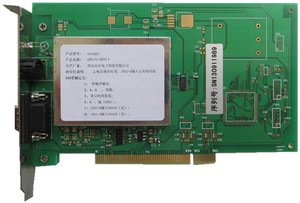

SYN4607型B码-PCI授时卡

产品概述

SYN4607型B码-PCI授时卡是由西安同步电子科技有限公司精心设计、自行研发生产的一款PCI授时型板卡,将输入的IRIG-B(DC)码转换成客户需要的1路包含日期、时间的串口时间报文及1PPS秒脉冲信号,供用户使用。本产品的特点为硬件解码,实现高精度解码,是建立时间尺度、实现时间统一同步的实用电子仪器。

关键词:b码时统卡,b码pci授时卡,b码校时卡,b码授时板卡

产品功能

a)  接收IRIG-B码信号,输出精确的?#26412;?#26102;间时、分、秒及年、月、日等;

b)  输出秒脉冲(PPS)时标同步脉冲信号。

c)  给PC机校时。pcib码卡

产品特点

a)  高精密,全自动,无人值守,免维护;

a)  对主要电路部分采用金属外壳屏蔽,抗干扰能力强;

b)  功耗小,可靠性高,可长期连续稳定工作。

c)  安装简便:该产品可直?#30828;?#20837;计算机(或工控机)的PCI扩展槽。

典型应用

1)  计算机网络、计算机应用系统、流程控制管理系统;

2)  广泛应用于电力、交通、通讯、网络同步、数据同步等需要对时、计时和守时的领域。;

3)  电厂的DCS系统、MIS系统、抄表报价系统及需要时间信息的自动化装置。

技术指标

输入信号

IRIG-B码(DC)

电平

RS422/485

解码精度

≤200ns

物理接口

DB9

输出信号

RS232C串口

路数

1

串口内容

年月日时分秒

串口格式

RMC语句

物理接口

DB9针形接头

1PPS脉冲信号

路数

1

电平

TTL

同步误差

≤200ns

物理接口

DB9针形接头

环境特性

工作温度

0℃~+50℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

供电电源

PCI插槽+5V供电,功耗小于2W

机箱尺寸

标准PCI接口: 175(长)×107mm(高)×(厚)21mm

选件

1PPS输出RS232C,RS422/485等,串口输出TTL,RS422/485等,定制宽温度范围的产品,根据客户要求定做类似产品。

相关产品选型指南

型号

输入信号

输出信号

电源

尺寸

SYN012

GPS北斗

1路IRIG-B(DC),1路IRIG-B(AC),1路串口,1路1PPS

AC220V,30W

1U,19″(上机架)(482x300x45mm)

SYN1102

GPS

2路IRIG-B(DC),1路串口,1路1PPS

AC220V,30W

便携式(265x285x100mm)

SYN1204

GPS

2路IRIG-B(DC),2路IRIG-B(AC),1路串口,1路1PPS

AC220V,30W

便携式(265x285x100mm)

SYN1340

IRIG-B码

1路串口,1路1PPS

AC220V,30W

便携式(265x285x100mm)

SYN1501

GPS

1路IRIG-B(DC),1路串口,1路1PPS

直流5V±5%

板卡(140x100x15mm)

SYN1502

1路串口

1路1PPS

1路IRIG-B(DC),1路串口,1路1PPS

直流5V±5%

板卡(80x80x13mm)

SYN1502A

GPS北斗

2路IRIG-B(DC),1路串口,1路1PPS

直流5V±5%

便携式(130x150x75mm)

SYN1510

IRIG-B码

1路串口,1路1PPS

直流5V±5%

板卡(140x100x15mm)

SYN1511

IRIG-B码

1路串口,1路1PPS

直流5V±5%

板卡(95x76.2x15mm)

SYN1513

IRIG-BDC

IRIG-BAC

1路串口,1路1PPS

直流5V±5%

板卡(160*135*18mm)

SYN1601

光电IRIG-B码

1路光电IRIG-B码输出

DC8V~30V

模块(104.5x100x28mm)

选件

GPS北斗双模接收机,恒温晶振OCXO,銣钟,定位信息输出,避雷器,定做天线电缆(50米、80米、100米等),IRIG-B交直流输出,1PPS输出RS232C,RS422/485等,串口输出TTL,RS422/485等,定制宽温度范围的产品,根据客户要求定做类似产品,各产品特性具体参照相关宣传资料。

B码时统卡文件下载
SYN4607型B码-PCI授时卡.pdf
318.92KB下载
