卫星时钟设备系统说明

SYN6104型电力时间同步系统

1 前言

 GPS电网时间同步系统,也称时间统一同步系统。主要向用户设备提供标准时间信息、时间编码(如IRIG码、DCF77码)信号和同步脉冲信号,使用户设备在统一的时间尺度上工作运行。?#35789;?#29616;电网内调度中心、发电厂站、变电站内计算机监控系统、保护装置、故?#19979;?#27874;器、?#24405;?#39034;序记录装置、安全自动装置、远动RTU?#26696;?#32423;能量管理系统、调度自动化系统、配电网自动化系统、用电负荷管理系统、电能量记费系统、电网频率按秒考核系统等的时间同步。

2 卫星时钟设备系统

2.1  设备(系统)组态

 本系统由GPS主时钟和扩展设备组成。系统(连接)示意图如图一所示。

 本系统接收GPS空间卫星发射的无线电信号,获得GPS时间信息为参考(基准)时间,同步产生时间编码信号(如IRIG-B时码)、同步脉冲信号(如1PPS、1PPM、1PPH)以及串行接口(如RS232)方式的时间报文。

电力时间同步系统

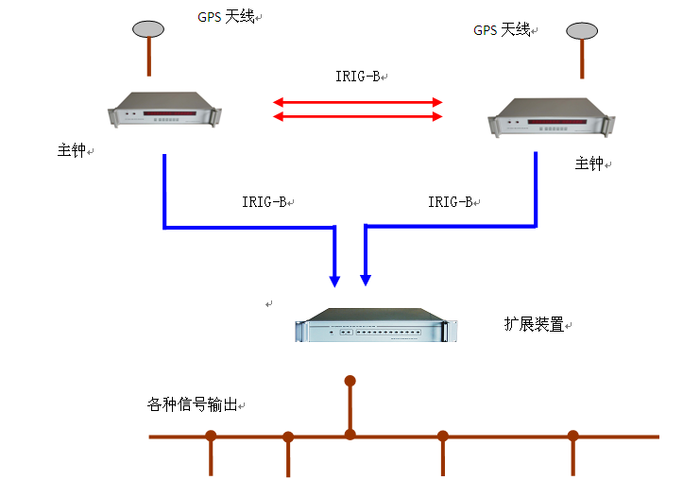

图一:系统示意图

2.2  继保小室GPS主时钟

2.2.1  GPS主时钟

继电小室由两套GPS主钟构成,本设备选用SYN4503型 标准同步时钟或者SYN4301型GPS编码同步时钟。如图二。

 GPS主时钟接收GPS空间卫星发射的无线电信号,获得GPS时间信息为参考(基准)时间,同步产生时间编码信号(如IRIG-B时码)、同步脉冲信号(如1PPS、1PPM、1PPH)以及串行接口(如RS232)方式的时间报文。

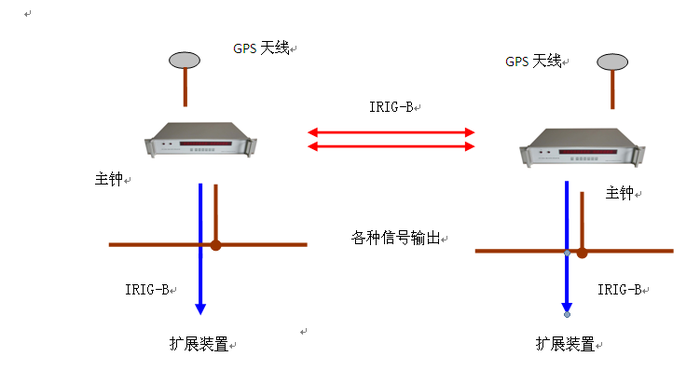

图二:GPS主时钟构成(连接)示意图

电力同步时钟

2.3  电子设备间GPS钟(扩展装置)

2.3.1  扩展装置

 电子设备间GPS钟为(时钟)扩展装置(共两面屏)。即由两套扩展装置组成本扩展装置选用,本设备选用SYN1402型IRIG—B码同步时钟扩展装置

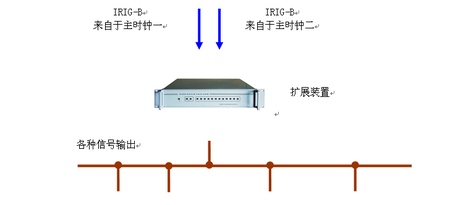

 时钟扩展装置同时接收两台GPS主时钟传送来的IRIG-B时码信号,以输入的IRIG-B时码信号为参考(基准)时间,同步产生时间编码信号(如IRIG-B时码)、同步脉冲信号(如1PPS、1PPM、1PPH)以及串行接口(如RS232)方式的时间报文。

在运行过程中,扩展装置同时输入来自两台GPS主时钟的IRIG-B时码信号,我们分别定义来自GPS主时钟一的IRIG-B信号为输入一,来自GPS主时钟二的IRIG-B信号为输入二,且默认输入为输入一,当输入一的IRIG-B时码信号出现异常时,扩展装置将自动转换到输入二上,保证扩展装置的连续、正常运行。同时,在转换后,给出状态指示。

 当扩展装置输入的两路IRIG-B时码信号同时出现异常时,扩展装置将由内部的晶体振荡器保持授时状态,使系统连续、正常运行。且外部的输入信号恢复正常后(输入的IRIG-B时码信号),扩展装置将自动转换到输入的IRIG-B时码信号上。


时间同步系统

相关产品选型?#25913;?/span>

型号

输入信号

输出信号

特色

其他

SYN107

GPS

1575MHz±5 MHz

可靠性高,蘑菇头天线

126mm

3V/5V DC

SYN107A

GPS

1575MHz±5 MHz

吸盘式天线

Φ100mm

3V/5V DC

SYN108

GPS北斗

1575MHz±5 MHz

1561MHz±4 MHz

可靠性高,蘑菇头天线

126mm

3V/5V DC

SYN108A

GPS北斗

1575MHz±5 MHz

1561MHz±4 MHz

吸盘式天线

Φ100mm

3V/5V DC

SYN109


天线蘑菇?#20998;?#26550;

性价比高

尺寸(180x50x20mm)

SYN5007B

集电极输入

差分输出

可靠性高

模块(125x70x30mm)

5V-30v dc

SYN5008A

1路GPS

8路GPS输出

抗干扰,一分八分配器

1U,19″(上机架)

AC220V,30W

SYN5008B

1路GPS北斗

8路GPS北斗输出

抗干扰,一分八分配器

1U,19″(上机架)

AC220V,30W

SYN5008C

1路GPS

2路GPS输出

抗干扰,一分二分配器

模块(71x51x16.5mm)

DC5V

SYN5008E

1路GPS北斗

2路GPS北斗输出

抗干扰,一分二分配器

模块(71x51x16.5mm)

DC5V

选件

定做天线电缆(50米、80米、100米等),扩展输出路数,根据客户要求定做类似产品。定制宽温度范围的产品,根据客户要求定做类似产品,各产品特性具体参照相关宣传资料。
