授时天线系统说明

GPS北斗天线长线缆传输系统

一、主要性能指标

本方案实现GPS/北斗卫星信号经过100米长的线缆传输后,依然能够有效的被时间服务器所接收。

GPS天线

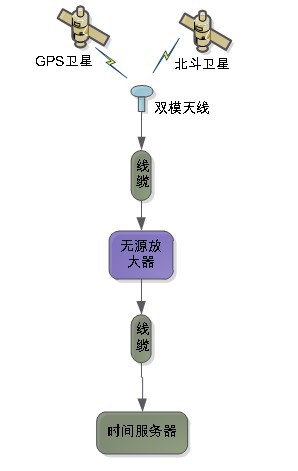

二、系统框图

本方案由一套GPS/北斗天线、两条50米?#26412;?#20026;7mm的线缆,一只低噪声放大器组成

GPS/北斗双模天线接收GPS/北斗卫星的无线电信号,天线的信号强度为45db,经过50米-7的传输线缆,大概衰减22dB,目前就剩23db的信号强度,再经过低噪声放大器,使其信号再增强26db,就变成49db了,再经过50米 -7线缆的传输就剩27db信号强度。时间服务器的最佳接收强度是27db左右,这样的强度送给时间服务器是没问题的,完全符合接收机对信号强度的要求。

三、本系统选用各模块说明:

GPS天线选用增益≥40dB的蘑菇头天线即可。

线缆选用-7的低损耗线缆,衰减系数为0.43dB/m,分成两部分,长度各50米,完全符合传输要求。

无源放大器选用增益为≥26dB的放大器,无需另外供电,只需原有的GPS接收机馈电即可工作,这样安装方便,即可?#28304;?#21040;传输要求。

相关产品选型指南

型号

输入信号

输出信号

特色

其他

SYN107

GPS

1575MHz±5 MHz

可靠性高,蘑菇头天线

126mm

3V/5V DC

SYN107A

GPS

1575MHz±5 MHz

吸盘式天线

Φ100mm

3V/5V DC

SYN108

GPS北斗

1575MHz±5 MHz

1561MHz±4 MHz

可靠性高,蘑菇头天线

126mm

3V/5V DC

SYN108A

GPS北斗

1575MHz±5 MHz

1561MHz±4 MHz

吸盘式天线

Φ100mm

3V/5V DC

SYN109


天线蘑菇?#20998;?#26550;

性价比高

尺寸(180x50x20mm)

SYN5007B

集电极输入

差分输出

可靠性高

模块(125x70x30mm)

5V-30v dc

SYN5008A

1路GPS

8路GPS输出

抗干扰,一分八分配器

1U,19″(上机架)

AC220V,30W

SYN5008B

1路GPS北斗

8路GPS北斗输出

抗干扰,一分八分配器

1U,19″(上机架)

AC220V,30W

SYN5008C

1路GPS

2路GPS输出

抗干扰,一分二分配器

模块(71x51x16.5mm)

DC5V

SYN5008E

1路GPS北斗

2路GPS北斗输出

抗干扰,一分二分配器

模块(71x51x16.5mm)

DC5V

选件

定做天线电缆(50米、80米、100米等),扩展输出路数,根据客户要求定做类似产品。定制宽温度范围的产品,根据客户要求定做类似产品,各产品特性具体参照相关宣传资料。

GPS北斗天线文件下载
GPS北斗天线长线缆传输系统.pdf
233.76KB下载
