b码时统说明

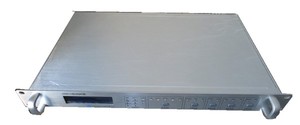

SYN012型B码时统

产品概述

 SYN012型B码时统是由西安同步电子科技有限公司精心设计、自行研发生产的一款通用性时统终端,内置高精度恒温晶振,接收GPS北斗双模卫星信号,10MHz外部参考,1PPS外部参考,IRIG-B(AC),IRIG-B(DC)等信号,使用外部时间频率信号对本机进行时间频率同步,产生IRIG-B(DC)码信号,IRIG-B(AC)码信号,网络授时信号,1PPS(秒信号)同步脉冲信号及串口时间信息,前面板显示年月日时?#32622;?#21450;主要状态等信息,并?#22411;?#27493;方式选择按键,国军标、美标选择按键,外参考选择按键,卫星选择按键等。

关键词:b码时统,b码终端,b码授时装置,b码产生装置,b码授时

产品功能

1)  GPS北斗卫星信号、两路IRIG-B(DC)码、IRIG-B(AC)码、10MHz和1PPS输入;

2)  输出高精度的10MHz频标信号;b码终端

3)  产生B码(AC)及B码(DC);

4)  输出多路定时信号;

5)  NTP网络授时功能;

产品特点

a)  高精密,全自动,无人值守,免维护,功耗小,可靠性高;

b)  内?#31185;?#29575;源具有驯服功能,无需对频率源进行标校;时统设备

c)  稳定可靠的 IRIG-B直流码和交流码接收和解码功能;

d)  主要信号的输入输出采用电气隔离电路,抗干扰、抗损坏;

e)  输出接口信号种类齐全,可根据用户需要灵活配置输出信号;

f)  宽工作温度范围,可长期连续稳定工作。

典型应用

1)  国防科研等;

技术指标

输入信号

GPS北斗接收机

频点

L1, B1

定时精度

优于30ns

跟踪灵敏度

-160dBm

双模天线

数量

1

形状

蘑菇头

线长

30

物理接口

BNC

支架

蘑菇头安装支架

IRIG-B(DC)码

(选件)

路数

2

物理接口

?#35762;?/span>

电平

RS485/422

IRIG-B(AC)码(选件)

路数

1

物理接口

?#35762;?/span>

电平

600欧姆平衡

10MHz(选件)

路数

1

波形

正弦

电平

≥5dBm

1PPS(选件)

路数

1

有效沿

上升沿

电平

TTL

输出信号

网络输出(选件)

路数

1

物理接口

RJ45

授时精度

1-10ms

支?#20013;?#35758;

NTP/SNTP  V10,V20,V30,V40,

UDP,Telnet,IP,TCP

用户容量

支持数万台客户端

吞吐量

2000次/秒

网络UDP输出(选件)

路数

1

物理接口

RJ45

协议

包含年月日时?#32622;?/span>

PTP授时(选件)

路数

1

物理接口

RJ45

授时精度

≤100ns

IRIG-B(直流电口)码

路数

1

电平

RS485/422

物理接口

?#35762;?/span>

同步精度

≤200ns

IRIG-B(交流AC)码

路数

1

电平

600Ω平衡输出

物理接口

凤凰端子

同步精度

≤10μs

1PPS脉冲信号

路数

1

电平

TTL

同步误差

≤30ns

物理接口

BNC

RS232C串口

路数

1

电平

RS232C

串口格式

RMC语句

物理接口

DB9

环境特性

工作温度

0℃~+50℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

供电电源

交流  220V±10%, 50Hz±5%,功率小于30W

机箱尺寸

1U,19″标准机箱(上机架)482mm(宽)x300(深)x45mm(高)

选件

铷原子振荡器,避雷器,定位信息输出,定做天线电缆(50米、80米、100米等),1PPS输出RS232C,RS422/485等,串口输出TTL,RS422/485等,扩展输出路数,定制宽温度范围的产品,根据客户要求定做类似产品。

相关产品选型指南

型号

输入信号

输出信号

电源

尺寸

SYN012

GPS北斗

1路IRIG-B(DC),1路IRIG-B(AC),1路串口,1路1PPS

AC220V,30W

1U,19″(上机架)(482x300x45mm)

SYN1102

GPS

2路IRIG-B(DC),1路串口,1路1PPS

AC220V,30W

便携式(265x285x100mm)

SYN1204

GPS

2路IRIG-B(DC),2路IRIG-B(AC),1路串口,1路1PPS

AC220V,30W

便携式(265x285x100mm)

SYN1340

IRIG-B码

1路串口,1路1PPS

AC220V,30W

便携式(265x285x100mm)

SYN1501

GPS

1路IRIG-B(DC),1路串口,1路1PPS

直流5V±5%

板卡(140x100x15mm)

SYN1502

1路串口

1路1PPS

1路IRIG-B(DC),1路串口,1路1PPS

直流5V±5%

板卡(80x80x13mm)

SYN1502A

GPS北斗

2路IRIG-B(DC),1路串口,1路1PPS

直流5V±5%

便携式(130x150x75mm)

SYN1510

IRIG-B码

1路串口,1路1PPS

直流5V±5%

板卡(140x100x15mm)

SYN1511

IRIG-B码

1路串口,1路1PPS

直流5V±5%

板卡(95x76.2x15mm)

SYN1513

IRIG-BDC

IRIG-BAC

1路串口,1路1PPS

直流5V±5%

板卡(160*135*18mm)

SYN1601

光电IRIG-B码

1路光电IRIG-B码输出

DC8V~30V

模块(104.5x100x28mm)

选件

GPS北斗双模接收机,恒温晶振OCXO,銣钟,定位信息输出,避雷器,定做天线电缆(50米、80米、100米等),IRIG-B交直流输出,1PPS输出RS232C,RS422/485等,串口输出TTL,RS422/485等,定制宽温度范围的产品,根据客户要求定做类似产品,各产品特性具体参照相关宣传资料。


测试报告:


b码时统文件下载
SYN012型B码时统.pdf
536.22KB下载
