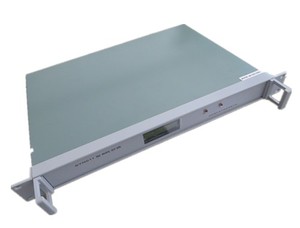

SYN011型B码时统

产品概述

SYN011型B码时统是由西安同步电子科技有限公司精心设计、自行研发生产的一款专用时统设备,从GPS/北斗卫星上/和外部输入的IRIG-B码获取标准时钟信号信息,内部采用高精度恒温晶振作为守时时钟源,建立时间参考并同步产生IRIG—B码(多模光纤接口)和RS422两种接口对其他设备进行IRIG-B码授时。网络授时接口是基于NTP/SNTP协议,从外部参考上获取标准时钟信号信息,将这些信息通过TCP/IP网络传输,为网络设备(用户)提供精确、标准、安全、可靠和多功能的时间服务。

关键词:时统,b码对时,b码时统,irig-b码

产品功能

1)  北斗/GPS信号和IRIG-B(AC)码接收自动二选一且优选接收IRIG-B(AC);

2)  产生B码(DC)多模光接口及B码(DC)RS422电接口;b码时统

3)  产生一路秒脉冲;

4)  NTP网络授时功能;

产品特点

a)  高精密,全自动,无人值守,免维护,功耗小,可靠性高;

b)  稳定可靠的 IRIG-B交流码接收和解码功能;

c)  主要信号的输入输出采用电气隔离电路,抗干扰、抗损坏;

d)  输出接口信号种类齐全,可根据用户需要灵活配置输出信号;

e)  宽工作温度范围,可长期连续稳定工作。

典型应用

1)  国防科研等;

技术指标

输入信号

GPS北斗接收机

频点

L1, B1

定时精度

≤30ns

跟踪灵敏度

-160dBm

双模天线

数量

1

形状

蘑菇头

线长

30

物理接口

BNC

支架

蘑菇头安装支架

IRIG-B

路数

1

物理接口

?#35762;?/span>

输出信号

网络输出

路数

1

物理接口

RJ45

授时精度

1-10ms

支?#20013;?#35758;

NTP v1.v2.v3&v4(RFC1119&1305),SNTP(RFC2030),SNMP,IPV4、IPV6、IPv4/IPv6 Hybrid,SSH/SCP,MD5(RFC1321),Telnet(RFC854),NTP Unicast,Broadcast,Multicast,DHCP (RFC2131),HTTP/SSL/HTTPS(RFC2616),802.11b/g/n,Telnet,UDP,TCP,FTP,NFS,PPTP/VPN等

用户容量

支持数万台客户端

吞吐量

4000次/秒

IRIG-B(直流电口)码

路数

1

电平

V.11接口

物理接口

?#35762;?/span>

同步精度

≤200ns

IRIG-B(直流光口)码

路数

5

接口

多模光纤

物理接口

ST

波长

820nm

同步精度

≤200ns

1PPS脉冲信号

路数

1

电平

TTL

同步误差

≤30ns

物理接口

BNC

RS232C串口

路数

1

电平

RS232C

串口格式

RMC语句

物理接口

DB9

环境特性

工作温度

0℃~+50℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

供电电源

交流  220V±10%, 50Hz±5%,功率小于30W

机箱尺寸

1U,19″标准机箱(上机架)482mm(宽)x300(深)x44mm(高)

选件

铷原子振荡器,避雷器,定做天线电缆(50米、80米、100米等),1PPS输出RS232C,RS422/485等,串口输出TTL,RS422/485等,扩展输出路数,定制宽温度范围的产品,根据客户要求定做类似产品。

相关产品选型指南

型号

输入信号

输出信号

电源

尺寸

SYN012

GPS北斗

1路IRIG-B(DC),1路IRIG-B(AC),1路串口,1路1PPS

AC220V,30W

1U,19″(上机架)(482x300x45mm)

SYN1102

GPS

2路IRIG-B(DC),1路串口,1路1PPS

AC220V,30W

便携式(265x285x100mm)

SYN1204

GPS

2路IRIG-B(DC),2路IRIG-B(AC),1路串口,1路1PPS

AC220V,30W

便携式(265x285x100mm)

SYN1340

IRIG-B码

1路串口,1路1PPS

AC220V,30W

便携式(265x285x100mm)

SYN1501

GPS

1路IRIG-B(DC),1路串口,1路1PPS

直流5V±5%

板卡(140x100x15mm)

SYN1502

1路串口

1路1PPS

1路IRIG-B(DC),1路串口,1路1PPS

直流5V±5%

板卡(80x80x13mm)

SYN1502A

GPS北斗

2路IRIG-B(DC),1路串口,1路1PPS

直流5V±5%

便携式(130x150x75mm)

SYN1510

IRIG-B码

1路串口,1路1PPS

直流5V±5%

板卡(140x100x15mm)

SYN1511

IRIG-B码

1路串口,1路1PPS

直流5V±5%

板卡(95x76.2x15mm)

SYN1513

IRIG-BDC

IRIG-BAC

1路串口,1路1PPS

直流5V±5%

板卡(160*135*18mm)

SYN1601

光电IRIG-B码

1路光电IRIG-B码输出

DC8V~30V

模块(104.5x100x28mm)

选件

GPS北斗双模接收机,恒温晶振OCXO,銣钟,定位信息输出,避雷器,定做天线电缆(50米、80米、100米等),IRIG-B交直流输出,1PPS输出RS232C,RS422/485等,串口输出TTL,RS422/485等,定制宽温度范围的产品,根据客户要求定做类似产品,各产品特性具体参照相关宣传资料。
