b码时统介绍

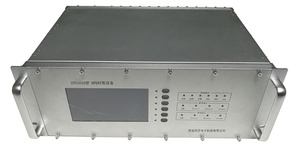

SYN1610型B码时统设备

产品概述

SYN1610型B码时统设备是由西安同步电子科技有限公司精心设计、自行研发生产的一款模块化配置的通用性时统终端,可接收北斗/ GPS信号/ IRIG-B码信号并与之同步,锁相授时参考源可通过前面板按键选择GPS、BD2或B码任意一种作为参考源进行系统锁相,并且输出锁相后的各种时间信息以及相应的定时信息。包括多路IRIG-B直流码和交流码输出;串行时间及信息输出;NTP网络授时,PTP系统授时等,满足多种时频信号的需要。

关键词:北斗授时系统,b码时统,时间服务器,ptp主时钟

产品功能

1)  北斗信号接收、GPS信号、IRIG-B(DC)码和IRIG-B(AC)码接收自动四选一且优选接收GPS;

2)  输出高精度的10MHz频标信号;

3)  产生B码(AC)及B码(DC);

4)  产生多种不同的时标脉冲;

5)  输出多路定时信号;

6)  锁存时间输出模块通过串口和网口?#30452;?#23558;系统的时间戳信息?#32479;觶?/span>

7)  NTP网络授时功能;B码时统

8)  PTP网络授时功能;

产品特点

a)  高精密,全自动,无人值守,免维护,功耗小,可靠性高;

b)  内部频率源具有驯服功能,无需对频率源进行标校;

c)  稳定可靠的 IRIG-B直流码和交流码接收和解码功能;

d)  主要信号的输入输出采用电气隔离电路,抗干扰、抗损坏;

e)  输出接口信号种类齐全,可根据用户需要灵活配置输出信号;

f)  宽工作温度范围,可长期连续稳定工作。

典型应用

1)  国防科研等;

技术指标

输入信号

GPS北斗接收机

频点

L1, B1

定时精度

≤30ns

跟踪灵敏度

-160dBm

双模天线

数量

1

形状

蘑菇头

线长

30

物理接口

BNC

支架

蘑菇头安装支架

IRIG-B

路数

1

物理接口

?#35762;?/span>

输出信号

网络输出

路数

1

物理接口

RJ45

授时精度

1-10ms

支?#20013;?#35758;

NTP/SNTP  V10,V20,V30,V40,

UDP,Telnet,IP,TCP

用户容量

支持数万台客户端

吞吐量

2000次/秒

PTP授时

路数

1

物理接口

RJ45

授时精度

≤100ns

IRIG-B(直流电口)码

路数

1

电平

V.11接口

物理接口

?#35762;?/span>

同步精度

≤200ns

IRIG-B(交流AC)码

路数

4

电平

600Ω平衡输出

物理接口

凤凰端子

同步精度

≤10μs

1PPS脉冲信号

路数

1

电平

TTL

同步误差

≤30ns

物理接口

BNC

RS232C串口

路数

1

电平

RS232C

串口格式

RMC语句

物理接口

DB9

环境特性

工作温度

0℃~+50℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

供电电源

交流  220V±10%, 50Hz±5%,功率小于30W

机箱尺寸

4U,19″标准机箱(上机架)482mm(宽)x300(深)x176mm(高)

选件

铷原子振荡器,避雷器,定做天线电缆(50米、80米、100米等),1PPS输出RS232C,RS422/485等,串口输出TTL,RS422/485等,扩展输出路数,定制宽温度范围的产品,根据客户要求定做类似产品。

相关产品选型指南

型号

输入信号

输出信号

其他

SYN012型B码时统

GPS北斗

1路IRIG-B(DC),1路IRIG-B(AC),1路串口,1路1PPS

1U,19″(482x300x45mm)AC220V,10W

SYN1102型IRIG-B码产生器

GPS

2路IRIG-B(DC),1路串口,1路1PPS

便携式(265x285x100mm)AC220V,10W

SYN1204型IRIG-B码产生器

GPS

2路IRIG-B(DC),2路IRIG-B(AC),1路串口,1路1PPS

便携式(265x285x100mm)AC220V,10W

SYN1340型IRIG-B码解码器

IRIG-B码

1路串口,1路1PPS

便携式(265x285x100mm)AC220V,10W

SYN1501型IRIG-B码产生板

GPS

1路IRIG-B(DC),1路串口,1路1PPS

板卡(140x100x15mm)

直流5V±5%

SYN1502型IRIG-B码产生板

1路串口

1路1PPS

1路IRIG-B(DC),1路串口,1路1PPS

板卡(80x80x13mm)

直流5V±5%

SYN1502A型IRIG-B码产生器

GPS北斗

2路IRIG-B(DC),1路串口,1路1PPS

便携式(130x150x75mm)直流5V±5%

SYN1510型IRIG-B码接收板

IRIG-B码

1路串口,1路1PPS

板卡(140x100x15mm)

直流5V±5%

SYN1511型IRIG-B码接收板

IRIG-B码

1路串口,1路1PPS

板卡(95x76.2x15mm)

直流5V±5%

SYN1513型IRIG-B码解码板

IRIG-BDC

IRIG-BAC

1路串口,1路1PPS

板卡(160*135*18mm)

直流5V±5%

SYN1601型IRIG-B码线路转换器(光电互转)

光电IRIG-B码

1路光电IRIG-B码输出

模块(104.5x100x28mm)

DC8V~30V

SYN1401型时标分配器

IRIG-B码

9路IRIG-B码输出

1U,19″(482x300x45mm)AC220V,15W

选件

GPS北斗双模接收机,恒温晶振OCXO,銣钟,定位信息输出,避雷器,定做天线电缆(50米、80米、100米等),IRIG-B交直流输出,1PPS输出RS232C,RS422/485等,串口输出TTL,RS422/485等,定制宽温度范围的产品,根据客户要求定做类似产品,各产品特性具体参照相关宣传资料。



常见问题

Q1 我选择的这款b码时统有货吗?什么时候能发货?

答:您看的这款b码时统一般都是没有现货?#27169;?#38656;要定制生产?#27169;?#19968;般付款后4-6周发货!

Q2 我买到的这款b码时统发货后多久能到?运输安全吗?

答:本厂大部分b码时统默认选择四通一达,具体?#20132;?#39044;计时间一般为3-5天。本厂运输b码时统内有10-20cm珍珠棉保护,外有5层厚纸箱子,非常安全。

Q3 我购买的这套b码时统?#21450;?#21547;什么配件?

答?#20309;页?#30340;一套b码时统一般包括主机+授时天线+天线支架+电源线+网线+串口线+说明书+光盘+?#32454;?#35777;,一般客户购买后可以直接使用,不需要再购买其他配件。

b码时统 +b码对时天线+b码对时支架+其他

Q4 开的是增?#34987;?#26159;普?#20445;?/span>

答:我司可提供17%增票和3%普票。

Q5 支持什么付款方式?

答:开票需要公对公转账或者现金,款到发货,不支持货到付款。

Q6 b码时统设备接收和发送的IRIG-B码有哪种格式

答:我司b码时统设备默认接收和发送国军标格式IRIG-B码,也可以选择IEEE1344格式IRIG-B码,购买前务必搞清楚。

b码时统文件下载
SYN1610型B码时统设备.pdf
263.45KB下载
