《SYN921型USB读写模块》视频
USB读写模块说明

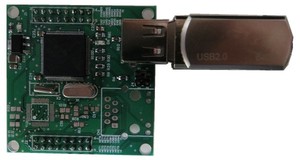

SYN921型USB读写模块

产品概述

SYN921型 USB读写模块是由西安同步电子科技有限公司精心设计研发的一款超高性价比的U盘读写模块。目前基于USB2.0接口的移动存储设备已经被广泛使用,尤其是采用USB-FLASH技术的U盘(含闪盘、USB 闪存盘、USB 移动硬盘等),已经成为很常用的移动存储设备,U盘比闪存?#23376;?#37319;购和携带,产品的容量由几年前的16M增加到现在的128G,有多种容量可选。很多单片机系统都需要存储器,所以单片机系统可以直接采用U盘作为大容量的移动存储器,并且方便与使用WINDOWS 操作系统的计算机交换数据,主要应用于便携仪器或者嵌入式数据采集系统的外挂式海量存储。

USB读写模块用于向嵌入式系统/单片机系统提供读写U盘中文件数据的接口,基本不需要占用太多单片机系统的存储空间,支持常用的USB 存储设备(包括U 盘/USB 硬盘/USB 闪存盘/USB 读卡器)。

关键词:单片机读写U盘,U盘读写模块,单片机 u盘,单片机串口写U盘

产品功能

1)  支持SPI 接口或者异步串口,单片机/DSP/MCU/MPU 等控制器可以通过上述任何一种通讯接口控制,存取U盘中的文件;

2)  带有标准USB2.0接口,遵循USB2.0协议规范,采用十多条精简命令完成所有读写过程,包括:USB设备自检,打开、新建或删除文件、创建子目录、对文件进行读写,查询物理容量、查询剩余空间等,用户不必了解USB协议,直接嵌入用户系?#24120;?#21487;全面兼容所有遵守USB协议规范的移动存储器(如U盘及USB接口的移动硬盘等)。

3)  可?#28304;?#24314;TXT、二进制、Word、 Excel等各种类型文件;

产品特点单片机读写U盘

a)  性价比高,应用广泛;

b)  兼容性强,可靠性高,安装简便;

c)  功耗低、体积小、经济实用;

典型应用

1)   USB读写模块用于向嵌入式系统/单片机系统提供读写U盘中文件数据的接口,基本不需要占用太多单片机系统的存储空间,支持常用的USB 存储设备(包括U 盘/USB 硬盘/USB 闪存盘/USB 读卡器)。

技术指标

通信接口

SPI

路数

1路

电平

3.3v TTL

物理接口

双排插针

RS232串口

路数

1路

波特率

9600,57600,115200(可选)

电平

3.3V TTL

物理接口

双排插针

U盘

规?#20960;?#24335;

USB2.0

最大存储

兼容绝大多数U盘

操作指令

15条

环境特性

工作温度

-40℃~+80℃

相对湿度

≤90%(40℃)

存储温度

-40℃~+80℃

供电电源

直流5V±5%,功率小于1W

机箱尺寸

50x50x15mm(长x宽x高)

选件

根据客户要求定制不同功能的产品

相关产品选型指南

型号

输入信号

输出信号

特色

其他

SYN107

GPS

1575MHz±5 MHz

可靠性高,蘑菇头天线

126mm

3V/5V DC

SYN107A

GPS

1575MHz±5 MHz

吸盘式天线

Φ100mm

3V/5V DC

SYN108

GPS北斗

1575MHz±5 MHz

1561MHz±4 MHz

可靠性高,蘑菇头天线

126mm

3V/5V DC

SYN108A

GPS北斗

1575MHz±5 MHz

1561MHz±4 MHz

吸盘式天线

Φ100mm

3V/5V DC

SYN109


天线蘑菇?#20998;?#26550;

性价比高

尺寸(180x50x20mm)

SYN5007B

集电极输入

差分输出

可靠性高

模块(125x70x30mm)

5V-30v dc

SYN5008A

1路GPS

8路GPS输出

抗干扰,一分八分配器

1U,19″(上机架)

AC220V,30W

SYN5008B

1路GPS北斗

8路GPS北斗输出

抗干扰,一分八分配器

1U,19″(上机架)

AC220V,30W

SYN5008C

1路GPS

2路GPS输出

抗干扰,一分二分配器

模块(71x51x16.5mm)

DC5V

SYN5008E

1路GPS北斗

2路GPS北斗输出

抗干扰,一分二分配器

模块(71x51x16.5mm)

DC5V

选件

定做天线电缆(50米、80米、100米等),扩展输出路数,根据客户要求定做类似产品。定制宽温度范围的产品,根据客户要求定做类似产品,各产品特性具体参照相关宣传资料。



usb读写模块文件下载
SYN921型 USB读写模块.pdf
198.95KB下载
