《SYN3305型驯服高稳晶振频率标准》视频
gps驯服晶振说明

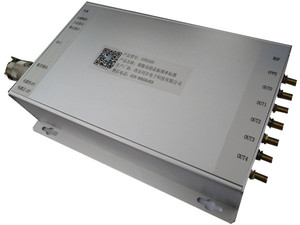

SYN3305型驯服高稳晶振频率标准

产品概述

SYN3305型驯服高稳晶振频率标准是由西安同步电子科技有限公司精心设计、自行研发生产的一款高精度gps驯服晶振频率源,内装OCX0恒温晶体振荡器,接收卫星信号,使恒温晶振输出频率同步于卫星铯原子钟信号上,当内部锁相环工作正常后,本产品能自动学习锁相过程,在卫星信号丢失后自动复现这个过程。在断开外部参考一定长的一段时间内保持锁定前的状态。提高了频率信号的长期稳定性和准确度,能够提供铯钟?#32771;?#30340;高精度时间频率标准,是一款高性价比时频产品。

关键词:石英频标,gps驯服晶振,gps 晶振,频率标准,高精度时钟源

产品功能

1)  提供1路标准的10MHz信号(可选?#25105;?#39057;率输出,最多同时提供3种频率输出,路数最多扩展5路);

2)  提供1路1PPS脉冲信号;

3)  提供1路RS232时间信号;gps锁相模块

产品特点

a)  快速锁定;

b)  高准确度;

c)  高可靠性;

d)  可长期连续稳定工作。

典型应用

1)  航空航天、飞行器跟踪与测控、通信、天文、气象;

2)  同步广播、数字电视、单频网系统、同步采集系统;

3)  无线基站,网络同步;

4)  科研院所,计量单位等。

技术指标


输入信号

GPS接收机

频点

L1

定时精度

≤30ns

跟踪灵敏度

-160dBm

GPS天线

数量

1

形状

蘑菇头

线长

30

物理接口

SMA

支架

蘑菇头安装支架

外参考输入(选件)

路数

1

幅度

TTL

有效沿

上升沿

频率

1Hz(可选其他频率)

物理接口

SMA

输出信号

10MHz

路数

波形

方波

幅度

3.3V

频率准确度

≤2E-12(跟踪到GPS信号24小时后平均值)

≤5E-10(当GPS信号失效,24小时保持精度)

物理接口

SMA

1PPS脉冲信号

路数

1

电平

TTL

同步误差

≤30ns

物理接口

SMA

RS232C串口

路数

1

电平

RS232C

物理接口

DB9

环境特性

工作温度

0℃~+50℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

供电电源

5V直流供电,约小于10W,开机15W(可选12v)

机箱尺寸

56*158*220mm(安装尺寸145*180mm)

选件

GPS北斗双模接收机,GPS北斗GLONASS三模接收机,铷原子振荡器,避雷器,定做天线电缆(50米、80米、100米等),输出27MHZ,2MHz等等各种频率信号,小于200MHz?#25105;?#39057;率,输出方波,正弦可选,扩展输出路数,1u标准机箱,定制宽温度?#27573;?#30340;产品,根据客户要求定做类似产品。


相关产品选型指南

型号

输入信号

输出信号

特色

尺寸

SYN3102型铷原子频率标准

内置銣钟

4路10MHz

性价比高

1U,19″(上机架)(482x300x45mm)

SYN3204型GPS驯服铷原子频率标准

GPS

4路10MHz,1路串口,1路1PPS

GPS驯服銣钟

1U,19″(上机架)(482x300x45mm)

SYN32.768MHzGPS北斗锁相模块

GPS北斗

1路32.768MHz,1路1PPS

特色:GPS驯服晶振

GPS驯服晶振

板卡(150×130×20mm)直流5V±5%,3.5W

SYN100MHzGPS锁相板

GPS

1路100MHz,1路1PPS

GPS驯服晶振

板卡(150×130×20mm)直流5V±5%,3.5W

SYN3301型高稳晶振

内置晶振

4路10MHz

高稳定度,低相噪

1U,19″(上机架)(482x300x45mm)AC220V,30W

SYN3305型驯服高稳晶振频率标准

GPS,

1PPS

1路10MHz,1路串口,1路1PPS

GPS驯服晶振

板卡(56*158*220mmmm)直流5V±5%

SYN4102型 GPS同步时钟源

GPS

1路10MHz,1路串口,1路1PPS

GPS驯服晶振

1U,19″(上机架)(482x300x45mm)交流 220V±10%

SYN4104型数字网同步时钟

GPS

2路E1,2路2048K,1路1PPS

通信专用

1U,19″(上机架)(482x300x45mm)

SYN4201型同步分频钟

8路10mhz

8路1PPS

同步分频

1U,19″(上机架)(482x300x45mm)

SYN4505型标准同步时钟

GPS北斗GLONASS

直流IRIG-B码

10路IRIG-B码,1路NTP,5路1PPM空接点,5路1PPS空接点,5路报警,

多模接收机,多种时钟输出

4U,19″(上机架)

AC220V,30W

选件

GPS北斗双模接收机,恒温晶振OCXO,銣钟,定位信息输出,避雷器,定做天线电缆(50米、80米、100米等),多路频率输出,IRIG-B交直流输出,1PPS输出RS232C,RS422/485等,串口输出TTL,RS422/485等,定制宽温度?#27573;?#30340;产品,根据客户要求定做类似产品,各产品特性具体参照相关宣传资料。

gps驯服晶振资料下载
JJF 1206-2008频率标准与数字时钟的远程校准规范.pdf
1.82MB下载
JJG 722-2018标准数字时钟检定规程.pdf
4.12MB下载
SYN3305型驯服高稳晶振频率标准.pdf
198.98KB下载
