GPS授时天线说明

SYN107型GPS授时天线

产品概述

SYN107型GPS授时天线主要使用在基站、电力、时钟等需要精密授时的场合。

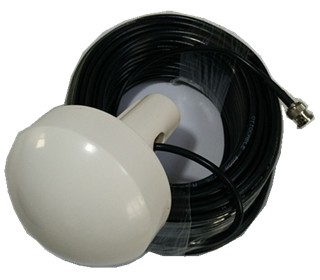

GPS授时天线

技术指标


电气特性

频率范围

1575MHz±5 MHz

极化方式

右旋圆极化

天线增益

≥40dB

噪声系数

≤1.5dB

反射损耗

-14dB(即驻波比≤1.5)

P-1

≥+10dBm

干扰抑制

25dB±100MHz

供   电

3V/5V DC

外形结构

最大?#26412;?/span>

φ96mm

长    度

126mm

连接电缆

30或任选

连接器

N型(阴)、BNC或其他

安装方式

螺纹(G3/4英制管螺纹)连接

环?#31243;?#24615;

-45 ~ ­+85­

-50 ~ +90

湿

100%

-45 ~ ­+85­

定制

根据客户需求定制类似产品


相关产品选型指南

型号

输入信号

输出信号

特色

其他

SYN107

GPS

1575MHz±5 MHz

可靠性高,蘑菇头天线

126mm

3V/5V DC

SYN107A

GPS

1575MHz±5 MHz

吸盘式天线

Φ100mm

3V/5V DC

SYN108

GPS北斗

1575MHz±5 MHz

1561MHz±4 MHz

可靠性高,蘑菇头天线

126mm

3V/5V DC

SYN108A

GPS北斗

1575MHz±5 MHz

1561MHz±4 MHz

吸盘式天线

Φ100mm

3V/5V DC

SYN109


天线蘑菇?#20998;?#26550;

性价比高

尺寸(180x50x20mm)

SYN5007B

集电极输入

差分输出

可靠性高

模块(125x70x30mm)

5V-30v dc

SYN5008A

1路GPS

8路GPS输出

抗干扰,一分八分配器

1U,19″(上机架)

AC220V,30W

SYN5008B

1路GPS北斗

8路GPS北斗输出

抗干扰,一分八分配器

1U,19″(上机架)

AC220V,30W

SYN5008C

1路GPS

2路GPS输出

抗干扰,一分二分配器

模块(71x51x16.5mm)

DC5V

SYN5008E

1路GPS北斗

2路GPS北斗输出

抗干扰,一分二分配器

模块(71x51x16.5mm)

DC5V

选件

定做天线电缆(50米、80米、100米等),扩展输出路数,根据客户要求定做类似产品。定制宽温度范围的产品,根据客户要求定做类似产品,各产品特性具体参照相关宣传资料。

GPS授时天线资料下载
SYN107型GPS授时天线.pdf
124.22KB下载
