分频钟介绍

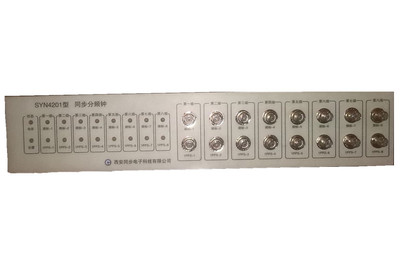

SYN4201型同步分频钟

产品概述

SYN4201型同步分频钟是由西安同步电子科技有限公司精心设计、自行研发生产的一款高精度分频时钟,对输入的8路10MHz正弦信号分别进?#22411;?#27493;分频处理,相应的输出8路1PPS,供用户测试使用。

关键词:同步分频,分频钟

产品功能分频钟

1)  输入8路10MHz正弦信号;

2)  输出8路1PPS脉冲信号。

产品特点

a)  高准确度;

b)  高可靠性;

c)  可长期连续稳定工作。

典型应用

1)  计量部门;

技术指标


输入信号

10MHz

路数

8

波形

正弦

物理接口

BNC

输出信号

1PPS脉冲信号

路数

8

电平

TTL,上升沿

物理接口

BNC

环?#31243;?#24615;

工作温度

0℃~+50℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

供电电源

交流  220V±10%, 50Hz±5%,功率小于30W

机箱尺寸

2U,19″标准机箱(上机架)482mm(宽)x300(深)x88mm(高)

选件

根据客户要求定做类似产品。


相关产品选型指南

型号

输入信号

输出信号

特色

尺寸

SYN3102型铷原子频?#26102;?#20934;

内置銣钟

4路10MHz

性价比高

1U,19″(上机架)(482x300x45mm)

SYN3204型GPS驯服铷原子频?#26102;?#20934;

GPS

4路10MHz,1路串口,1路1PPS

GPS驯服銣钟

1U,19″(上机架)(482x300x45mm)

SYN32.768MHzGPS北斗锁相模块

GPS北斗

1路32.768MHz,1路1PPS

特色:GPS驯服晶振

GPS驯服晶振

板卡(150×130×20mm)直流5V±5%,3.5W

SYN100MHzGPS锁相板

GPS

1路100MHz,1路1PPS

GPS驯服晶振

板卡(150×130×20mm)直流5V±5%,3.5W

SYN3301型高稳晶振

内置晶振

4路10MHz

高稳定度,低相噪

1U,19″(上机架)(482x300x45mm)AC220V,30W

SYN3305型驯服高稳晶振频?#26102;?#20934;

GPS,

1PPS

1路10MHz,1路串口,1路1PPS

GPS驯服晶振

板卡(56*158*220mmmm)直流5V±5%

SYN4102型 GPS同步时钟源

GPS

1路10MHz,1路串口,1路1PPS

GPS驯服晶振

1U,19″(上机架)(482x300x45mm)交流 220V±10%

SYN4104型数字网同步时钟

GPS

2路E1,2路2048K,1路1PPS

通信专用

1U,19″(上机架)(482x300x45mm)

SYN4201型同步分频钟

8路10mhz

8路1PPS

同步分频

1U,19″(上机架)(482x300x45mm)

SYN4505型标准同步时钟

GPS北斗GLONASS

直流IRIG-B码

10路IRIG-B码,1路NTP,5路1PPM空接点,5路1PPS空接点,5路报警,

多模接收机,多种时钟输出

4U,19″(上机架)

AC220V,30W

选件

GPS北斗双模接收机,恒温晶振OCXO,銣钟,定位信息输出,避雷器,定做天线电缆(50米、80米、100米等),多路频率输出,IRIG-B交直流输出,1PPS输出RS232C,RS422/485等,串口输出TTL,RS422/485等,定制宽温度范围的产品,根据客户要求定做类似产品,各产品特性具体参照相关宣传资料。

分频钟文件下载
SYN4201型同步分频钟.pdf
338.4KB下载
