《SYN1601型IRIG-B码线路转换器(光电互转)》视频
IRIG-B码线路转换器详解

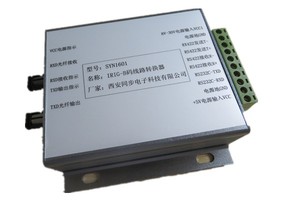

SYN1601型IRIG-B码线路转换器(光电互转)

产品概述

SYN1601型IRIG-B码线路转换器是由西安同步电子科技有限公司精心设计、自行研发生产的一款线缆转换设备,该模块将输入的IRIG-B码电信号或者光信号进行光电相互转换,即输入IRIG-B电信号输出IRIG-B码光信号,输入IRIG-B光信号输出IRIG-B码电信号,是实现光纤信道传输时间同步系统的实用电子设备。线路转换器由于采用光纤作为传输介质,具有隔离高电压、防电磁干扰、抗雷击等优点,广泛应用于各种工业控制,分布数据采集等场合,特别适合电力系统自动化、交通控?#39057;?#37096;门。

关键词:b码校时,b码校时器,irig-b码授时,直流b码

产品功能

1)  输入1路IRIG-B码光信号,输出1路IRIG-B码RS-422电信;

2)  输入1路IRIG-B码RS-422电信号,输出1路IRIG-B码光信号;

3)  输入1路IRIG-B码光信号,输出1路RS-232C电信号;

4)  输入1路IRIG-B码RS-232C电信号,输出1路IRIG-B码光信号;

5)  信号流向自动识别,?#35813;?#20256;输;

6)  进口光收发模块,确保传输距离;

7)  光纤指示功能,方便现场安装调试。b码校时

产品特点

a)  体积小,功耗小;

b)  工业级设计,高可靠性;

c)  可长期连续稳定工作。

典型应用

1)  应用在工业系统需要光电相互转换的场合;

2)  广电、金融、移动通信、石油、电力、交通、工业以及国防等领域;

3)   通信装备,航空航天航海,电子信息系统。

技术指标

光端口

物理接口

SC、ST、FC可选

波长

多模820nm、850nm等,单模1310等

适用光纤

多模62.5/125μm 或50/125μm

光功率及灵敏度

≥-8dBm,≤-20dBm

通讯距离

多模1.5Km

通讯速率

最高115200  bit/s

电端口

电平

RS422/485

RS232C

供电电源

外供电源DC5V或者DC8V~30V电流0.3A

板卡尺寸

100x100x20mm

环境特性

工作温度

0℃~+50℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

选件

根据客户要求定做类似产品

相关产品选型指南

型号

输入信号

输出信号

其他

SYN012型B码时统

GPS北斗

1路IRIG-B(DC),1路IRIG-B(AC),1路串口,1路1PPS

1U,19″(482x300x45mm)AC220V,10W

SYN1102型IRIG-B码产生器

GPS

2路IRIG-B(DC),1路串口,1路1PPS

便携式(265x285x100mm)AC220V,10W

SYN1204型IRIG-B码产生器

GPS

2路IRIG-B(DC),2路IRIG-B(AC),1路串口,1路1PPS

便携式(265x285x100mm)AC220V,10W

SYN1340型IRIG-B码解码器

IRIG-B码

1路串口,1路1PPS

便携式(265x285x100mm)AC220V,10W

SYN1501型IRIG-B码产生板

GPS

1路IRIG-B(DC),1路串口,1路1PPS

板卡(140x100x15mm)

直流5V±5%

SYN1502型IRIG-B码产生板

1路串口

1路1PPS

1路IRIG-B(DC),1路串口,1路1PPS

板卡(80x80x13mm)

直流5V±5%

SYN1502A型IRIG-B码产生器

GPS北斗

2路IRIG-B(DC),1路串口,1路1PPS

便携式(130x150x75mm)直流5V±5%

SYN1510型IRIG-B码接收板

IRIG-B码

1路串口,1路1PPS

板卡(140x100x15mm)

直流5V±5%

SYN1511型IRIG-B码接收板

IRIG-B码

1路串口,1路1PPS

板卡(95x76.2x15mm)

直流5V±5%

SYN1513型IRIG-B码解码板

IRIG-BDC

IRIG-BAC

1路串口,1路1PPS

板卡(160*135*18mm)

直流5V±5%

SYN1601型IRIG-B码线路转换器(光电互转)

光电IRIG-B码

1路光电IRIG-B码输出

模块(104.5x100x28mm)

DC8V~30V

SYN1401型时标分配器

IRIG-B码

9路IRIG-B码输出

1U,19″(482x300x45mm)AC220V,15W

选件

GPS北斗双模接收机,恒温晶振OCXO,銣钟,定位信息输出,避雷器,定做天线电缆(50米、80米、100米等),IRIG-B交直流输出,1PPS输出RS232C,RS422/485等,串口输出TTL,RS422/485等,定制宽温度范围的产品,根据客户要求定做类似产品,各产品特性具体参照相关宣传资料。

常见问题

Q1 我选择的这款IRIG-B码线路转换器有货吗?什么时候能发货?

答:您看的这款IRIG-B码线路转换器一般都是有现货?#27169;?#20184;款后72小时内发货!

Q2 我买到的这款IRIG-B码线路转换器发货后多久能到?运输安全吗?

答:本厂大部分IRIG-B码线路转换器默认选择四通一达,具体到货预计时间一般为3-5天。本厂运输时间服务器内有10-20cm珍珠棉保护,外有5层厚纸箱子,非常安全。

Q3 我购买的这套IRIG-B码线路转换器?#21450;?#21547;什么配件?

答?#20309;页?#30340;一套IRIG-B码线路转换器一般包括主机+光纤跳线+电?#35789;?#37197;器+串口线+说明书+光盘+?#32454;?#35777;,一般客户购买后可以直接使用,不需要再购买其他配件。

b码对时 +其他

Q4 开的是增?#34987;?#26159;普?#20445;?/span>

答:我司可提供17%增票和3%普票。

Q5 支?#36136;?#20040;付款方式?

答:开票需要公对公转账或者现金,款到发货,不支持货到付款。

IRIG-B码线路转换器文件下载
SYN1601型IRIG-B码线路转换器.pdf
380.58KB下载
