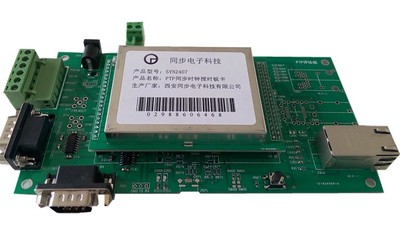

SYN2407型PTP同步时钟授时板卡

产品概述

   SYN2407型PTP同步时钟授时板卡是由西安同步电子科技有限公司精心设计、自行研发生产的一款IEEE1588(PTP)精密网络时间协议授时板卡。本系列板卡被设置为主时钟可接收GPS或北斗时钟设备送出的时间参考信息,支持多台PTP从时钟,提供亚微秒?#32771;?#30340;时间服务;当设置为从时钟时,可从网络中解析IEEE1588协议,恢复时间信息和1PPS,精度可达30纳秒。用户无需了解IEEE STD 1588V2的具体协议,可方便的?#24230;?#29992;户设备中,实现PTP高精度授时系统,是一款使用方便,集成度高的PTP授时板卡。

产品功能

1) 可灵活配置为主时钟或者从时钟;IEEE1588板卡

2) 接收外部串口时间信息及1PPS时间参考信号;

3) 10M/100M/1000M自适应网口

4) 支持P2PE2E模式。

5) 支持标准的PTPv2,即IEEE STD 1588V2-2008网络对时协议;

6) 支持组播单播模式;

7) 串口TOD输入输出支持NMEA0183(RMC和ZDA) ASCII码和中国移动时间信息。

产品特点

a) 性价比高,应用广泛,授时精度高;

b) 低功?#27169;?#20307;积小?#23376;?#38598;成;

c) 运行可靠稳定,适应复杂网络环境;

d) 完全透明,低延迟

典型应用

1) 工业自动化系统,航天航空系统,交通、能源,航天航空系统;

2) 2.5G/3G/4G/LTE基站数字化变电站,CMMB基站,数字电视数字广播,电信机房,专网通讯

技术指标

主要指标PTP网口路数1路
物理接口RJ45
以太网10M/100M/1000M自适应
协议
IEEE1588-2008(PTPv2),IP6,
IP4,TCP,DHCP,UDP,SSH,Telnet
同步精度
≤±30ns(主时钟相对于外部参考)
≤±30ns(背靠背测试)
1PPS输入路数1路
电平TTL
物理接口凤凰端子
1PPS输出路数1路
电平TTL
物理接口凤凰端子
串口TOD输入路数1路
电平TTL或者RS232C
串口格式RMC(默认)可选ZDA语句/ASII码/中国移动
物理接口RS232C为DB9,TTL为凤凰端子
串口TOD输出路数1路
电平TTL或者RS232C
串口格式RMC(默认)可选ZDA语句/ASII码/中国移动
物理接口RS232C为DB9,TTL为凤凰端子
串口配置路数1路
电平一路RS232C或者TTL或者USB
串口格式自定义命令格式
物理接口
RS232C为DB9,TTL为插针,
USB为USB Micro B接口
网口配置通过网口进行各种状态配置
环境特性工作温度0℃~+70℃

相对湿度≤90%(40℃)

存储温度-30℃~+70℃
供电电源5v直流供电,功率<2W(典型)
板卡尺寸185x100x25mm(最大尺寸),安装尺寸:160x80mm
选件定制宽温度范围的产品,根据客户要求定做类似产品。


相关产品选型指南

型号

输入信号

输出信号

尺寸

SYN2401型PTP精密主时钟

GPS

1路PTP网口,1路串口,1路1PPS

1U,19″(上机架)(482x300x45mm)AC220V,10W

SYN2403型PTP精密从时钟

1路PTP网口

1路IRIG-B(DC),1路串口,1路1PPS

便携式(265x285x100mm)AC220V,10W

SYN2407型PTP同步时钟授时板卡

1路串口

1路1PPS

1路PTP网口,1路串口,1路1PPS

板卡(185x100x25mm)

SYN2407A型IEEE1588时间同步时钟板卡

1路串口

1路1PPS

2路PTP电口,1路串口,1路1PPS

板卡(185x100x25mm)

SYN2407B型PTP对时同步板卡

1路串口

1路1PPS

1路PTP电口,1路PTP光口,1路串口,1路1PPS

板卡(185x100x25mm)

SYN2407C型PTP精密授时模块

1路串口

1路1PPS

1路RGMII,1路MDIO,1路串口,1路1PPS

板卡(90x60x20mm)

选件

GPS北斗双模接收机,恒温晶振OCXO,銣钟,定位信息输出,避雷器,定做天线电缆(50米、80米、100米等),IRIG-B?#24674;?#27969;输出,1PPS输出RS232C,RS422/485等,串口输出TTL,RS422/485等,定制宽温度范围的产品,根据客户要求定做类似产品,各产品特性具体参照相关宣传资料。
