频标比对器详解

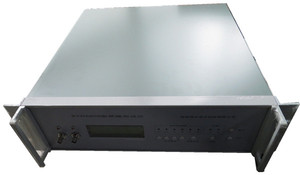

SYN5609型频稳测试仪(频标比对器)

产品概述

SYN5609型频稳测试仪(频标比对器)是由西安同步电子科技有限公司精心设计、自行研发生产的一款频率标准信号时域测量比对仪器,采用差拍法原理实现阿伦方差的测量,对输入的频率标准信号的频率准确度、短期稳定度等进行测试。通过数据处理和计算,可得到频率日波动、开机特性和频率漂移率等参数,其测量算法和数据处理完全符合国家检定规程对有关频标特性测试的规定。

关键词:频稳测试,稳定度测试,短稳测试仪

产品功能短稳测试仪

1)   对5MHz和10MHz进行比对测试;

2)   计算阿伦方差、频率日波动、开机特性和频率漂移率等。

产品特点

a)  高度集成,精度高;

b)  稳定性好,性能可靠;

c)  液晶显示面板,简洁、直观。

典型应用

1)  相控雷达阵、无线电导航系统、自动控制系统等测试;

2)  科研院所等对频率信号的质量要求?#32454;?#30340;场合;

3)  在计量部门和晶振生产厂家中测量短期稳定度。

技术指标


输入信号

路数

1

物理接口

BNC

频率范围

10MHz正弦波

输入幅度

8dBm±1dBm

输入阻抗

50Ω

被测输入信号

路数

1

物理接口

BNC

频率范围

5MHz/10MHz正弦波

输入幅度

10dBm±3dBm

输入阻抗

50Ω

相对频偏

≤±1E-7

取样时间

10ms、100ms、1s、10s

采样组数

50、100

阿伦方差

4E-10/10ms

3E-11/100ms

2E-12/1s

2E-13/10s

预热时间

不少于30分钟

环境特性

工作温度

0℃~+50℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

供电电源

交流  220V±10%, 50Hz±5%,功率小于30W

机箱尺寸

3U,19″标准机箱(上机架)482mm(宽)x480(深)x140mm(高)

选件

根据客户要求定做类似产品。


相关产品选型指南

型号

输入信号

测试功能

特色

其他

SYN5104型时间综合参数测试仪

GPS北斗

时间标准源、时差测量,时间准确度、频率准确度、报文准确度,周波测量,?#29575;?#24230;测量,时间记录

可测试绝大多数时间频率信号

4U,19″(上机架)

AC220V,30W

SYN5106型高精度时钟测试仪

GPS北斗

时间标准源、时差测量,时间准确度、频率准确度、计时误差测量

电能表时钟测试

4U,19″(上机架)

AC220V,30W

SYN5301型毫秒表时间检定仪

10MHz参考

检定机?#24471;?#34920;,电子秒表,指针式电秒表,毫秒表,数字式电秒表等等,结合了秒表检定仪、日差测量仪/校表仪、指针式电秒表检定仪、标准时间间隔发生器等4种功能

精度高,功能强大

3U,19″(上机架)

AC220V,30W

SYN5301A型秒表检定夹具

控?#39057;?#20449;号

检定机?#24471;?#34920;、电子秒表,以?#26696;?#31181;计时器等夹具

灵活方便,自动化高

模块(360x110x140mm)

SYN5301C型精密光电转换器


精密激光源一只,高精度光电探测器一只,支架两套

精度高

AC220V电?#35789;?#37197;器

SYN5602型电子停车计时收费装置检定仪

GPS北斗

可同时对1~18台电子停车计时收费表(咪表)或停车场电子计时收费装置进行检定

指标均优于JJG1010-2013《电子停车计时收费表》国家计量检定规程的各项要求

便携式手提箱

交流 220V±10%

SYN5603型GPS时间(事件)记录仪

GPS

3路脉冲信号时间记录

准确度高

1U,19″(上机架)交流 220V±10%

SYN5605型多通道时间间隔测量仪

参考10mhz

同时测量36路脉冲信号

精度高,多路同时测量

3U,19″(上机架)交流 220V±10%

SYN5605A型数字式时间间隔测量仪

参考10mhz

测量1路或者2路脉冲信号时差

高精度时间间隔测量

3U,19″(上机架)交流 220V±10%

SYN5605C型 时间相关单光子计数系统

参考10mhz

同时测量多路脉冲

ps量级精度

3U,19″(上机架)交流 220V±10%

SYN5607型相位计


相位差测量0° to 360° or ±180°

精度0.1°

3U,19″(上机架)交流 220V±10%

SYN5608型数字相位标准器


输出两路可调的高精度相位、超宽电压幅度、超低失真度的正弦波

精度0.1°

3U,19″(上机架)交流 220V±10%

SYN5610型脉冲信号发生器

参考10mhz

单通道,双通道输出

精度高

4U,19″标准机箱

SYN5619型相位噪声分析仪


对500kHz-30MHz频率同时进行相噪和稳定度测试

≤1E-13/1S   (5E-14/1s(典型值))

[email protected]<-140dBc             (<-145dBc(典型值))

4U,19″标准机箱

选件

GPS北斗双模接收机,恒温晶振OCXO,銣钟,避雷器,定做天线电缆(50米、80米、100米等),扩展输出路数,PTP测量,NTP测量,4u标准机箱,网络光电转换?#20934;?#26681;据客户要求定做类似产品。定制宽温?#30830;?#22260;的产品,根据客户要求定做类似产品,各产品特性具体参照相关宣传资料。
