温补晶振说明

SYN3627-305.250MHz温补晶振

产品概述

 SYN3627-305.250MHz恒温晶振输出1路低相噪305.250MHz正弦信号。

产品特点恒温晶振

1)  小体积,高性价比;

2)  低相噪

3)  高可靠性;

典型应用

a)  通讯、导航、雷达、侦察等领域。

技术指标

频率

305.250MHz

波形

正弦波

输出功率

≥7dBm(50Ω负载)

谐波

≤-30dBc

杂散

≤-60dBc

出厂校准

≤±0.5ppm

年老化

≤±0.1ppm

日老化率

≤±0.5ppb

温度特性

≤±2ppm

短期稳定度

≤±1ppb

电压稳定度

≤±0.1ppm

相位噪声

@ 25℃±2℃

≤-60dBc/Hz  @10Hz

≤-90dBc/Hz  @100Hz

≤-120dBc/Hz  @1KHz

≤-145dBc/Hz  @10KHz

牵引范围

≥±2ppm压控电压0~5V,正极性

工作电压

5±5%VDC

工作电流

≤65mA    @25℃,稳态时

工作温度

-40~+70℃

存储温度

-55~+90℃

封装尺寸

36*27*13   Max.mm

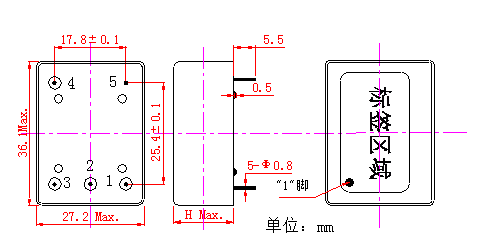

封装尺寸图:

低噪声恒温晶振尺寸

引脚功能:


管脚

功能

1

压控输入 VC

2

参考电压Vref\NC

3

电源输入 VS

4

信号输出 OUT

5

地 GND

温补晶振文件下载
SYN3627-305.250MHz温补晶振.pdf
150.13KB下载
