全球领先的时间频率同步系统供应商
北斗gps时钟源

采用北斗gps时钟源实现双时钟校时方案

 二维码 1398
发表时间:2017-08-14 18:25作者:syn029来源:西安同步原创

双时钟校时就是同时接受北斗和gps卫星信号,两种卫星信号相互作为备份,实现冗余授时的方案。准确的时间对于广播系统的定时自动化播出具有重要的意义。现行的广播系统普遍通过全球定位系统(GPS)授时,随着北斗卫星定位系统的逐渐成熟,总控播出传输和制播网系统采用更安全的双时钟校时方案。

1、卫星授时系统

世界可分为?#27597;?#32500;度,除了立体三维空间,还有时间这个维度。对于任何运动物体的描述都要使用这?#27597;?#32500;度。准确的时间离不开精准的时钟,现阶段普遍采用原子钟作为授时母钟。我国设有国家授时?#34892;模?#36127;责北京时间的精准授时工作。卫星定位系统的卫星中设有精准的时钟,卫星可?#28304;?#25480;时?#34892;?#33719;取准确时间,通过卫星覆盖为用户提供基于位置的精确授时服务。卫星定位系统是普通用户获取精准时间最直接有效的手段。

现行卫星定位系统主要包括:美国全球定位系统(GPS),?#20998;?#20285;利略系统,俄罗斯格洛纳斯(Glonass)系统和我国的北斗卫星定位系统。全球定位系统使用最广泛、覆盖?#27573;?#26368;广,是常用的卫星定位系统。现行卫星授时系统普遍采用全球定位系统,随着北斗系统对中国地区的完全覆盖,国内地区可以采用北斗系统授时。

2、北斗卫星时钟源

北斗卫星定位系统是由中国建立的区域导航定位系统。该北斗一代系统由三颗(两颗工作卫星、一颗备用卫星)北斗定位卫星(北斗一号)、地面控制?#34892;?#20026;主的地面部份和北斗用户终端三部分组成。北斗二代是全球导航定位系统,目前定位授时精度和gps相当。北斗定位系统可向用户提供二十四小时即时定位服务,授时精度可达数十纳秒(ns)的同步精度,其定位精度与GPS相当。

3、GPS时钟源

全球定位系统(GPS)由一组美国国防部在1978年开始陆续发射的卫星所组成,共有24颗卫星运行在6个地心轨道平面内,根据时间和地点,地球上可见的卫星数量一直在4颗至11颗之间变化。GPS时钟是一种接受GPS卫星发射的低功率无线电信号,通过计算得出GPS时间的接收装置。为获得准确的GPS时间,GPS时钟必须先接收至少4颗GPS卫星的信号,计算出自己所在的三维位置。在已经得出具体位置后,GPS时钟只要接收到1颗GPS卫星信号就能保证时钟的走时准确性。

4、北斗gps时钟源的优劣

(1)覆盖?#27573;А?#21271;斗卫星定位系统基本能覆盖我国大部及周边邻国部分地区,全球定位系统覆盖全球。对于中国地区使用基本无差别。

(2)卫星数量。全球定位系统由6个轨道的24颗卫星组成。北斗卫星定位系统建设初期,卫星数量较少,后续全球覆盖需要增加卫星数量达到35颗。

(3)实时性。由于计算传输机制不同,GPS系统是被动式直接传输,实时信号;北斗系统需要将申请传回?#34892;?#25511;制系统,再将数据送回,在实时性上不如GPS系统,但可?#28304;?#36755;短消息。

综上所述,现阶段GPS系统成熟稳定,北斗系统仍在建设过程?#26657;?#31995;统性能会逐渐提升。在北斗系统建设完成后,与GPS相比有一定优势存在,特别是在GPS系统限制使用可能的情况下,更具战略意义。

5、时钟系统工作原理

现行广播系统普遍采用单独全球定位系统授时的方式,存在的安全隐患因素不能忽视。新型时钟系统同时采用全球定位系统和北斗系统双授时,避免了单独系统来源带来的不稳定因素。

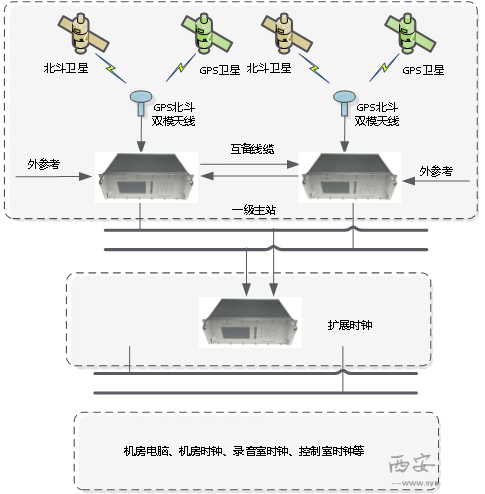

北斗gps时钟源工作示意图

架设北斗GPS时钟源两套,通过扩展时钟输出一套时码流对广播系统的所有设备进行校时,同时末端扩展出多个子钟,便于使用。同步系统通过两台同步发生器产生标准的同步信号,为调音台及矩阵提供参考脉冲,从而保证全系统数字化的准确性。

时钟系统采用双时钟源构架,北斗gps时钟源采用专用的卫星接收机接收GPS北斗信号并解调AC码得到时码和秒脉冲,作为时间系统的参考标准,同步系统时钟。同样,SYN4505型标准同步时钟通过接收北斗gps卫星系统发射的时码信号,获得标准时钟。两路卫星校时互为备份,用时钟扩展装置进?#26143;?#25442;,得?#38454;?#20248;时码后,输出到后级的分配中继器,最终分配至最末级用户。

6、时钟系统应用

时钟扩展装置输出的时钟码流,不仅为机房各种数字时钟提供时间,还为总控矩阵和服务器系统提供统一的时间。一套广播系统应使用相同的标准时间,因此,要求所有校时选择相同的时间源。

统一的标准时间在自动化播出方面有重要作用。矩阵控制电脑,通过校时软件使得矩阵控制系统保持时间同步;制播网系统内设置校时服务器,工作?#23601;?#36807;软件校时,使得所有工作站时间相同。这样就能通过制定矩阵的播出表单,根据表单定时切换播出通路实现自动化播出。整个系统更多的依靠计算机系统后台操作,可以更加精确的切换,避免人员操作失误。配?#29616;?#25773;网系统播出站的精确定时播出内容,可以实现播出内容无缝衔接,避免混播和空播?#20219;?#39064;的发生。在保证精确播出的同时,极大的节省人力,避免人工操作带来的不确定性。

7、北斗GPS时钟源厂家

西安同步电子科技有限公司生产研发北斗gps时钟源,具有核心自主知识产权,所有产品均是自行研发,通过技术主导,推动产品的销售。公司?#38047;?#25216;术人人员11人,均是从事时钟行业多年的高级工程师,技术实力雄厚,产品种类齐全,是理想的一站式北斗gps时钟源服务商。
