B码授时终端-SYN013介绍

B码授时终端原理及应用概述

 二维码 1052
发表时间:2017-07-18 09:29作者:小马来源:西安同步原创

一、授时终端概述

随着科学技术的迅猛发展,对精密时间、时间的准确度以及频率稳定度等要求越来越高。近年来,北斗卫星导航定位授时系统迅速崛起,基于北斗授时的B码授时终端也应运而生。

北斗授时时统中,接收北斗二代卫星发射的无线电定位定时信号实现NTP、B码、PTP和串口等的高精度授时服务。B码是其中一种应用最为广泛的专用时间码,其特点是速率适中、编码信息量丰富、通用规范及使用灵活方便。基于北斗授时的B码授时终端在靶场测量、控制、计算、通信、气象和电力等领域得到了越来越广泛的应用。

二、B码组成与原理

B码是一种国际通用的靶场测量与时间统一系统专用时间码,主要用于保持被控对象与测量系统时间的高度统一,并提供高精度的时间信号。

目前,国内通用的B码格式分2个版本,即GJB2991-1997《B时间码接口终端通用规范》规定的97版B码和GJB2991-2008《B时间码接口终端通用规范》规定的2008版B码B码的时间信息采用BCD码编码表示,其编码格式可参考GJB2991-1997《B时间码接口终端通用规范》中B格式时间码图。

B码的时帧速率为1帧/s,1帧包含100个脉冲(码元),码元周期为10ms。每个码元序号由索引计数所确定,索引计数由准时点起,从0~99。码元脉宽分为5ms、2ms和8ms,2ms表征二进制“0?#20445;?ms表征二进制“1?#20445;?ms表征位置识别标志“P”。帧格式中,Pr为帧参考点,其宽度为8ms。每10个码元有一个位置识别标志:P1,P2,P3,…,P9,P0,它们均为8ms宽度。

B码格式

一个时间格式帧从帧参考标志开始,连续2个8ms宽脉冲表明时帧中秒的开始,从第2个8ms开始对码元进行编码,分别为第0,1,2,…,99个码元。97版B码其时间编码信息包含秒、分、时和天,2008版B码相对于97版B码,增加了闰秒修正标志和年的编码。其中,年的个位和十位的BCD编码交替出现在索引计数的45~48位,闰秒标志用于控制B码终端进行闰秒调整,闰秒标志码元为索引计数为27、28所对应的2个码元。

用户在解调2008版B码时间时,需要?#32454;?#21442;照GJB2991-2008《B时间码接口终端通用规范》里关于闰秒的说明,即当B码传输的时间需要向后闰秒调整时,闰秒标志编码为01;当需要向前闰秒调整时,闰秒标志编码为10。

三、B码授时终端结构

B码授时终端能解决靶场测量、通信等行业应用中的时间同步问题。B码授时一般采用主从结构,B码授时终端为主机,位于各个用户端的解码终端为从机。主机输出B码,并分发给各用户端;用户端按照B码帧结构进行解码,可以恢复出时间,从而实现B码授时。

四、授时终端应用总结

随着北斗卫星导航系统的不断完善,北斗授时能力会不断提升,同时随着各类授时手段的不断丰富,基于北斗系统的授时应用会逐步得到扩展。基于北斗系统的B码授时终端,其在溯源到北斗系统时间的基础上,同步输出DC-B码和AC-B码,可作为北斗授时的一种典型应用,装备于卫星地面应用系统、通信与?#23500;?#31995;统、智能景区等多个领域,为各行业用户提供高精度授时服务。

五、B码授时终端相关产品

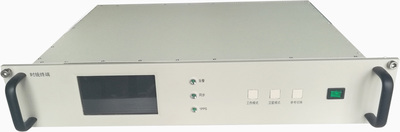

B码授时终端

SYN013型时统终端是由西安同步公司研发的军用B码授时终端。授时终端接收GPS北斗及两路B码输入,驯服内部铷原子频?#26102;?#20934;,输出直流B码,多路低相噪10mhz,NTP/SNTP,PTP,TOD,1PPS,UDP监控等时钟信号,经过各种严苛环境测试,是理想的军用授时终端设备。

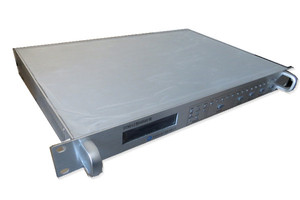

B码时统

SYN012型B码时统是内置OCXO,接收GPS北斗信号,10MHz,1PPS,B(AC),B(DC)等参考源信号,驯服内部ocxo,使其准确度保证在-10量级,同时产生交直流B码信号,输出NTP/SNTP/PTP等网络授时信号,并有自动同步、手动同步,守时等三种同步方式,还具有国军标和美标两种输出功能,多种外参考随意选择,三种卫星工作模式随意切换。
