测试场时统设备组成
 二维码 646
发表时间:2017-04-24 16:41作者:时统设备专家来源:西安同步原创

测试场时统设备是试验靶场的重要保障系统,用来为各种被试设备和参试设备提供统一的时间基准,保证各种测试设备高精度同步运行。受测试靶场应用需求的影响,对时统设备输出的试验过程控制信息、标准时间信息和标准频率信息信号质量要求较高,为了达?#36739;?#24212;的技术指标,需要对时统设备的误差来源和影响进行分析,从而采取可行的、有针对性的处理措施,实现系统的技术性能和经济性能的统一。

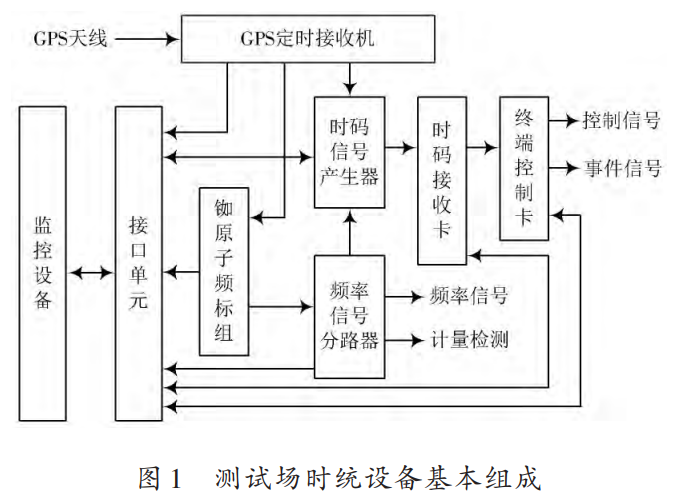

测试场时统设备是基于GPS授时的时间统一系统,基本组成[1]见图1。

时统设备

系统主要包括时统设备、监控设备和用户接口处理设备,时统设备主要有铷原子频标组、GPS定时接收机、时码信号产生器和频率信号分路器组成,用来为用户设备提供多种时间信息和频率信息;监控设备主要由计算机和接口单元组成,用来实时监控时统设备和用户接口处理设备的工作状态;用户接口处理设备主要由时码接收卡和终端控制卡组成,用来产生用户设备的控制信号和时间信号。

GPS授时是一种高精度的定时校频方法,其输出采用标准时间IRIG?B码作为时统设备与用户设备之间接口的时间信号标准。时码接收卡从标准的时间码中解调出需要的时间信息和频率信息,并送至终端控制卡,从而实现所有的任务设备都同步于标准时间码。因此,GPS的时间信息精度、GPS定时接收机获取的时间精度、时码信号产生器的精度、时码接收终端卡的设?#39057;?#22240;素均会对定时精度产生影响。所以,只有对影响测试场时统设备的误差进行分析,才能更有针对性地采取相应措施,避免出现时间同步误差超差?#20219;?#39064;。
