时间同步测试仪-SYN5104介绍

时间同步测试仪的重要意义

 二维码 1152
发表时间:2016-12-15 10:24作者:时钟测试仪厂家来源:西安同步原创

时间同步的重要意义

随着电厂及变电站对时间精度的提高,如调度自动化系统、广域相量测量系统、继电保护及故障信息管理系统、事件顺序记录装置、变电站自动化系统、发电厂监控系统、微机继电保护装置、故障录波装置、安全自动装置、雷电定位系统、电网预决策分析系统等。其运行实行分层控制,设备的运?#22411;?#24448;要靠数百公里外的调度员指挥;电网运行瞬息万变,发生事故后更要及时处理,这些都需要有统一的时间基准。有了统一精确的时间,既可实现全厂(站)各系统在GPS(北斗)时间基准下的运行监控,?#37096;?#20197;通过事故后各开关动作、调整的先后顺序及准确时间来分析事故的原因及过程。统一精确的时间是保证电力系统安全运?#26657;?#25552;高运行水平的一个重要措施。因此,在电网内的电厂、变电站及调度中心等建立专用的时间同步系统是十分必要?#25512;?#20999;的。

当今,时间信息被广泛应用在电信、电力、航天、测绘、科技和IT等领域。无论是时间电平信号、时间报文,?#25925;?#26102;间数据包时间同步测试仪都可以进行精确测量,让用户可以对已有设备做一个准确标定。

时钟测试仪可用于现场测试,可存储测试数据,对满负荷测试,能将数据保存在U盘里,对数据进行定期保存。

时钟测试仪在进入同步状态后,能获得极高的时间精度,可以作为高精度的时间基准。

设备的整体实物图:

时间同步测试仪

产品功能

1)在结构设计上,将时间标准源、时差测量和测试结果显示三块功能实现一体化, 从而可以在一台便携式智能仪表中方便而准确地完成测试项目;

2)测试功能齐全:时间准确度、频?#39318;?#30830;度、报文准确度,周波测量,?#29575;?#24230;测量,时间记录;

3)采用GPS/北斗二代卫星定时信号控制内置振荡器提供高精度时间频?#26102;?#20934;,测量精度100 ns;

4)能直接测量,在前面板?#29616;?#25509;显示被测时钟和标准时间的时差,测量方式直观方便;

5)可便携移动,既可用于现场,又可用于检测机构;

6)可以输出时间信号与更高级的标准时间源进行比对,以标定本测试仪的精度等级。?#37096;?#29992;于给现场有需求的设备提供高精度的时间信号;

7)测量结果数据自动导出到计算机中;

8)具有7AH电池供电。

典型应用

1、电力系统,计量校准部门及科?#24615;?#25152;等;

2、可用于实验室对时间频率产?#26041;?#34892;检测和标定;

可用于时间频率产品厂家对产品的检验和测试;

前面板介绍

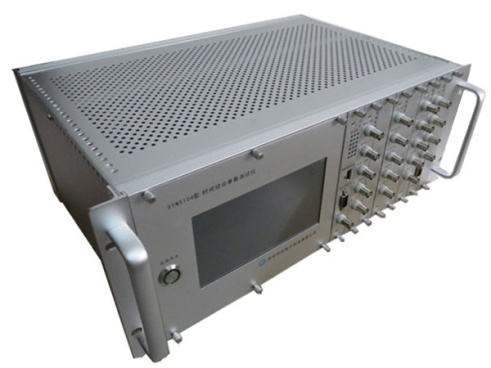

时钟测试仪前面板

系统前面板包括7寸触摸液晶屏、电源开关、卫星卡,通讯卡,时间频率测试卡,B码测试卡,B码产生卡等。

后面板介绍

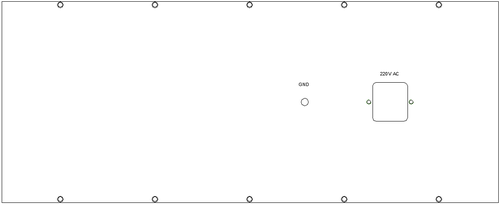

时间同步测试仪后面板

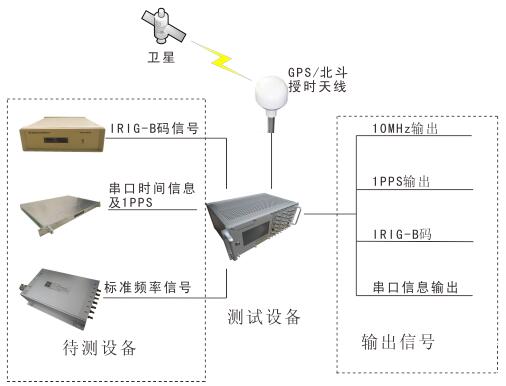

使用连接图如下:

时间同步测试仪系统图

技术指标

输入信号 GPS/北斗二代双模接收机频点  L1、B1

定时精度≤30ns

     跟踪灵敏度  -160dBm

  GPS北斗二代双模天线数量  1套

     形状  蘑菇头

     线长  30米

     物理接口 BNC

支架  蘑菇头安装支架

  正弦 /脉冲  路数  2路

波形  1路正弦

1路脉冲

     电平  TTL电平:0V~7V;触发电平:2.5V

交流幅度(标称10MHz):1Vpp~10Vpp

     频率范围 100uHz-40MHz(脉冲)

10Hz-30MHz(正弦)

     测量精度(标称10MHz)

               ≤2E-8/1s

           ≤2E-9/10S

           ≤5E-10/100S

           ≤5E-11/1000S

           ≤5E-12/10000S

时差测量路数  2路

     电平  2路TTL

     触发沿   上升沿/下降沿

     测量内容单通道测量/双通道测量/1PPS测量/1PPM测量/1PPH测量

     测量方式单次、连续

     测量精度≤100ns

  时间记录路数  4路脉冲1(TTL)/脉冲2(TTL)/串口(RS232)/串口(RS422)

     触发沿   上升沿/下降沿

     测量精度≤100ns(TTL)

     SOE信号采用本功能进行测量

  周波测量路数  1路 交流220v

     电压  88~264VAC

     频率  47~63Hz

     测量精度:  ±0.005Hz/s

  ?#29575;?#24230;测量  温度测量范围   0~50℃

     温度测量精度   25℃±2℃

     湿度测量范围   20%~90%

     湿度测量精度   25℃±5%

  串口测量指标   路数  2路

     电平  1路串口(RS232)

1路串口(RS422)

     波特率   4800/9600/19200/38400/57600/115200 bit/s

  IRIG-B  电平  1路TTL直流

1路RS232C直流

1路RS422/485直流

1路600Ω平衡交流

1路非平衡交流

     测量标准国军标(2991A-2008)/美标(STD 200-04)

输入信号(升级选件) NTP/SNTP测试  路数  1路

     物理接口 RJ45

     协议  NTP/SNTPV1.0-V4.0

     精度  ≤1ms

  PTP测试路数  1路

     物理接口 RJ45

     协议  IEEE STD 1588(PTPV2)

     测试精度≤50ns

输出信号 10MHz输出  路数  1路

     电平  正弦

     幅度  ≥7dBm 默认9dBm ±1dBm

     准确度   ≤1E-12 (跟踪到卫星信号24小时后平均值)

≤5E-10 (卫星信号失效24小时后平均值)

     输出阻抗 50欧姆

     物理接口 BNC

  1PPS脉冲信号  路数  1路

     电平  TTL

     同步误差≤100ns

     物理接口 BNC

  IRIG-B码输出  路数  5路

     电平  1路TTL

1路RS232C

1路RS422/485

1路平衡交流

1路非平衡交流

     标准  国军标(2991A-2008)/美标(STD 200-04)

  串口输出路数  1路

     电平  RS232C

     串口格式 RMC语句/ZDA语句/ST语句

     波特率   4800/9600/19200/38400/57600/115200

     物理接口 DB9

结束语

电力系统同步时钟用于发电厂电量调度、电网工频监视、对发电机进行非线性励磁控制等。用于实时同步相量测量,实时同步电能量数据采集等,同步采样误差小,准确性高。用于网络同步、数据同步、天文测量和大地测量等需对时、记时、守时领域。所?#36816;?#38656;要一套时间同步测试仪来测时间同步是尤为重要的。
