PCI授时装置-SYN4601介绍
PCI授时装置的介绍
 二维码 895
发表时间:2016-10-10 16:29作者:小齐来源:西安同步原创

PCI,一般用作缩写,多个名词的简称,比较常用的包括外设组件互连标准、医学名词、喷吹煤、支付卡行业数据安全标准PCI遥感图像处理软件、和路面状况指数?#21462;?#20316;为外设组件互连标准是,是指一种连接电子计算机主板和外?#21487;?#22791;的装置。目?#26696;?#31934;度高稳定度的时间同步系统的应用愈来愈广?#28023;?#38024;对军事和高精度民用系统需要时间统一的计算机设备。完全可以通过一套PCI授时装置进行解决。

随着信息的发展,各类信息系统也越来越多,电脑机或工控机应用已经非常普遍,如电力、金融、通信、交通、广电、安防、石化、冶金、水利、国防、医疗、教育、政府机关、IT等领的时间同步和时间准确,将电脑或工控机的时间信息(年月日时?#32622;?基于UTC(协调世界时)时间偏差限定在足够小的范围内,这种同步过程叫做时间同步 。目?#26696;?#31995;统之间的时钟并不是完全精确统一。系统需要时钟的高度精确,?#21307;?#21518;的各类系统之间数据交互会越来越多,相应的时钟要求也越来越精确。

PCI(PeripheralComponent Interconnect)一?#38047;?#33521;特尔(Intel)公司1991年推出的用于定义局部总线的标准。此标准允许在PCI算机内安装多达10个遵从PCI标准的扩展卡。最早提出的PCI总线工作在33MHz频率之下,传输带宽达到133MB/s(33MHz * 32bit/8),基本上满足了当时处理器的发展需要。随着对更高性能的要求,后来又提出把PCI 总线的频率提升到66MHz,传输带宽能达到266MB/s。1993年又提出了64bit的PCI总线,称为PCI-X,目前广泛采用的是32-bit、33MHz或者32-bit、66MHz的PCI 总线,64bit的PCI-X插槽更多是应用于服务器产品。

西安同步电子科技有限公司开发研制的出了一款PCI授时装置的介绍该装置以接收GPS/北斗卫星信号,从GPS/北斗地球同步卫星上获取标准时钟信号信息,将这些信息通过串口对计算机进行授时,同时产生1PPS(秒信号)同步脉冲信号只要是有PCI插槽的计算机都可使用,校时卡不需要任何驱动软件,不存在任何的兼容性问题。

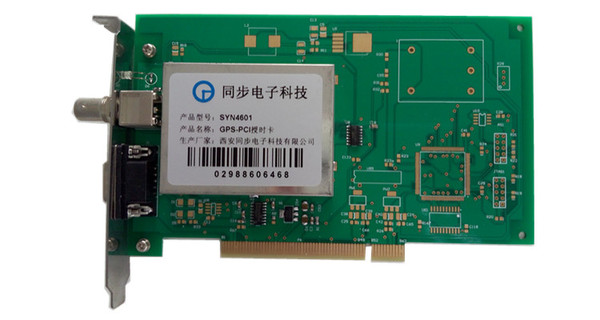

PCI授时装置

该装置的特点众多,下边给大概介绍一下本公司生产的这种产品的特点:

1.  PCI插槽供电,以串口方式进行校时;

2.  时间精度高,脉冲≤100ns,串口时间信息可达10μS;

3.  支持单星授时模式,适用于收星效果不佳的情况(订货时须说明),有屋顶和贴窗天线可供选择;

4.  功耗小,可靠性高,可长期连续稳定工作;

5.  支持WINDOWS9X/NT/2000/XP/2003操作系统;

6.  多种配置方法,易于管理和升级;

7.  此卡可分为GPS、北斗、CDMA、B码、GPS北斗双模;

8.  串口信号输出可编程,按键设置,操作方便;

9.  对主要电路部分采用金属外壳屏蔽,抗干扰能力强;

10.通过指示灯直观?#20174;?#26495;卡的同步状况;

11.装置上电后, “秒脉冲” 指示灯开始?#20102;?/span>1PPS秒脉冲指示灯一秒?#20102;?#19968;次;

12.锁定指示是在装置刚上电时处于失步状态,“锁定” 指示灯?#20102;福?#24453;装置同步后,“锁定” 指示灯常亮。如果在运行中装置失去同步,则“锁定”指示灯?#20102;福?/span>

13.天线端子通过BNC口接GPS/北斗天线;

14.脉冲输出方式为TTL电平方式,BNC接口。

15.串口接口为RS232口或RS422/485。

授时装置的应用

PCI授时板卡可用于电脑或者工控机, PCI插口即可,采用PCI供电,获取GPS(北斗)时间信息,用串口线缆把对时卡的串口与计算机的COM口连接起来,计算机安装运行我公司提供的“串口对时软件?#20445;?#21363;可校准计算机本地时间。

整套装置包括:PCI授时板卡,串口线,授时天线,天线支架

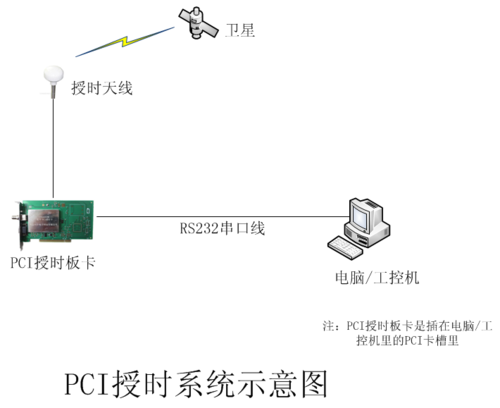

系统图如下:

PCI授时卡

公司简介

西安同步电子科技有限公司是由从事时频行业数十年的多位老师傅带队,几十名年轻优秀,锐意进取的工程师相辅助,组成了一支专业、优秀、锐意进取、高水平的设计开发团?#21360;?#20973;借先进的技术、丰富的经验和高度的工作热情,满足客户个性化需求,为客户创造长期的价值和潜在的增长;雄厚的科研实力在保证产品高技术含量的同时,还具有卓越的性能?#22270;?#39640;的可靠性。

“专注时频,用心服务”是我们西安同步电子科技有限公司的基本宗旨;“品?#20973;?#26159;风格,品?#20973;?#26159;价值”是我们的经营理念;“唯实、守信,求真、创新”是我们的行为准则;“互惠互利、合作共赢”是我们奉行的基本思想;我们始终?#28304;?#24314;世界一流的时频企业为己任,以满足客户的需求为最高的荣誉。

该设备客户使用时一些常见的问题及解决办法:

1、客户电脑/工控机没有串口时怎么校时?

答:当电脑/工控机没有串口时,可选用串口转USB模块对时,串口线从PCI板卡接出来后接上串口转USB模块,usb接口接在电脑/工控机的usb接口上便可对时。

2、怎么辨别PCI板卡收到星及输出的时间是?#34892;?#30340;?

答:当接好天线后,一切链接完整后,打开串口授时软件,即可看见串口时间,及电脑的本地时间,当收到星后串口时间应是实时时间,如果没收到星串口时间显示的是PCI开机的原始时间。

3、对时的周期可调吗?

答:目前有四种可选,1、自动校准,2、每时,3、每分,4、每秒。

4、对时的话目前支持哪些操作系统?

答:基于稳定性?#23433;?#20316;方便性,目前支持windows系统。

  本公司的PCI授时装置是整个电路板采用镀金技术生产,以高速芯片进行控制,具有精度高、稳定性好、功能强、无积累误差、不受地域气候等环?#31243;?#20214;限制、性价比高、操作简单、免维护等特点。装置有标准RS232、RS422/485、脉冲等接口形式,可以适应各种不同设备的对时需要,广泛应用于电力、金融、通信、交通、广电、安防、石化、冶金、水利、国防、医疗、教育、政府机关、IT等领域。
