IRIG-B码光电转换器-SYN1601介绍

IRIG-B码光电转换器在电力系统的应用

 二维码 1013
发表时间:2016-03-14 09:34作者:小安来源:西安同步原创

一、前言

随着国家技术的不断发展,电力系统的自动化和安全运行对电网时间精确统一的要求越来越高,我们利用IRIG-B码线路转换器,来实现光纤信?#26469;?#36755;时间同步系统。IRIG-B码线路转换器由于采用光纤作为传输介质,具有隔离高电压、防电磁干扰、抗雷击等优点,广泛应用于各种工业控制,分布数据采集等场合,特别适合电力系统自动化、交通控制等部门。

GPS对时信号的利用主要包括脉冲同步方式,串口信息同步方式,IRIG-B码信息同步方式等。由于IRIG-B码信息同步方式对时精确并简化了对时回路,国家电网公司(关于加强电力二次系统时钟管理的通知)中就明确要求逐步采用IRIG-B码标准实现GPS装置和相关系统或设备的对时。

二、概述

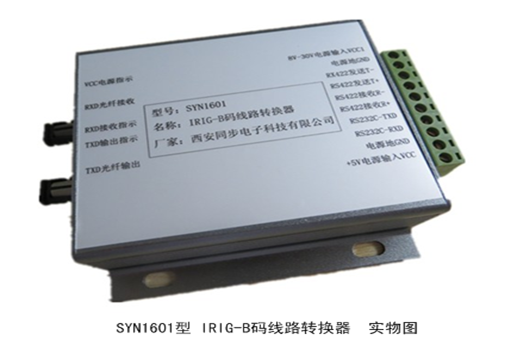

SYN1601型IRIG-B码线路转换器是由西安同步电子科技有限公司精心设计、自行研发生产的一款线缆转换设备,该模块将把输入的IRIG-B码电信号或者光信号进行光电相互转换,即输入IRIG-B电信号输出IRIG-B码光信号,输入IRIG-B光信号输出IRIG-B码电信号,是实现光纤信?#26469;?#36755;时间同步系统的实用电?#30001;?#22791;。

三、设计原理

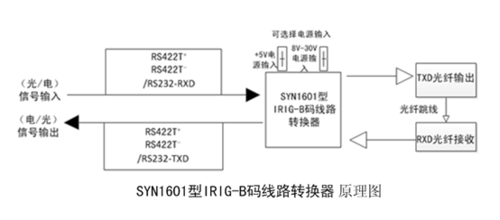

如下图所示为,SYN1601型IRIG-B码线路转换器工作原理图:

IRIG-B码线路转换器

?  电源1:“8V-30V电源输入VCC1”为直流8V-30V输入正端;

      “电源地GND为直流电源负端;

     以上两路组成一组直流电源输入端口。

?  电源2: “+5V电源输入VCC”为直流8V-30V输入正端;

      “电源地GND为直流电源负端;

     以上两路组成一组直流电源输入端口。

电源1和电源2只能同时选择一路作为电源输入端口。

?  RS422接口:“RS422接收R+”为RS422通信输入正端;

RS422接收R-”为RS422通信输入负端;

RS422发送T+”为RS422通信输出正端;

RS422发送T-”为RS422通信输出负端;

?  RS232C接口:“RS232C-RXD”为RS232C通信接收端;

RS232C-RXD”为RS232C通信发送端;

 “电源地GND为RS232C通信的公共地端;

RS422接口和RS232C接口只能同时选择一组信号进行通信。

?  光纤接口: “RXD光纤接收”为光纤通信接收端;

TXD光纤发送”为光纤通信发送端;

?  指示灯:“VCC电源指示”为电源指示灯,输入电源正常则长亮,否则为灭;

RXD接收指示”为光纤通信接收指示,通信正常时?#20102;福?/span>

TXD输出指示为光纤通信发送指示,通信正常时?#20102;福?/span>

四、设备的安装?#23433;?#20316;说明

1、通电前准备

?  将仪器从包装箱中取出,平放于操作台或机柜。

?  检查机器外观是否完好,是否有破损,如果有破损应及时?#32479;?#23478;联系,以免造成更大的损失。

?  RS-422通信时,我们建议光端机的电接口与设备RS-422接口之间信号GND互连,因为RS-422通信要求通信双方的接口之间地电位差小于12V。既RS-422接5根线(TX+、TX-、RX+、RX-、GND),信号的地线相连但不要接大地。

?  电源:采用直流5V或直流8V~30V供电,这两个端子务必不能接错,并且只能接其中一个,否则会烧坏设备器件。GND是电源地线。随机配有AC220V电源适配器。请务必注意电源极性,接反会损坏设备!

2、通电工作

?  将电源线紧密连在电源插座,连接好输入输出信号,通电工作,观察面板POW电源指示灯是否正常,亮则表示上电正常,否则表示上电不正常,

?  TX?#20102;?#21017;表示有数据从转换器往外发送时,RX?#20102;?#21017;表示转换器接收外部数据。

3、关机

?  需要本设备停止运行时,断开电源供电即可。

五、保修说明

西安同步电子科技有限公司?#36816;?#25552;供的产?#26041;?#34892;?#20998;时?#35777;,并提供完善的技术支持和售后服务,非人为造成产品?#25910;纤?#22351;的,我司提供壹拾贰(12)个月免费保质期。质量保证期自设备?#25442;?#39564;收之日起。在产品质量保证期内,出现因产品自身质量造成的?#25910;?#24773;况,采取整机返修、寄送配件、提供备用产品?#30830;?#24335;,提供全面免费保修服务。

?  注:在电力系统GPS对时方式中的B码对时与脉冲对时方式接线有什么不同:

接线上两种都是用一对线即可,但是脉冲对时中的有源对时可以多个装置公用一对接点,无源对时则不可以,B码对时也不可以。另外由于B码是编码方式的对时,有传输距离限制,脉冲则?#36127;?#27809;有限制,但脉冲对时由于没有区分年月日时分,因此还需要用软报文来结合对时才行,B码则不需要。

SYN1601型IRIG-B码线路转换器,利用光电传输转换,具有工业级设计体积小,功耗小,高可靠性,可长期连续稳定工作的特点,是电力系统利用光电传输同步对时的实用电?#30001;?#22791;。
