石英晶体振荡器检定系统配置方案
 二维码 27
发表时间:2019-03-02 08:48作者:小安来源:西安同步原创

本文我们主要讲述可了石英晶体振荡器的应用设备,以及对石英晶体振荡器进行检定时需要用到的设备及相关注意事项。

石英晶体振荡器是利用石英晶体的压电效应制成,其通用说法就是我们平时提到的晶振,最常用的如温补晶振,恒温晶振等,不同类型的晶振,其技术指标有很大的差别。

晶振广泛用于电子测量仪器,如我们经常接触到的SYN5301型时间检定仪,SYN5605型时间间隔测量仪,SYN5602型电子停?#23548;?#26102;收费装置检定仪等。同时现阶段授时设备因要求不同等内置也都会用到晶振,如NTP网络时间同步服务器,北斗授时设备等。

晶振作为内部的时间频?#26102;?#20934;,其晶振的技术指标,特别是频?#39318;?#30830;度直接影响这些电子测量仪器的计量性能。那么如何检测晶振是否符合使用要求,用哪一种方法来检定晶振呢?

我们国家目前对于晶振的检定,按照《JJG 180-2002电子测量仪器内石英晶体振荡器》检定规程为依据标准对晶振的外观,开机特性,日频率波动,日老化率,频率稳定度,频率复?#20013;裕?#39057;?#39318;?#30830;度等进行检定。

在对晶振进行检定时,主要用到以下设备:

参考频标,一般使用SYN3204型GPS北?#36153;?#26381;铷原子频?#26102;?#20934;,符合输出频率为1MHz,5 MHz,10 MHz,并优于被检晶振指标,其频率稳定度由于被检晶振的3倍。

通用电子计数器,参考使用SYN5636型高精度通用计数器,测量?#27573;?#28385;足10Hz-100MHz,有外频标功能。

频差?#23545;?#22120;,参考使用SYN5631型频率响应分析仪类设备,其应满足频率稳定度优于被测晶振的3倍。

频率合成器,参考使用SYN5651型信号发生器类设备,其功能满足频率?#27573;? MHz-100 MHz,有外接频标功能。

时间间隔发生器,参考使用SYN5612型时间间隔发生器,时间间隔?#27573;?#28385;足1s-100s,有外接频标功能。

时间间隔计数器,参考使用SYN5605时间间隔测量仪类设备,其功能需满足1s-100s,有外接频标功能。

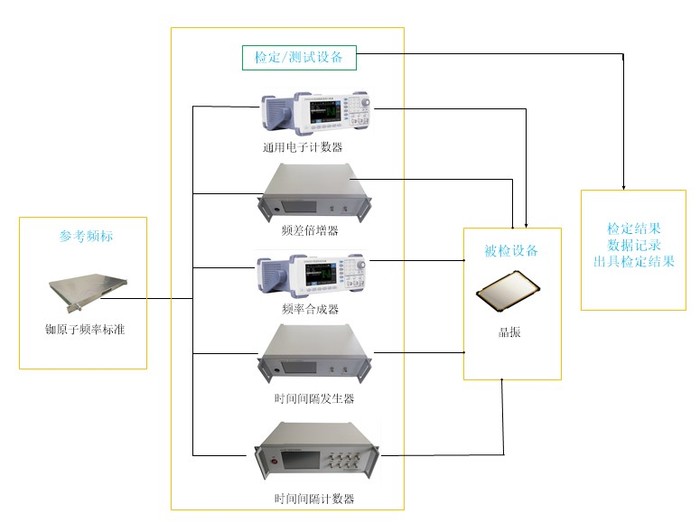

其整个设备检定应用图如下所示:


对晶振进行检定时,每一个检定设备在检定时有不同的功能和检定方法,其检定方法及检定依据应完全满足《JJG 180-2002电子测量仪器内石英晶体振荡器》检定规程要求,其主要检定项目如下:

项目名称

首次检定

后续检定

使用中检验

外观及工作正常性检查

+

+

+

开机特性

+

+

+

日频率波动

+

+

+

日老化率

+

-

-

1s频率稳定度

+

+

+

频率复?#20013;?/span>

+

+

+

频?#39318;?#30830;度

+

+

+

注:“+”应检项目,“-”可不捡项目

以上是对晶振检定时所需要检定的内容,及需要检定的设备说明。晶振在长期使用中检定周期一般不超过1年,以检定机构出具的?#32454;?#35777;书为准。
