PCIe时统卡在虚拟机中的授时方案
 二维码 31
发表时间:2019-02-28 16:11作者:syn029来源:西安同步原创

根据用户需求,暂设计两套时统卡方案,两套方案中的时统卡都可以选择恒温晶振或者铷钟作为时钟基准进行守时,并可以通过pcie总线进行监控板卡的各种工作状态。当外部时间源出现故障时,虚拟机也可以通过PCIe总线对PCIe时统卡时间进行设置

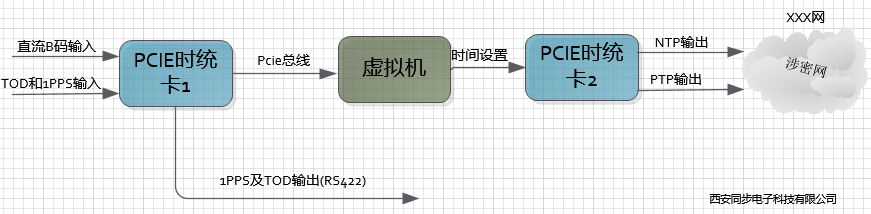

方案1

我司PCIE时统卡1接收外部时间参考源B码信号和TOD+1PPS信号,获得标准时间,并内置恒温晶振或者铷钟作为守时基准,恒温晶振守时精度是每天≤10ms,铷钟守时精度是每天≤10us,用户可以根据?#23548;?#38656;求选择。授时卡通过pcie总线为虚拟机提供微妙级别的授时精度,并输出多路1PPS+TOD信息。

虚拟机接收到PCIE总线时间后校准本机时间,然后通过软件对pcie时统卡2进行时间设置,PCIE时统卡2获得标准时间后输出NTP和PTP供其他网络设备使用。

该方案的授时精度有可能会受到虚拟机给pcie时统卡2时间设置精度的限制,目前估计在ms级别。

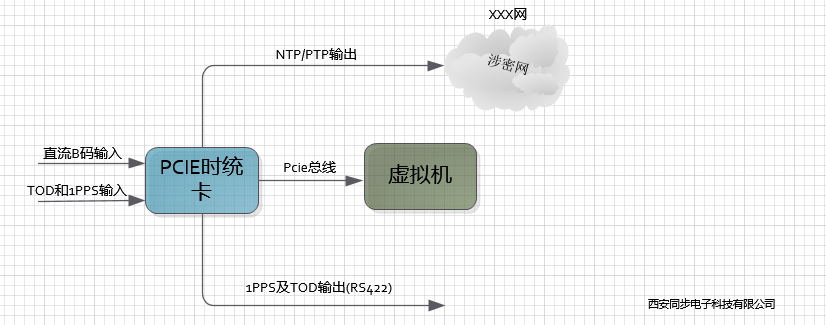

方案2

我司PCIE时统卡接收外部时间参考源B码信号和TOD+1PPS信号,获得标准时间,并内置恒温晶振或者铷钟作为守时基准,恒温晶振守时精度是每天≤10ms,铷钟守时精度是每天≤10us,用户可以根据?#23548;?#38656;求选择。授时卡通过pcie总线为虚拟机提供微妙级别的授时精度,并输出多路1PPS+TOD信息,NTP和PTP输出,NTP和PTP为其他网络设备提供网络授时服务。
