变电站GPS时钟
GPS时钟系统在变电站的应用及厂家介绍
 二维码 644
发表时间:2018-06-29 16:38作者:小高来源:西安同步原创

本文以电厂电网自动化发展趋势为主,介绍了GPS时钟系统在变电站应用方式,并介绍了GPS时钟系统的工作原理和对时方式,着重对对GPS时钟系统的实现方式进行了说明。西安同步作为时间同步系统的供应商,我们对电力时间同步系统的安全运行有着重要的责任,在本文最后对电力时间同步系统的注意事项做了简单的说明。

一、变电站常见的时间同步主要方式

随着电网规模的不断扩大,变电站自动化水平的日益提高,及计算机监控系统、微机保护装置、微机故障录波装置以及各类数据管理机在变电站中广泛的应用,这使得建立一套统一的GPS时钟同步系统对全网所有设备进行对时显得尤为迫?#23567;?/span>

目前,变电站常见的时间同步方式主要有以下方式:

1)  采用独立的时钟设备进行逐一时间同步。

2)  利用?#38047;?#29615;?#24120;?#36890;过主站对时的方式实现对时。

3)  采用传统的GPS接收机装置,提供RS232接口串口,通过串口电缆一对一连接到各个计算机,实现时间同步。

4)  采用GPS时钟同步系统对时。

二、GPS时钟系统的工作原理及对时方式

在目前变电站时间同步系统应用中,时间同步系统中应用最广泛的设备是GPS时钟,采用GPS是美国新一代卫星导航系统,可全天候连续实时向用户提供高精?#33539;?#30340;位置、速度和时何信息,GPS系统包括空间、地面控制及用户设备三部分。

1)GPS时钟系统工作原理

GPS时钟同步接收器是由主机、电源、天线三部分组成,主要是通过接收GPS卫星发射出来的信号,进行转换后,对变电站的所有设备进行授时对时。

2,GPS时钟系统对时方式

同步脉冲输出对时、串行时间信息输出对时,IRIG-B码输出对时,这是目前来说GPS时钟系统最主要最普遍的三种对时方式。

三、GPS时钟在变电站的实现方式

目前,变电站的?#31995;?#26041;式一般来说有两种。一种是选用交直流分开供电,另外一种是选用交直流同时供电。不过变电站对时设备的电源类型要根据变电站现场具体的?#31995;?#26041;式来确定。对时装置的对时流程一般为装置?#31995;紜?#23545;时源对时、对时设备对时。因为不同的对时设备需要的对时电源不同,所以需要采取相对应的电缆为其提供电源输出。

变电站的控制室很多,里边对应的设备也很多,每一台设备都是要经过对时之后,方可进行正常运行操作。由于采用了主从时钟相互冗余工作,所以在运行的过程中,一旦?#27597;?#26102;间同步装置出现问题,另一个就会立即切换,将设备的时间对时过来,而且它还会自动报警,提醒操作人员及时发现问题并解决问题。时钟同步装置为变电站的不同工作方式提供了不同的对时功能,无论变电站所涉及的范围大小,还有控制室的多少,都能够将这些控制室室内室外的设备连接起来,进行统一对时,保证所有设备都能?#20013;?#19981;?#31995;?#31283;定运行。

四、GPS时钟厂家及设备介绍

西安同步电子科技有限公司致力于GPS/北斗授时产品的研发和应用多年。在长期的专业积累基础上,充分利用了其自身在授时产品领域的技术优势和应用经验,自主开发了具有国内领先水平的多款授时产品。

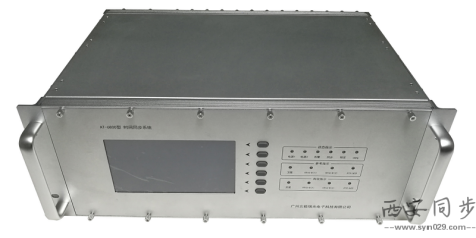

上图这款产品便是西安同步电子科技有限公司自主研发生产的SYN4505A型时钟同步系统。这款产品主要功能特点如下:

1)外参考输入信号包括一路卫星信号,两路IRIG-B(DC)信号;

2)具有六种卫星选择功能,以此来满足客户对卫星信号的各种授时需求;

3)包括自动模式,手动模式,守时模式?#28909;?#31181;工作模式。

4)用户可以通过按键自主对波特率、时区,延迟等进行设置;

5)可以输出IRIG-B交直流,RS232C串口,1PPS,1PPM等信号;

6)具有1路NTP网络授时功能;

7)具有5个干接点报警功能,

8)产品机箱经?#26469;?#22788;理,抗干扰能力强;

9)卫星接收天线重点考虑了稳定性设计、抗干扰设计,信号接收可靠性高。不会受到电厂/变电站地域条件和环境的限制;

10)采用高精度GPS及北斗授时模块,时钟同步精度可达到30ns;

11)整体功耗小,采用无风扇设计,运行可靠稳定;

12)多种授时接口输出,可自由组合,最多可同时输出120组授时接口;

13)自动保存各种配置状态,完全满足各种客户需求。

目前来说,该设备已经广泛应用于电力电厂行业,为电力电厂行业的发展提供了最重要的?#26041;?#20043;一,保证了其设备在运行中的稳定和精准性。

五、GPS时钟系统应用时的注意事项

为了确保GPS时钟同步系统的功能、精度和效率,所以应该做好产品等的日常保养和维护工作。定期对GPS时钟系统各个部件进行检查。首先应该检查产品显示屏上面显示的天线信号是否正常,然后再检查显示屏上锁定的卫星数量是否?#34892;?一般情况下,锁定的卫星数量应该大于3颗)。

当产品正常工作时,电源指示灯应该常亮,信号输入指示灯显示常亮。“1PPS”脉冲指示灯每秒?#20102;?#19968;次。告警指示灯长灭。

六、小结

从现今科技发展趋势来看,变电站的发展依然将会越来越高级严密,对其中每一个?#26041;?#30340;要求也必然而然的更加高级严密。所扩展的范围越来越大,同时将会导致控制?#19968;?#36234;来越多,对应的设备自然也就会越来越多。因此GPS时钟同步装置在以后的需求中将会越发的显得尤为重要。日后的使用肯定会更频繁。因此,就需要大量的更高技术的GPS时钟同步装置来满足这些要求,以此来确保所有变电站的稳定运行。在此,西安同步电子科技有限公司?#27493;?#20250;不断努力激流勇进,立志研发生产出更多更好的产品,?#35789;?#24212;时代的发展,更好的为时频领域服务。
