gps校时装置-SYN4505介绍
gps校时系统装置的应用
 二维码 942
发表时间:2018-01-05 17:33作者:小刘来源:西安同步原创

随着网络和通讯技术的发展,各单位的系统设备随之增加,但是存在一个问题就是这些设备系统的没有标准的时间源信息,安全性,稳定性,统一性方面无法保证,迫切需要gps校时系统的引进。本文将针对gps校时器的工作原理、授时方式、功能特点等方面进行简单的介绍。

一、为何选择GPS校时系统

首先在说明一下,计算机工控机等网络设备的时间不准确的客观原因:由于设?#36843;?#38519;、温?#32570;?#21270;、电磁干扰、振荡器老化,甚至还包括计算机负载等多种原因,多数计算机的时钟是不精确的,同时时间误差是累积的。每台设备时间误差不一样,取决于具体影响因素。

GPS校时器具有精度高、稳定性好、功能强、无积累误差、不受地域气候影响等特点广泛应用于电力、通信、金融、交通、广电、石化、冶金、国防、教育、IT、公共服务设施等各个领域。

在时间同步网的时间基准源问题上,首先选用从GPS获取标准时间,?#37096;?#36873;择双模结合我国北斗卫星,同时应考虑后备措施以保障在GPS不可用时,仍然可以提供足够精确的时间(可考虑以高稳定原子钟作为时间服务器内部基准时钟),我们一般推荐加恒温晶振和铷钟

二、GPS校时装置原理及组成

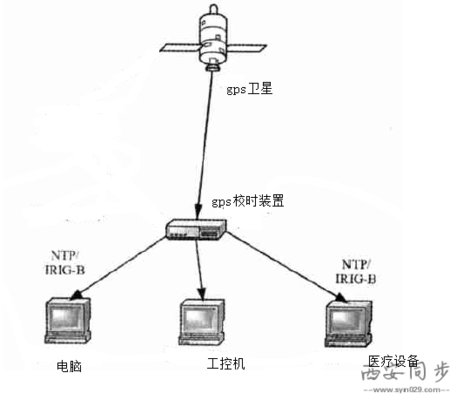

GPS校时装置时间源是从北斗或GPS卫星上获取标准的时间信息,通过各种接口类型传递给需要授时的自动化设备例如:工控机、电脑、安防设备、医疗设备、故?#19979;?#27874;器等,从而使得整个系统的时间得已同步。


GPS校时装置分为三个部分:GPS天线、GPS校时器和与GPS校时器连接的授时设备,其相应的功能和应用如下:

(1)GPS天线是通过馈线供电的有源天线,用来?#37038;誈PS卫星发送的时间号。产品标配的是30米长的天线,天线的传输材料是无氧铜,配带天线支架和膨胀螺丝;可扩展天线长度50米、70米、100米和200米,费用也随之增多。

(2)GPS校时器由220V电源线、GPS时间服务器,及其网线或串口线等连接线组成。使用时插?#31995;?#28304;线,安装好天线,准备工作做好,打开gps校时器进入启动页面观察收星颗数,一般大于4即可注意看标志A变成V代表当前时间有效。

(3)需要授时的设备需要支持网口或串口,支持NTP或PTP协议,如果是B码输入需要能够解析B码。

三、gps校时装置同步时间授时方式

  Gps校时装置时间同步?#27493;芯钟?#32593;授时,1路ntp网口可以给1个物理隔离的网络内的所有网络设备进行授时。网络校时的方式即通过适用于计算机系统网络时间协议,?#35789;?#29616;时间的统一。

网络时间协议是一种通过因特网服务于计算机时钟的同步时间协议,它提供了一种同步时间机制,使用的是可返回时间设计方案,其特点是:NTP网络协议相当于一种分布式子网,能自我组织操作,经过有线或无线方式同步逻辑时钟达到标准时间。

NTP网络时间协议是用于使计算机时间同步化的一种标准协议, 它可以让计算机网络中服务器及其工作站的时间同步化, 采用该协议可以实现?#32454;?#31934;度的时间校正, 保证?#38047;?#32593;上计算机与标准时间误差小于1 毫秒, 广域上计算机与标准时间误差小于几十毫秒,且该协议可以采用?#29992;?#30830;?#31995;?#24037;作方式, 以防止恶意的协议攻击。

四、gps校时器的分类

从授时方式上来讲,gps校时器可分为NTP网络时间服务器、串口时间服务器、B码、PTP几大类型。

ntp时间服务器这一类型的时间服务器比较常用,ntp时间服务器是指?#37038;誈PS或北斗卫星信号,通过某种接口输出时间信息,然后接入核心交换机,通过交换机的核心功能,将标准时间信息下发到?#38047;?#32593;内各个需要授时的设备上。ntp时间服务器的精度是0.5-10ms(经典值为2ms),价格是从1万到6万不等,具体要看功能和指标

串口时间服务器主要是通过串口和脉冲进行对时,价格是从2千到8千不等,具体要看功能指标及配件

B码授时设备有板卡和机箱式两种,根据?#23548;?#38656;求确定好,其次需要明白是要我们的gps校时器输出B码还是输入转换B码,B码格式国军标和美标之分,普通行业一般常用的是美标,军统系统用国军标居多。两种价位也是差别比较大,国军标?#35753;?#26631;贵好几千;最后还需要确定是需要B码交流还是直流,直流的电平常见的有422/485、TTL,交流的电平分为平衡和非平衡,在购买之前这几点一定要和销售人员沟通清楚。

ptp同步时钟拥有纳秒级别的传输精度,典型应用有实验?#19968;?#27979;控系统、工业自动化或电力系统?#28909;?#27665;用移动通信中TD-SCDMA系统;军用通信中用于导弹发射的遥控遥测系统和舰船雷达系统等。价位也比网络时间服务器高一些。

五、gp校时装置选购注意事项

在选择gps校时系统的时候,需要注意的是 gps授时产品核心部分是由三大模块组成:时钟源模块、选择模块和对时模块。其中时钟源模块的工作原理是通过天线?#37038;?#21040;gps和北斗卫星信号,比较之后择优选择作为时间同步的标准时间源。同时将获取的标准时间信息传递给本地时钟及守时时钟。当卫星失锁时,本地时钟及守时时钟最为备用信号派上用场,作为时间源输出?#32454;?#31934;度的时间同步信号。多个授时精度的授时源互为备用,选择模块分出时?#26377;?#21495;的精确优先级,分配给不同的对时模块以供授时。

除此之外,被授时装置可以设置两种或更多种?#37038;?#26041;式端口,可提高授时稳健度。

六、gps校时系统的厂家

西安同步电子专注时频产品,拥有自主研发生产gps校时系统的能力,生产的gps校时装置已在上万家单位稳定运?#26657;?#20844;司标配的gps校时器有普通版和高配版,有针对特殊行业专门研发的授时产品,服务的项目有某星着陆器试验场指挥控制系统、某电厂的系统时间同步、某轨道的控制?#34892;?#31995;统授时、学校、医院、体育馆、机场的时间统一系统等等,如有需求,请和我司销售人员联系。
