gps子母钟系统介绍
西安某医院对gps子母钟系统整改方案
 二维码 1584
发表时间:2017-12-01 14:43作者:小康来源:西安同步原创

近期,西安同步电子应邀西安某医院对gps子母钟进行整改要求,将老式时间同步系统中有问题的线路及设备进行更换,换上新一套?#27597;?#38598;成子母钟系统。

本次给医院提供的一套gps子母钟系统,医院高科技的数字化管理,与医院各部门之间的的统一协调意义重大,同时使得病人与医护人员有个标准的时间,避免了不必要医疗纠纷目从始至终,由我公司工程师始终在项目现场进行指导作业。

1、gps子母钟系统系统组成及特点

本次项目投入的gps子母钟系统时钟系统主要由卫星天线、母钟、多路?#25442;换?#21450;子钟组成。

1)母钟接收GPS卫星信号,将这些信息通过网线网络传输,为子钟及授时终端提供精确、标准、安全、可靠?#25237;?#21151;能的时间服务。

2)每台子钟均具有独立的IP地址,确保与?#38047;?#32593;内所有的网络设备不进行IP冲突。母钟与子钟可直接链接通信,或通过?#25442;换?#38142;接通信。

3)子钟与母钟直连,指定IP即可对时。如果子钟与母钟直连,母钟有几路网口输出,可连接几套子钟。

4)子钟与?#25442;换?/span>通过网线相连接,在子钟的web管理界面可进行详细的设置,指定母钟的IP即可进行同步

5)子钟在接收到标准时间信号后,回送自身的工作状态给系统母钟。

清单:


一层

二层

三层

四层

五层

六层

七层

合计

护士站

2

1

1

1

1

1

1

8

电梯厅

0

1

1

1

1

1

1

6

走廊

2

2

2

2

2

2

2

28

大厅

1

0

0

0

0

0

0

1

合计

43

子钟?#38382;?/span>

输入信号

接口方式

RJ45

支?#20013;?#35758;

NTP/SNTP  V10,V20,V30,V40,UDP,Telnet,IP,TCP

显示

LED显示单元发光强度

≥200cd/㎡

对比度

≥10:1

LED显示屏可视视角

≥±65o

LED显示屏MTBF

≥30000小时

后备电池

≥72小时

显示内容(由尺寸确定)

年月日时分秒星期?#29575;?#24230;等

独立计时精度

≤±0.2秒/天

环?#31243;?#24615;

工作温度

0℃~+50℃

相对湿度

20%~85%(不结露)

存储温度

-30℃~+70℃

供电电源

交流 220V±10%, 50Hz±5%

2、子钟?#38382;?/span>

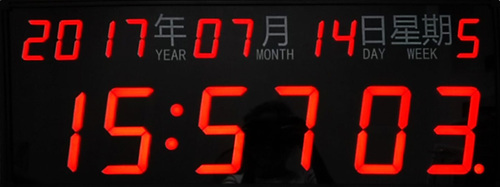

a.护士站建议使用:

尺寸:750*280*55mm(单面),显示内容:年月日时分秒星期

子母钟

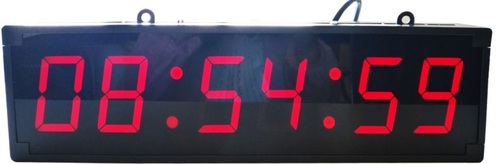

b.电梯厅建议使用:

尺寸:800*175*55mm(单面),显示内容:时分秒

子母钟系统

c.走廊建议使用:

尺寸:800*175*110mm(双面),显示内容:时分秒

gps子钟

d.大厅建议使用:

尺寸:750*280*110mm(双面),显示内容:年月日时分秒星期

gps子母钟系统

3、母钟

输入信号

GPS

频点L1,定时精度≤30ns,定位精度:2.5m CEP,跟踪灵敏度≤-160dBm

130蘑菇头,含安装支架

输出信号

网络输出

路数

1

操作系统

Linux

等级

一级NTP服务器

物理接口

RJ45,10M/100M自适应

授时精度

0.5-10ms(典型值1ms)

NTP请求量

>2000次/秒

用户容量

支持数万台?#31361;?#31471;

管理功能

Web管理,软件监控管理,wifi无线登录

记录功能

支持最新20000条NTP日志记录功能

其它功能

防火墙保护,SYN-flood防御,软硬件看门狗设计,QoS功能(流?#32771;?#25511;),中英文选择功能,实时查看NTP运行状态,网络诊断

1PPS脉冲

1路TTL,同步误差≤30ns

串口授时

1路DB9,RS232C,年月日时分秒地理位置信息

环?#31243;?#24615;

工作温度

0℃~+50℃

相对湿度

≤90%(40℃)

存储温度

-30℃~+70℃

时钟源

标配:内置高精度温补晶振

授时软件

误差最大设置,支持添加多个NTP时间服务器IP地址。

批处理软件

可以对批?#38752;突?#31471;指向时间服务器IP、对时间隔等进行设置

管理软件

对时间服务器工作状态及工作?#38382;?#36827;行配置及监控

MTBF

≥80000小时

供电电源

标配:单电源交流 220V±10%, 50Hz±5%,额定功率:3W

机箱尺寸

1U,19″标准机箱(上机架)482mm(宽)x300(深)x44mm(高)

配件

主机1台,30米电缆授时天线一套,天线安装支架一?#20445;?#30005;源线1根,串口线1根,网线1根,说明书1本,?#32454;?#35777;一张,授时光盘一张。

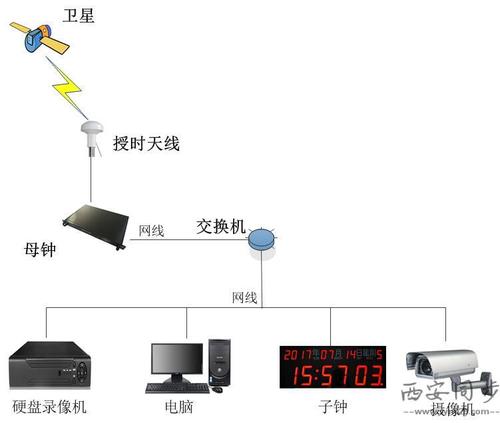

具体使用系统图如下:

gps子母钟系统安装图

4、子钟加工工艺

gps子母钟系统外壳采用透AS塑?#22799;?#20855;一次注射成型,表面涂金属漆:钟壳表面平整、耐高温、抗冲击、钟面作防眩光处理,置于?#23637;?#28783;下无反光现象,表面光滑流畅,外观精美华丽,超凡脱俗,设备的装配具有防震、防尘、防潮、保证在运输储存,安装调?#38498;?#20351;用过程中不变形,不损坏,壳底采用优质冷轧板钢材加工,表面作喷塑处理,颜色底色黑色,着色均匀、牢固,不变色,安装配件的表面处理符合防锈要求,表面喷涂光滑,颜色一致。钟壳表面在经典喷塑前作酸洗,磷化处理,表面为亚光、色泽均匀。表面平整度在?#31185;?#26041;米面积内不超过1mm,表面折角处无皱纹,裂纹,毛刺,焊接等痕迹,背面四周缝隙保持一致,在装配前,质量没有任何问题。

5、公司介绍

我公司坐落在有着千年文化的古城-西安,背后依托数百家高校作为技术后盾,本着产品就是人品的态?#28909;?#20570;好每一个产品。完善着每一份说明书,通过使用视频教程指导每一位?#31361;В?#20351;得每一位使用?#31361;?#37117;放放心心买,轻轻松松使用,无售后之忧虑。

新产品的重要性:再美味的菜品,如果长时间吃,人们?#19981;?#20135;生厌烦心理,没?#34892;?#20135;品的推出,企业最终将会被淘汰。所以,我公司定期将研发出新产品以备?#31361;?#36873;用。

我们的销售人员业务能力强,具有较好的专业功底及文化素养,研发部将定期给销售部进行时频知识或者产品性能的培训。

6、结束语

时间信号的准确与否,直接关系到人们的日常生活、工业生产和社会发展。由于计算机技术、网络技术、通信技术、GPS授时技术等相关技术的发展,已经具备了为各个应用领域提供高精度授时的可能性。

子母钟?#37096;?#24212;用于城市重要公?#27493;?#31569;,如车站、高校、交通路口、标志建筑等场所和电信行业的移动及固定电话报时等方面。它是供了准确的公众时间,为人们的日常生活提供便利,避免了因时钟不准确而带来的不便。同步的gps子母钟均采用智能模块化设计,与同类产品相比,更突出了操作简单,安装方便,运行可靠,使用寿命长,性价比高的特点。
