卫星时间同步-SYN2136介绍
卫星时间同步校时器实现摄像机时间同步的解决方案
 二维码 1033
发表时间:2017-11-23 18:45作者:小安来源:西安同步原创

现代信息化的发展,摄像机,录像机等数字化设备在各个行业已经得到了常态化的应用,而时间统一性对数字信息安全和查询等有着极其重要的作用。本文主要讲了网络摄像机的模型架构,卫星时间同步摄像机时间的原理及可应用设备,并对卫星时间同步的配置和对网络摄像机的配置方法做了?#24471;鰲?/span>

1、网络摄像机模型

卫星时间同步摄像机原理是基于NTP协议,为?#38047;?#32593;系统时间统一设计生产的工业级卫星对时器。网络摄像机是基于网络传输的数字化设备,除了具有普通复?#40092;?#39057;信号输出接口BNC外,还有网络输出接口,可直接将摄像机接入本地?#38047;?#32593;。

网络摄像机除了具备一般传统摄像机所有的图像捕捉功能外,机内还内置了数字化压缩控制器和基于WEB的操作系?#24120;?#36890;过?#38047;?#32593;,Internet或无线网络送至终端用户。网络摄像机可以直接接入到TCP/IP的数字化网络?#26657;?#22240;此这种系统主要的功能就是在联网上面,通过互联网或者内部?#38047;?#32593;进行视频和音频的传输。

2卫星时间同步摄像机时间原理

对于网络摄像机来说就是传输所摄图像时所要遵守的一些规范,由于现有的网络都是在TCP/IP协议下的,所以大部分网络摄像机都遵守这个协议。网络协议就是网络?#26657;?#21253;括互联网)传递、管理信息的一些规范。如同人与人之间相互交流是需要遵循一定的规矩一样,计算机之间的相互通信需要共同遵守一定的规则,这些规则?#32479;?#20026;网络协议。

卫星时间同步设备是基于?#38047;?#32593;授时的设备,可满足于常规的NTP/SNTP V10,V20,V30,V40,UDP,Telnet,IP,TCP协议,只需将本服务器的网络口接于HUB上,整个网络就能实现时间同步了监控系统时间同步。

3、卫星时间同步摄像机设备

文中应用于网络摄像机时间统一提到的卫星同步时钟均指NTP网络时间服务器,满足于以上功能的设备主要?#26657;?/span>

型号(标准型)

输入信号

输出信号

特色

其他

SYN2101型NTP网络时间服务器

GPS

1路网口,1路串口,1路1pps

性价比高

1U,19″(上机架)

AC220V,10W

SYN2102型NTP网络时间服务器

GPS

2路网口,1路串口,1路1pps

双网口隔离

SYN2104型NTP网络时间服务器

GPS

4路网口,1路串口,1路1pps

四网口隔离

SYN2131型NTP网络时间服务器

GPS

1路网口,2路IRIG-B码,2路串口,2路1pps

多种信号输出

SYN2132型NTP网络时间服务器

GPS

2路网口,2路IRIG-B码,2路串口,2路1pps

性价比高

SYN2134型NTP网络时间服务器

GPS

4路网口,2路IRIG-B码,2路串口,2路1pps

四网口双B码

SYN2136型北斗NTP网络时间服务器

GPS北斗

1路网口,1路串口,1路1pps

北斗授时

SYN2138型CDMA时间服务器

CDMA

1路网口,1路串口,1路1pps

安装方便

SYN2151型NTP时间同步服务器

GPS北斗

1路千兆网口,1路串口,1路1pps,内置恒温晶振,双电源,避雷器

高端服务器

SYN012型B码时统

GPS北斗

直流IRIG-B码

交流IRIG-B码

10mhz

1pps

1路NTP,1路UDP,1路PTP,1?#20998;?#27969;IRIG-B,1?#26041;?#27969;IRIG-B,1路10MHz,1路串口,1路1pps

性价比高

1U,19″

AC220V,30W

SYN4505型标准同步时钟

GPS/北斗GLONASS/IRIG-B(DC)

5路IRIG-B(DC),1路NTP网口,5路1PPM,6路1PPS,5路RS232,多路告警

功能强大

4U,19″(上机架)482mm(宽)x300(深)x176mm(高)交流  220V±10%

SYN2931型NTP客户端

NTP

1路串口,1路1pps

模块化

板卡45x33x15mm

供电+5v

SYN2932型NTP服务器核心模块

1PPS+TOD

1路网口输出,千兆网络

实现NTP授时

供电+5v,

SYN2934型NTP服务器板卡

1PPS+TOD

1路网口输出,带?#35013;?/span>

实现NTP授时

供电+5v,

SYN2936型NTP时钟模块

1PPS+TOD

1路网口输出,性价比高

实现NTP授时

供电+5v,

表格中所涉及到的设备,均可满足卫星时间同步网络摄像机的时间统一要求,在不同的环境中根据网络要求,工程设计,实现需要进行针对性选择,具体情况可咨询西安同步业务人员。

4、卫星时间同步设备的安装配置

卫星时间同步的实用性操作是根据网络摄像机的环境配备来决定的,安装方法等同于其他卫星时间同步系统的安装。

在收到设备后,为保证卫星时间同步系统的高性能运?#26657;?#38656;选择?#40092;实?#20301;置架设卫星天线,优化建议如下:

a. 天线应尽可能安装在高处无遮挡的位置,平行于水平面,固定安装在基座上

b. 天线高度必须低于避雷针,同时保证天线在避雷针45°角保护范围内;

c. 天线的馈线应尽量短,馈线的走线应保持自然弯曲,严禁受力压迫、弯折或走成直角;

d. 天线馈线长度多出时应拉直或小心盘起,不应使用蛮力硬扯电缆馈线,以免导致电缆对信号衰减的增大;

? e. 尽量避免天线的带电插拔,以免电路受到损坏;

? f. 多个天线尽可能安装在不同地点,安装于同一地点时。

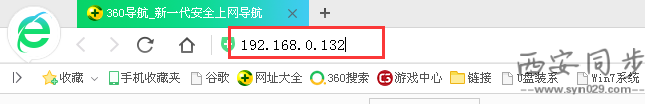

? 天线安装完成后,需要对卫星时间同步设备进?#20449;?#32622;,使用电脑操作,打开浏览器,在地址栏输入卫星时间同步设备的默认IP地址(如,默认192.168.0.132),点击“回?#23548;?#36827;入到登录界面;

登陆之后,直接会进入到系统的?#35828;?#30028;面,选择“网络”—“接口?#20445;?#20174;而进入到接口的设置,LAN接口为?#38047;?#32593;络,标记为LAN。点击“修改”按钮,LAN口的界面如下,默认的LAN设置,使用时可以根据需要对里面的参数作修改。

5卫星时间同步网络摄像机的操作步骤

网络摄像机基于IP的网络基础设施往往处于?#23454;?#30340;位置,也就意味着用于构建系统的成本可以降低到仅仅包括网络摄像机的成本,网络摄像机只需方便地将网络摄像机连接到最近的网络,并分配一个IP地址就可以。它可以利用现有的网络作为传输平台,不用再去布线。

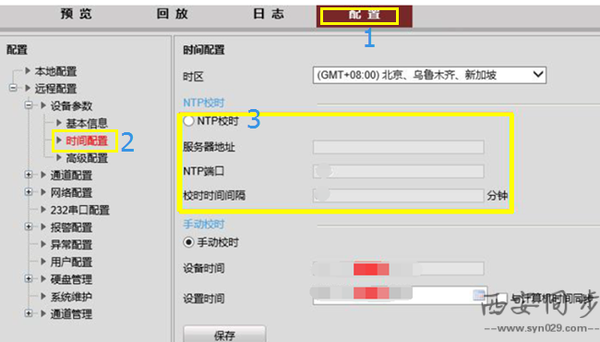

卫星时间同步设备对网络摄像机进行时间统一时,配置步骤如下:

a. 在监控客户端?#26657;?#36873;择“配置”页面;

b. 选择“时间设置”子页面,勾选“启用NTP 校时?#20445;?/span>

c. 输入卫星时间同步设备配置好的IP 地址,例如“192.168.0.130?#20445;?/span>

d. 校时时间间隔可设置。

硬盘录像机的时间统一设置,和网络摄像机时间统一的配置相同。

6、小结

本文主要针对网络摄像机的时间统一,卫星时间同步系统对网络摄像机的时间统一对现代工业有着极其重要的作用。对于工业上其他摄像机,录像机系统的时间统一,在其他文档里可查看,对于特殊时间统一需求可单独实施配置。
