pcie授时设备-SYN4611介绍
pcie授时卡设备在西安某研究所的使用案例
 二维码 759
发表时间:2017-11-17 17:07作者:小刘来源:西安同步原创

近期我公司生产的SYN4632型pcie授时卡在西安某研究所投入使用,为研究所的工控机提供?#21496;?#24230;为微妙级别时间信息。pcie授时卡因体积小巧,使用方便,操作简单等特点受到很多客户的欢迎。本文就pcie授时卡的规格、授时原理以及本次研究所使用的型号产品细节展开讨论。

一、pcie授时卡的工作原理及规格

pcie授时卡是一款可以直接插入计算机或工控机pcie扩展槽的板卡型授时产品。通过接收同步卫星或其它输入的时间信息,将这些信息通过串口或总线输出给需要授时的设备。

Pcie授时卡从授时方式上讲,可以分为串口授时和总线授时两大类。其中又根据输入信号的不同分为GPS、北斗、GPS+北斗、B码、CDMA的pcie授时卡。输出串口信号和秒脉冲信号,功耗低于2W,供电是+5V 尺寸为175(长)×107mm(高)×(厚)21mm

其中串口授时的精度在10ms上下,总线控制的精度优于10us,输出信号在串口授时基础上增加了pcie总线。

二、pcie串口授时的特点

(1)PCI-E插槽供电,以串口方式进行校时。

(2)时间精度高,脉冲≤100ns,串口时间信息可达10μS。

(3)接收GPS卫星信号,输出精确的?#26412;?#26102;间时、分、秒及年、月、日等。

(4)高精密,全自动,无人值守,免维护。

(5)功耗小,可靠性高,可长期连续稳定工作。

(6)支持WINDOWS9X/NT/2000/XP/2003操作系统。

(7)输出秒脉冲(PPS)时标同步脉冲信号。

(8)此卡可分为GPS、北斗、CDMA、B码、GPS北斗双模

(9)串口信号输出可编程,按键设置,操作方便。

(10)对主要电路部分采用金属外壳屏蔽,抗干扰能力强。

三、pcie授时卡串口授时的操作说明

用串口线将pcie授时卡的串口与电脑的COM口连接起来,电脑安装运行我公司提供的“串口对时软件?#20445;?#22914;下图:

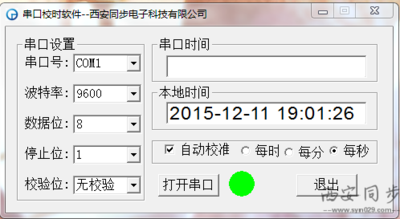

pcie授时串口校时软件


打开串口,设置串口号,其它的波特率、数据位不用调整,同时可以选择校准时间的间隔,时分秒一般建议选择自动校准和每秒。这样就可以校准计算机本地时间。

四、pcie对时设备天线的安装

首需要根据?#23548;?#24773;况,确定天线?#26576;?#24230;,我们产品标配的是30米蘑菇头天线,可扩展?#26576;?#23544;有50米、70米、100米、200米等,其中如果天线长度大于50?#31069;?#27599;隔50米需要增加一个天线放大器。

天线需要架设在楼顶开阔地带,周围不得有物体遮挡

产品标配带有天线支架

请勿让天线的顶部直接受力,防止损坏

五、pcie总线控制授时卡

总线技术的发展的同时对时间同步装置也提出了更高的要求,新一代的 PCI Express 总线,虽具有速度快、实时性好、可控性佳等优点,但其协议的复杂给开发者带来了难度。

北斗/GPS 双模授时方法,结合先进的接口芯片来驱动 PCI Express 总线,利用具有低功耗、实时性强等性能的数字可编程器件(FPGA)来进行电路设计,使得时间同步装置与 PC 机之间信息交换变得简单易用。

SYN4632是一款通过总线控制,为计算机、工控机等操作系统提供高精度硬件时钟的同步卡。该时钟同步卡采用流水线自动化贴片生产,使用FPGA+ARM框架设计,接收GPS/北斗/PTP/交直流IRIG-B码/CDMA/1PPS/10MHz等外部参考信号,输出各种时间频率信号,提高系统的时间精度和准确度,满足不同用户需求。

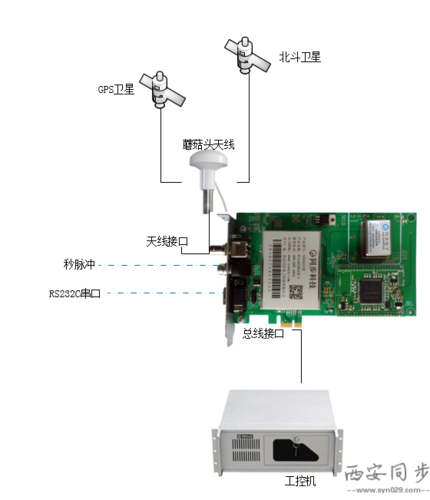

pcie授时卡总线控制授时图

该时钟同步卡内置高精度守时时钟源,当外部参考无效时仍然可以提供高精度授时服务。并配套提供Windows校时管理软件和各种操作系统的API驱动,完全实现高精度应用程序授时,具有兼容性强,接口丰富、精度高、稳定性好、功能强、无积累误差、不受地域气候等环?#31243;?#20214;限制、性价比高、操作简单、免维护等特点。

产品功能

(1)支持PCIE总线授时,时间精度优于10us;

(2)内置高精度授时型GPS/BD双模接收机;

(3)外参?#38469;?#38145;后依靠内置高精度时钟守时;

(4)支持即插即用(Plug and Play);

(5)输出秒脉冲(PPS)时标同步脉冲信号;

(6)Windows/Linux 32位/64位驱动,提供API函数接口;

(7)提供windows上位机校时软件,对计算机进行自动校时;

(8)可在PCIe总线上提供多种中断信号;

(9)PCIe总线提供时间信息,GPS、BD卫星颗数,板卡同步状态等信息;

(10)输出1PPS和串口TOD(NEMA0183中GPRMC语句,带经纬度定位信息);

产品特点

(1)高精密,全自动,无人值守,免维护;

(2)对主要电路部分采用金属外壳屏蔽,抗干扰能力强;

(3)功耗小,可靠性高,可长期连续稳定工作;

(4)安装简便:该产品可直接插入计算机(或工控机)的PCIe扩展槽。

六、pcie总线授时的应用程序与驱动程序

应用程序与驱动程序设计是系统开发过?#35752;?#37325;要的软件?#26041;冢?#36719;件是基于 Windows系统开发的,为了降低开发难度,设计中使用 WDM 进行 PCIE 驱动功能的开发,应用层程序的开发则使用了 VC++6.0。 主要包括了设备操作、设备信息、I/O 端口读?#30784;?#21271;斗/GPS/守时时间以及 IRIG-B 码解码时间显示五个部分组成。 设备操作组要包含打开、关闭、退出设备三个部分组成;设备信息组要包含了驱动版本号、DLL 版本号、设备号、中断号及 I/O 基址,这些都是在?#31995;?#21021;始化后在打开设备开启的时候在

驱动程序里面进行自动读取的,并且PCIE 的配置空间信息如 Vendor ID、De-vice ID、Revision ID 等信息也是在设备开启的时候自行读取的;I/O 端口读?#35789;?#26041;便一些管脚的测试,用于端口应用。

七、pcie对时设备售后服务

西安同步对所提供的pcie授时卡提供一年免费保质期,?#26102;?#26399;后按照市场标准提供终身维修服务。?#26102;?#26399;内如非人为破坏造成质量问题,可以采取?#22987;?#22238;厂家报修,期间可以提供同类型的产品先使用。

八、pcie授时卡厂家介绍

西安同步电子科技有限公司致力于时频产品的研发生产和销售,生产的pcie对时设备销往全国各地,服务的单位有部队、研究所和高校等。在?#30340;?#36194;得了良好的口碑,目前总线控制和串口授时的pcie几种类型的授时卡都有标准产品,如有其它需求?#37096;?#20197;咨询定制!
