CDMA同步时钟-SYN2138介绍
CDMA同步时钟在通信局的应用
 二维码 788
发表时间:2017-10-21 10:07作者:小安来源:西安同步原创

由我公司自主研发生产的CDMA同步时钟现已投入到全国很多地方的通信局使用。

本文主要通过CDMA同步时钟在通信局的使用,进行使用的简单解析,同时对CDMA同步时钟与GPS,北斗,长波授时的应用区别进行对比,并对CDMA时钟的特点做出总结。

一、CDMA同步时钟的应用

我公司现阶段应用于各地通信局的CDMA时钟为SYN2138型CDMA网络同步时钟,以接收CDMA信号,通过?#38047;?#32593;授时的方式给信息系统内的各个管理机实现时间的统一。

通信管理局是省级行政区域内通信行业的主管部门,实行信息产业部与省人民政府双重领导,以信息产业部为主的管理体制。时钟同步是数字通信系统的基础,时钟同步不良容易导致信息传递出现误码、滑码等问题。对于任何通信设备和系统而言,都需要提供一个精准的同步时钟,以保障其正常运作。

在通信局的系统配置中,对CDMA同步时钟内置恒温晶振,以标准网络授时输出为主,实现系统内时间的同步,同步方式如下:

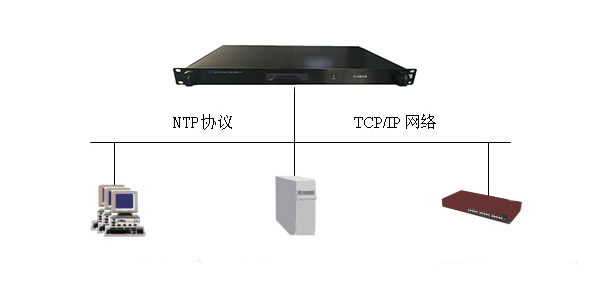

CDMA同步时钟网络授时示意图

如图所示,在?#38047;?#32593;设备?#20449;?#32622;一套CDMA同步时钟、交换机、网络和客户?#35828;?#35774;备,形成一套完整的网络时钟同步系统。CDMA同步时钟RJ45 口连接到交换机上,以 NTP 协议方式向全网的客户端授时。

在前期方案中,各地通信局都是选择单套设备实现前期的时间同步功能,在后期拓展中,我们已经逐渐增加了冗余的设备,分别在青海,天津,新疆等地增加了2-3套的冗余,以及将部分系统独立出来,形成一个组网的时间同步。

同时,通信局在前期应用?#23548;?#20013;,考虑到后期各个系统的相对不同功能,进行了多种的划分,现已将信息管理,统筹设?#39057;?#19981;同部分做出了划分,在后期应用?#19981;?#23558;各个系统独立起来,方便每个组网都拥有自己独立的物理隔离网。

我公司生产的CDMA网络同步时钟该产品内置集成了 CDMA 接收模块,通过 CDMA 网络获得 UTC 时间信息,能非常方便部署在任何有 CDMA 信号的地方, 尤其适合部署在不方便布设室外 GPS/ 北斗天线的网络通讯机房内 。另外,因为 CDMA 天线方便置于室内,可以完全消除雷电天气对设备的破坏。

二、CDMA时钟装置特点

1、CDMA信号覆盖范围广,信号强度高,无需布设室外天线,安装方便。

2.不需要布设室外接收天线,可以完全消除雷电天气对设备的破坏。

3.可同时为上万台客户端、服务器、工作站提供时间服务。

4.支持WINDOWS9X/NT/2000/XP/2003、LINUX、UNIX、SUN SOLARIS、IBM AIX、HP-UX等操作系统及支持NTP协议的路由器、交换机、智能控制器等网络设备。

5.多种配置方法,易于管理和升级。

6.专用嵌入式系统,无硬盘和风扇设计,防震设计,系统稳定可靠。

7.高品质的工业?#23545;?#20214;,高水准的电气设计,高密度集成的电?#26041;?#26500;,使装置拥有优异的电气隔离和电磁屏蔽表现,整机无可调节器件,极大提高了装置抗?#25159;?#24615;能与可靠性保障。

8.采用高性能、宽范围开关电源,工作稳定。

9.装置可通过数码管在线显示当前CDMA信号强度,直观反映装置的同步状况。

10.机箱经?#26469;?#22788;理,抗?#25159;?#33021;力强,架装式结构,1U、19?#21271;?#20934;机箱,安装方便。

三、CDMA同步时钟依赖的基准

CDMA同步时钟的时间来源于CDMA网络发出的时间信息,CDMA网络中所有基站都以GPS/北斗作为系统时钟基准,北斗辅助定位终端通过接解调前向链路信号中的导频信道和同步信道,获取定时和同步信息,从而与CDMA系统时钟保持同步。

CDMA 的网络运营需要高精度的时间同步。为每个CDMA 基站都安装了 GPS 或北?#26041;?#25910;机同步于 UTC 时间,以同步基站设备和基站服务范围内的 CDMA 用户。同时,基站具有卫星信号监测功能和高精度时间保持功能,能为 CDMA 用户提供可靠的时间精度保证。

CDMA是需要?#32454;?#26102;钟同步的,尤其是基?#23616;?#38388;。CDMA支持的是GPS、GLONASS等卫星定位系统,目前几乎都是使用的GPS系统的时间同步。原理简单来说:通过PN码的不同相位来区分扇区或用户

四、CDMA同步时钟相对于卫星和长波时钟

1、CDMA时间同步时钟与GPS北斗对时比较

CDMA时间同步时钟内置CDMA时间接收模块,独有的CDMA接收机能精确同步于UTC,它通过CDMA手机移动通讯网络获取GPS北斗时间信息,只要能接收到CDMA手机通讯信号,CDMA时间同步时钟就能稳定输出3ms精度级别的时间和同步脉冲。不需要知道确切位置、不需要经过漫长的测量传输等待。CDMA时间同步时钟快速启动和运行,能快速锁定新基站,而且,CDMA校时系统不需要外接用户卡,没有后续费用问题。同时,天线可以内置。

相比GPS北斗而言,免去了安装天线的麻?#24120;?#32780;且没有天线老化的问题,可以应用在建筑物内,?#37096;?#20197;放在机箱内部,让授时与系统合为一体。

2、CDMA时间同步时钟与长波对时比校

长波授时信号强度低,同步慢,抗?#25159;?#24046;。CDMA校时系统信号稳定,不?#36164;?#30005;源、外界无线电?#25159;牛?#21516;时,也不会影响其它系统工作,易于安装,内置接收天线,非常方便部署在任何有CDMA信号的地方。

首先,CDMA手机的时间是自动生成的,它来源于所接收信号的基站的时钟,而CDMA的基站都是使用的卫星定位系统来保持时钟同步的,?#37096;?#20197;说,你的CDMA上的时间其实就是当前你所处的基站的时间。

五、CDMA时钟应用小结

通信局相对于其他行业,由于工作性质的独特性,对组网应用的划分相对比较明细,投入的设备量也比较大。在常规行业的应用中,若考虑引用CDMA时钟,一般只需要对常规管理设备,计算机等服务组建的网络,投入一套CDMA时钟设备(或选择两套CDMA时钟设备冗余),即可实现全网内时间的同步功能。

CDMA时钟基于以上功能优点,在使用?#32454;?#20026;方便。但是在选择时,需要考虑到CDMA基站时间的问题。CDMA同步时钟时间源以CDMA基站为主,但是若基站时间出现问题,接收到的时间?#19981;?#20986;错,面对这种问题,解决办法只能等到基站时间恢复(一般情况下,由于CDMA同步时钟接收GPS北斗卫星时间,一般不会出现错误)。

对于CDMA同步时钟,若需要了解更多,请联系我公司业务人员。
